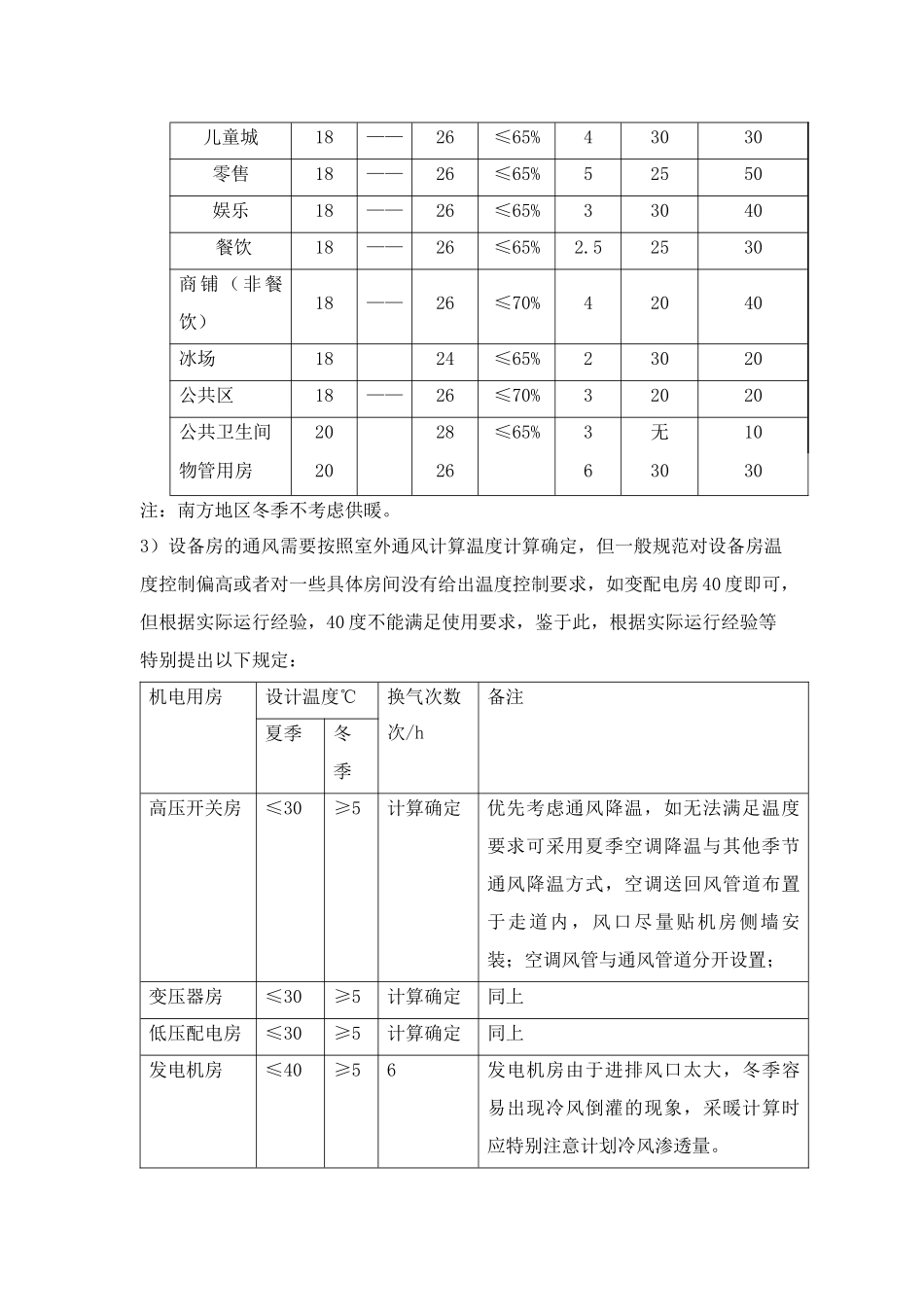

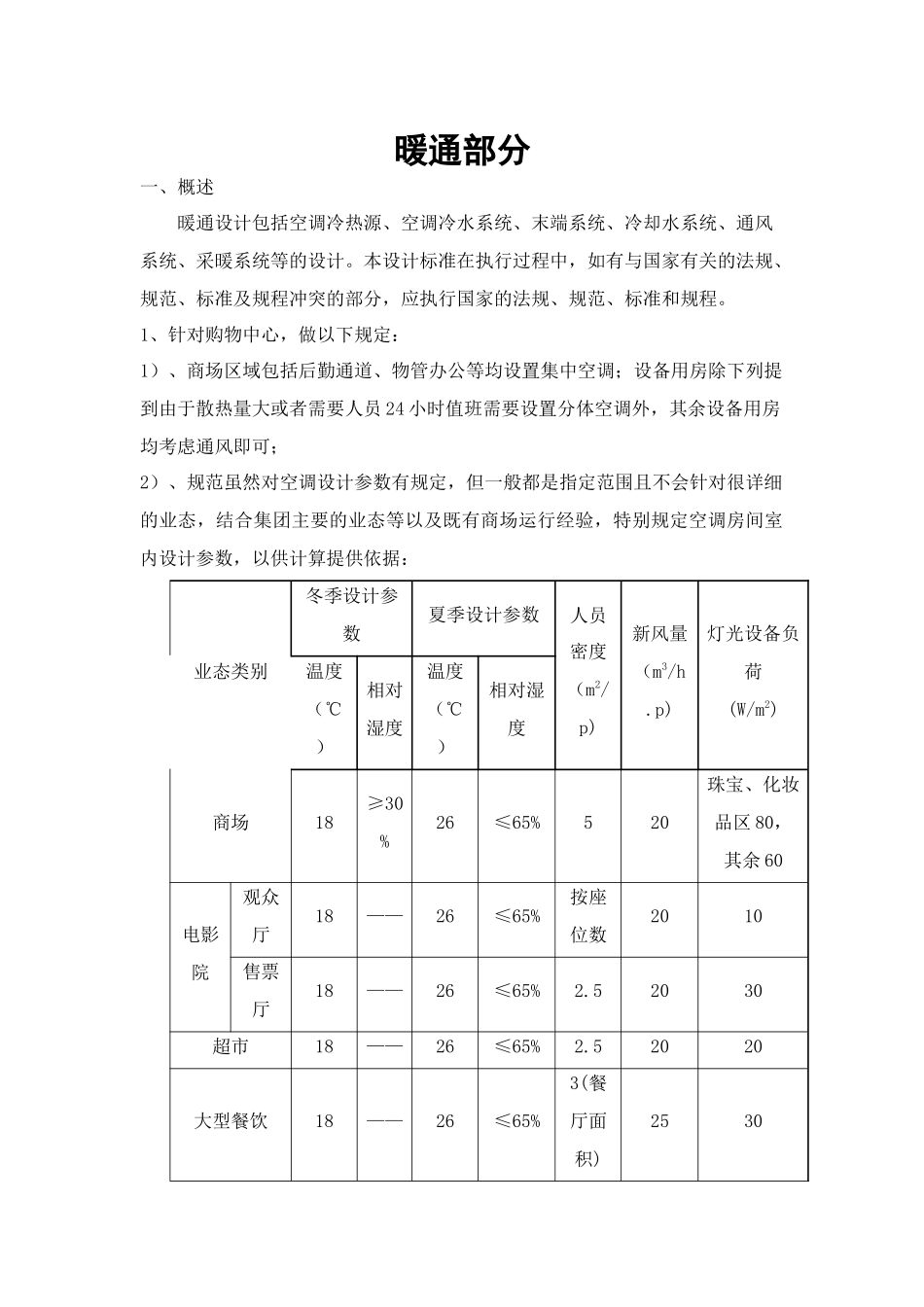

购物中心设计准则暖通部分一、概述暖通设计包括空调冷热源、空调冷水系统、末端系统、冷却水系统、通风系统、采暖系统等的设计。本设计标准在执行过程中，如有与国家有关的法规、规范、标准及规程冲突的部分，应执行国家的法规、规范、标准和规程。1、针对购物中心，做以下规定：1）、商场区域包括后勤通道、物管办公等均设置集中空调；设备用房除下列提到由于散热量大或者需要人员 24 小时值班需要设置分体空调外，其余设备用房均考虑通风即可；2）、规范虽然对空调设计参数有规定，但一般都是指定范围且不会针对很详细的业态，结合集团主要的业态等以及既有商场运行经验，特别规定空调房间室内设计参数，以供计算提供依据：业态类别冬季设计参数夏季设计参数人员密度（m2/p)新风量（m3/h.p)灯光设备负荷(W/m2)温度（℃）相对湿度温度（℃）相对湿度商场18≥30%26≤65%520珠宝、化妆品区 80，其余 60电影院观众厅18——26≤65%按座位数2010售票厅18——26≤65%2.52030超市18——26≤65%2.52020大型餐饮18——26≤65%3(餐厅面积)2530儿童城18——26≤65%43030零售18——26≤65%52550娱乐18——26≤65%33040餐饮18——26≤65%2.52530商铺 （非餐饮）18——26≤70%42040冰场1824≤65%23020公共区18——26≤70%32020公共卫生间2028≤65%3无10物管用房202663030注：南方地区冬季不考虑供暖。3）设备房的通风需要按照室外通风计算温度计算确定，但一般规范对设备房温度控制偏高或者对一些具体房间没有给出温度控制要求，如变配电房 40 度即可，但根据实际运行经验，40 度不能满足使用要求，鉴于此，根据实际运行经验等特别提出以下规定： 机电用房设计温度℃换气次数次/h备注夏季冬季高压开关房≤30≥5计算确定优先考虑通风降温，如无法满足温度要求可采用夏季空调降温与其他季节通风降温方式，空调送回风管道布置于走道内，风口尽量贴机房侧墙安装；空调风管与通风管道分开设置；变压器房≤30≥5计算确定同上低压配电房≤30≥5计算确定同上发电机房≤40≥56发电机房由于进排风口太大，冬季容易出现冷风倒灌的现象，采暖计算时应特别注意计划冷风渗透量。制冷机房≤30≥106 （12，事 故 通风）一般按照双速风机选择，平时低速，事故通风高速锅炉房≤40≥1012设备房值班室≤26≥18夏季可考虑设置分体空调热交换间≤35≥10≥10水泵房≤35≥104弱电网络机房≤25≥10设置分体空调消防控制中心≤25≥18设置分体空调湿垃圾房18~25≥5有条件接入中...
