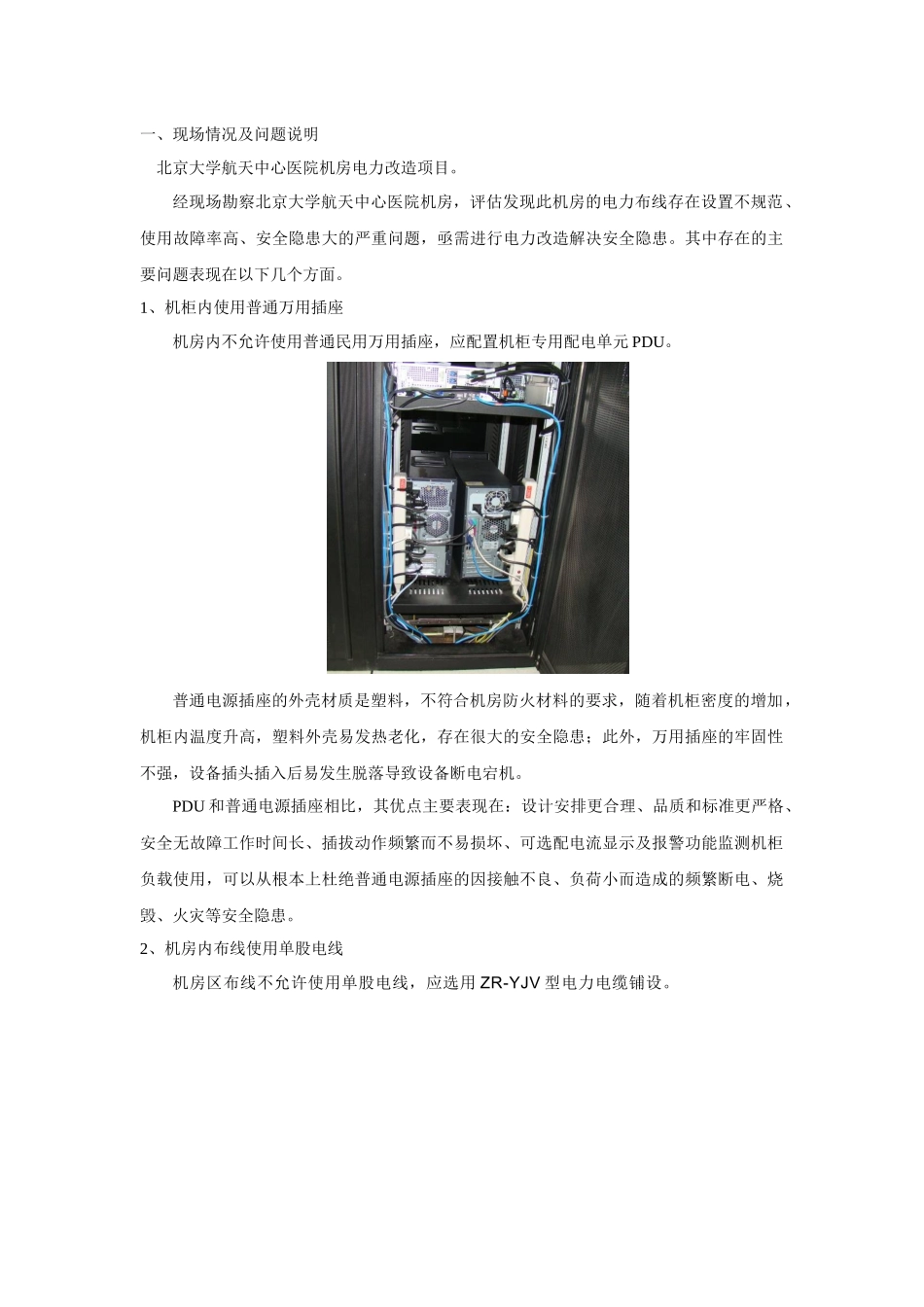

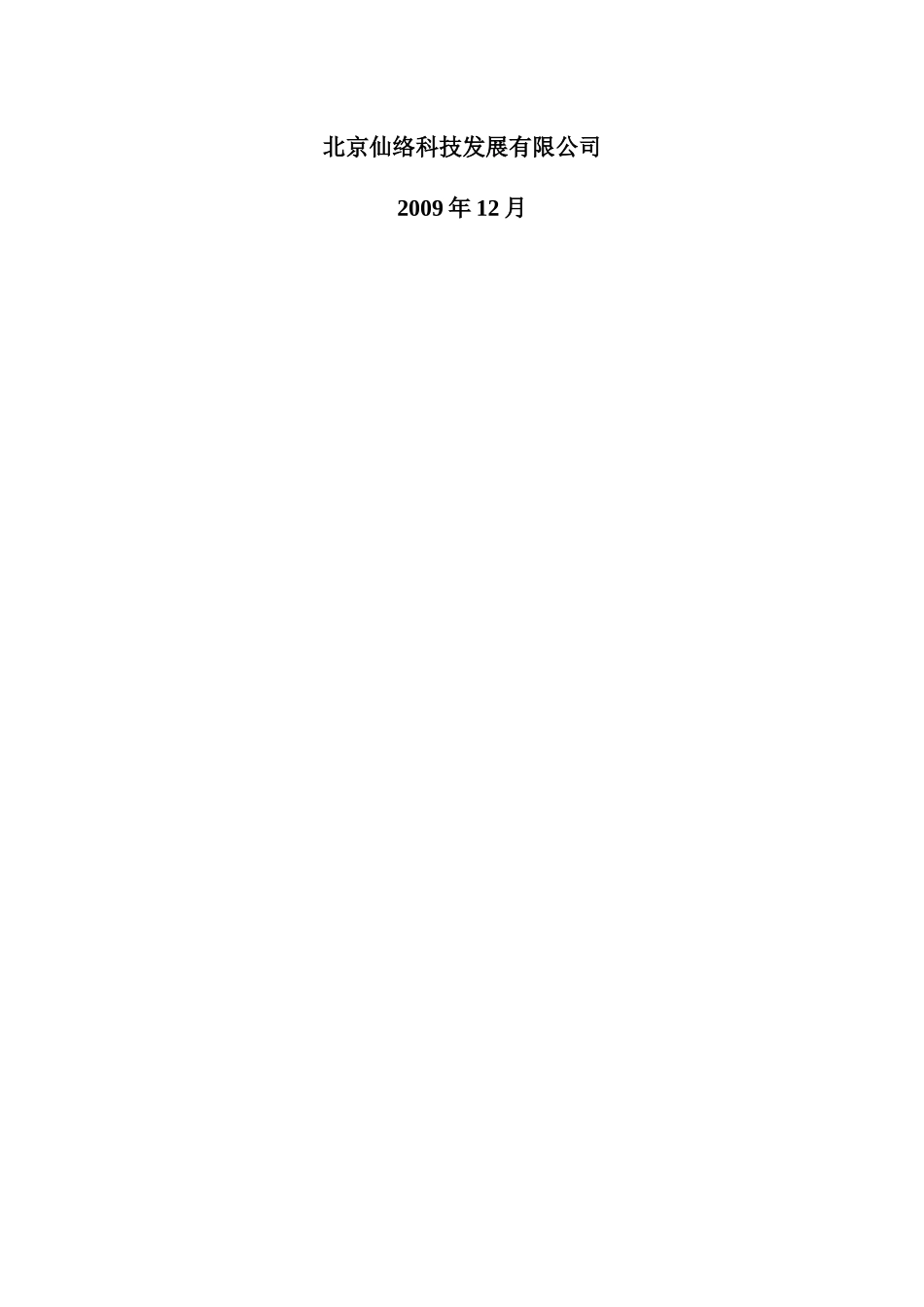

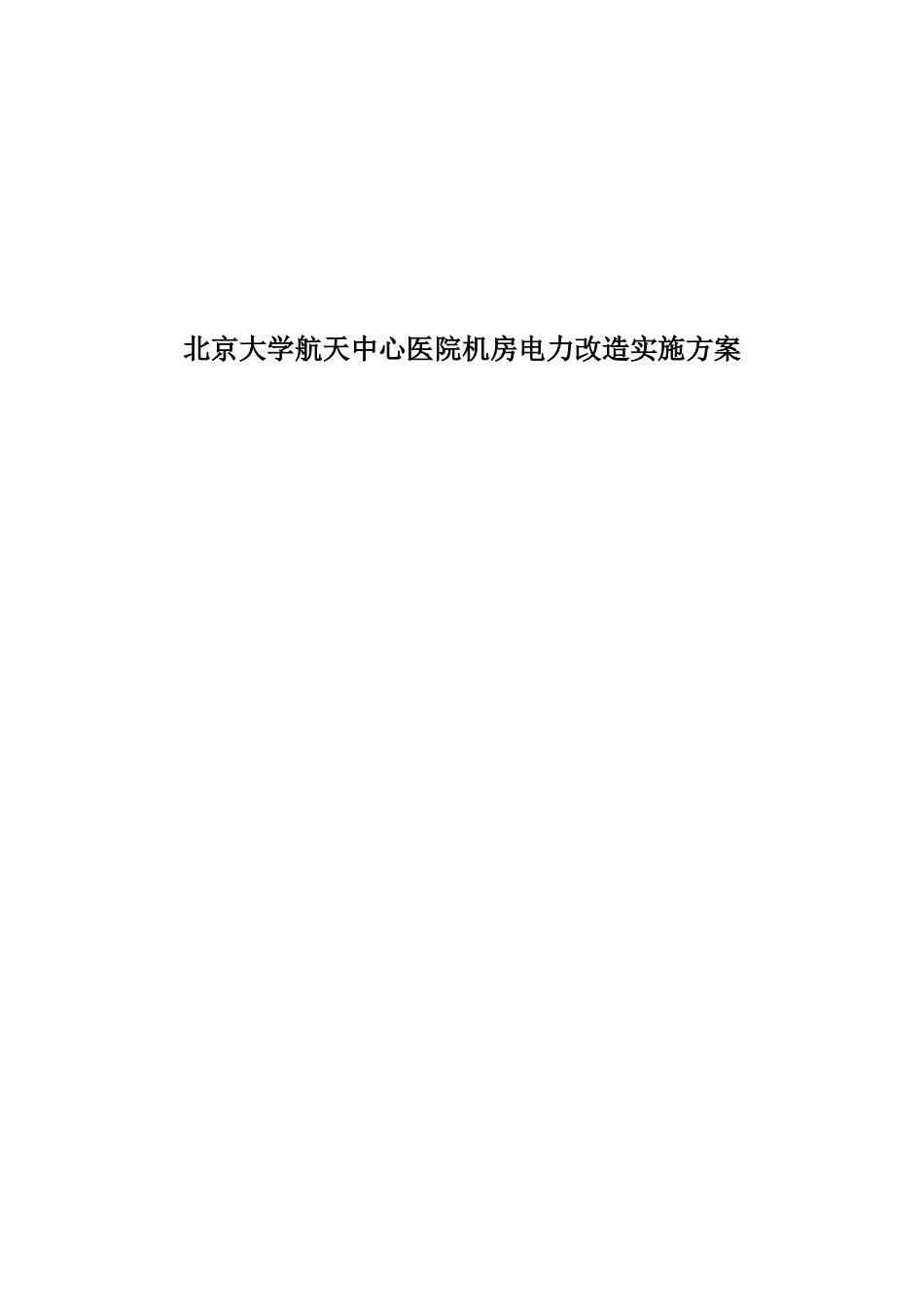

北京大学航天中心医院机房电力改造实施方案北京仙络科技发展有限公司2009 年 12 月一、现场情况及问题说明 北京大学航天中心医院机房电力改造项目。经现场勘察北京大学航天中心医院机房，评估发现此机房的电力布线存在设置不规范、使用故障率高、安全隐患大的严重问题，亟需进行电力改造解决安全隐患。其中存在的主要问题表现在以下几个方面。1、机柜内使用普通万用插座机房内不允许使用普通民用万用插座，应配置机柜专用配电单元 PDU。普通电源插座的外壳材质是塑料，不符合机房防火材料的要求，随着机柜密度的增加，机柜内温度升高，塑料外壳易发热老化，存在很大的安全隐患；此外，万用插座的牢固性不强，设备插头插入后易发生脱落导致设备断电宕机。PDU 和普通电源插座相比，其优点主要表现在：设计安排更合理、品质和标准更严格、安全无故障工作时间长、插拔动作频繁而不易损坏、可选配电流显示及报警功能监测机柜负载使用，可以从根本上杜绝普通电源插座的因接触不良、负荷小而造成的频繁断电、烧毁、火灾等安全隐患。2、机房内布线使用单股电线机房区布线不允许使用单股电线，应选用 ZR-YJV 型电力电缆铺设。 电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。机房线缆需要阻燃，同时要有良好的物理防护；机房内只有普通照明才可采用单股电线，电线零散不易管理且易老化、损坏，不符合规范，存在很大的安全隐患。二、改造方案1、方案说明按照机房区内三级标准配电的拓扑结构重新配电，如下：第一级配电为 UPS 的输出配电柜；第二级配电为机柜排的列头配电柜（模块）PDM；第三级配电为机柜内的配电单元 PDU，为每个机柜供电。原有一台 UPS 输入输出柜，采用集中供电方式，UPS 输出各支路空开直接连接到机柜，部分支路空开容量不足，不能满足机柜的高负荷需求，且集中式供电不利于监控管理。因此，对原有配电柜进行改造，改造为分散式配电，UPS 输出 4 路三相 63A 空开，分别连接至三排机柜（A1\B1\C1）列头 PDM，由 PDM 分配给每排机柜供电。每台机柜配置两个机柜配电单元 PDU，每个 PDU 容量 3.5KVA，单机柜总容量为7KVA，满足负载供电需求。2、系统设备构成设备数量UPS 输出配电柜改造1 项PDM11 台PDM22 台PDU（容量 3.5KVA）32 台1）UPS 输出配电柜改造在 UPS 输出空开下口进行改造，UPS 输出为三相 63A（配合...
