某路工程监理旁站方案VIP免费

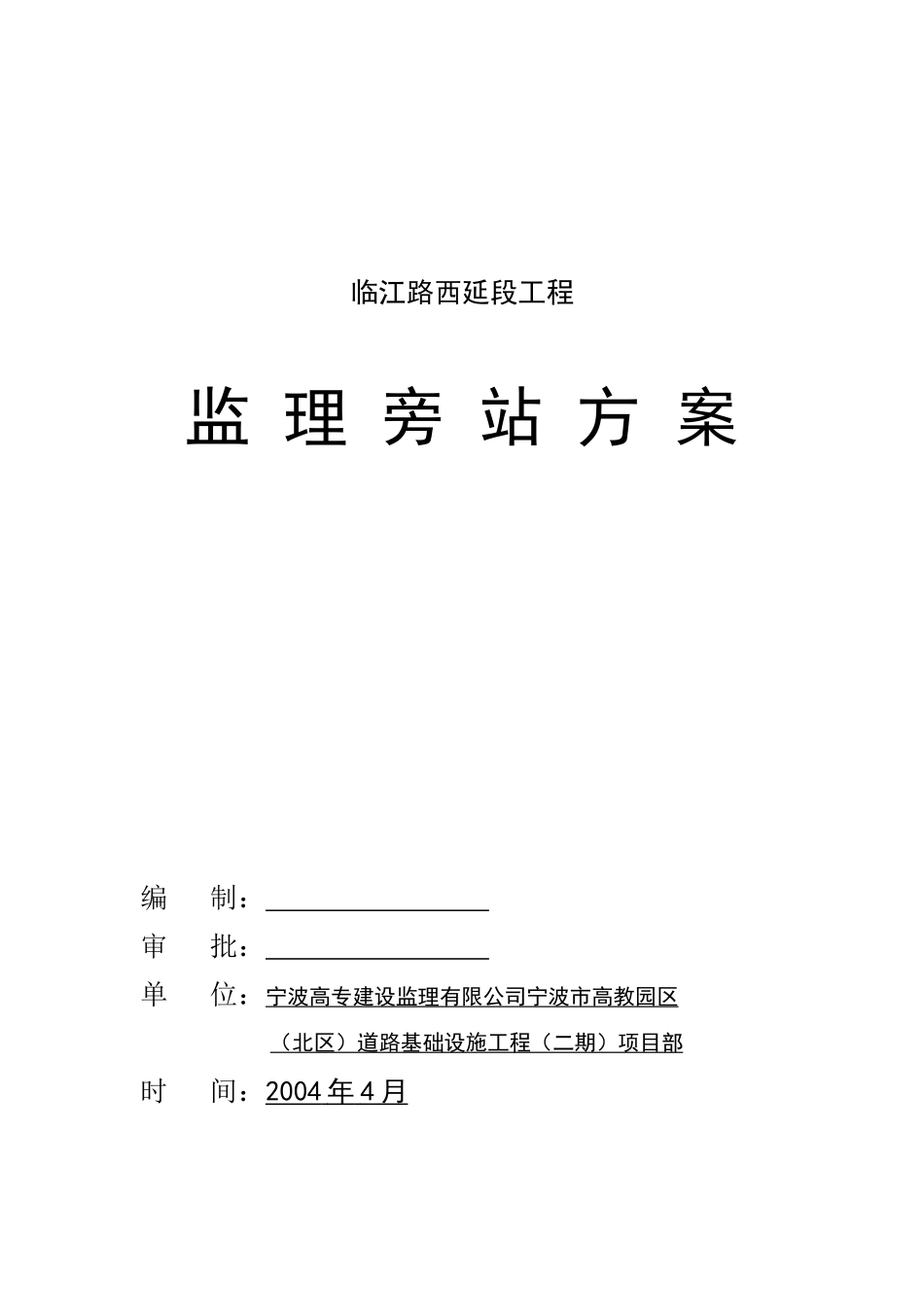

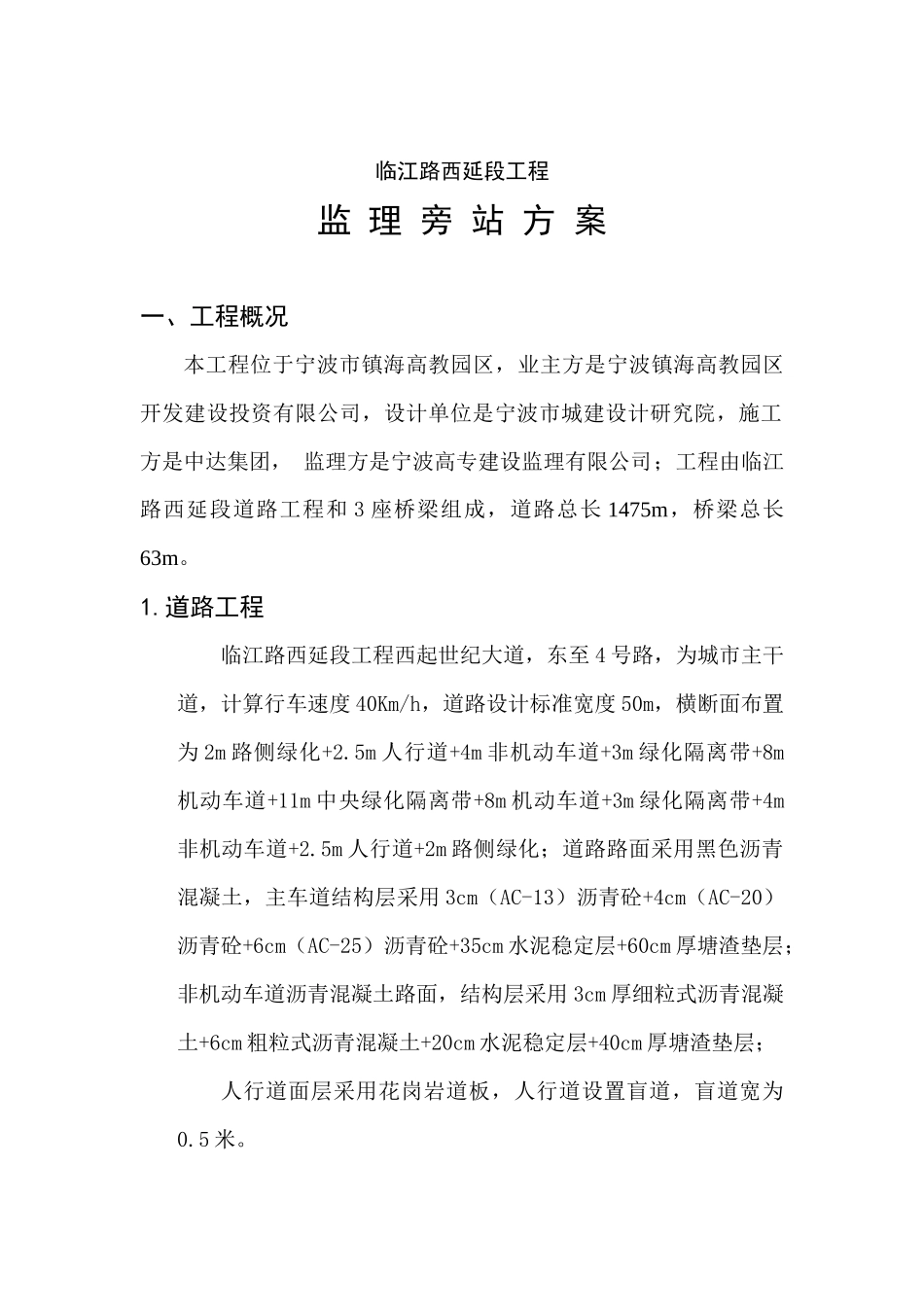

临江路西延段工程监 理 旁 站 方 案 编 制： 审 批： 单 位：宁波高专建设监理有限公司宁波市高教园区（北区）道路基础设施工程（二期）项目部时 间：2004 年 4 月 临江路西延段工程监 理 旁 站 方 案一、工程概况本工程位于宁波市镇海高教园区，业主方是宁波镇海高教园区开发建设投资有限公司，设计单位是宁波市城建设计研究院，施工方是中达集团， 监理方是宁波高专建设监理有限公司；工程由临江路西延段道路工程和 3 座桥梁组成，道路总长 1475m，桥梁总长63m。1.道路工程临江路西延段工程西起世纪大道，东至 4 号路，为城市主干道，计算行车速度 40Km/h，道路设计标准宽度 50m，横断面布置为 2m 路侧绿化+2.5m 人行道+4m 非机动车道+3m 绿化隔离带+8m机动车道+11m 中央绿化隔离带+8m 机动车道+3m 绿化隔离带+4m非机动车道+2.5m 人行道+2m 路侧绿化；道路路面采用黑色沥青混凝土，主车道结构层采用 3cm（AC-13）沥青砼+4cm（AC-20）沥青砼+6cm（AC-25）沥青砼+35cm 水泥稳定层+60cm 厚塘渣垫层；非机动车道沥青混凝土路面，结构层采用 3cm 厚细粒式沥青混凝土+6cm 粗粒式沥青混凝土+20cm 水泥稳定层+40cm 厚塘渣垫层；人行道面层采用花岗岩道板，人行道设置盲道，盲道宽为0.5 米。2.排水工程雨水管铺设在北侧非机动车道下，距人行道侧石 2m，雨水就近排入河道：雨水管为国标砼Ⅰ级管（承插式管道），O 型橡胶圈接口，Φ400~Φ500 管采用 135º 砼管基，Ф 700 以上管采用 180 度砼管基。雨水口与窨井连接管采用 Ф300 国标砼Ⅰ级管，ⅰ≥1%，水泥砂浆接口，360 度混凝土管基。污水管铺设在南侧非机动车道下，距人行道侧石 2m，污水由西向东接向规划污水处理厂；Φ300 管采用 UPVC 管，360 度砂石管基，W19~W（YJ）采用 Ф 800“F”钢筋混凝土顶管。3.桥梁 本工程有三座桥梁；1 号桥与道路斜交 47 度，中心里程为K0+803，3 跨 8m 简支梁，Ф100 钻孔灌注桩，36cm 高钢筋混凝土实心板；2 号桥与道路正交，中心里程为 K1+066.68，三跨8+10+8m 简支梁，Ф80 钻孔灌注桩，8m 板 36cm 高钢筋混凝土实心板，10m 板为 55cm 高钢筋混凝土空心板；3 号桥与道路斜交30 度，中心里程为 K1+220，一跨 13m，Ф100 钻孔灌注桩，55cm先张预应力空心板。桥面净宽均为 50m，断面同道路，桥头采用水泥搅拌桩对地基进行深层加固。4.预计工程投资：2000 万5.计划工期...
