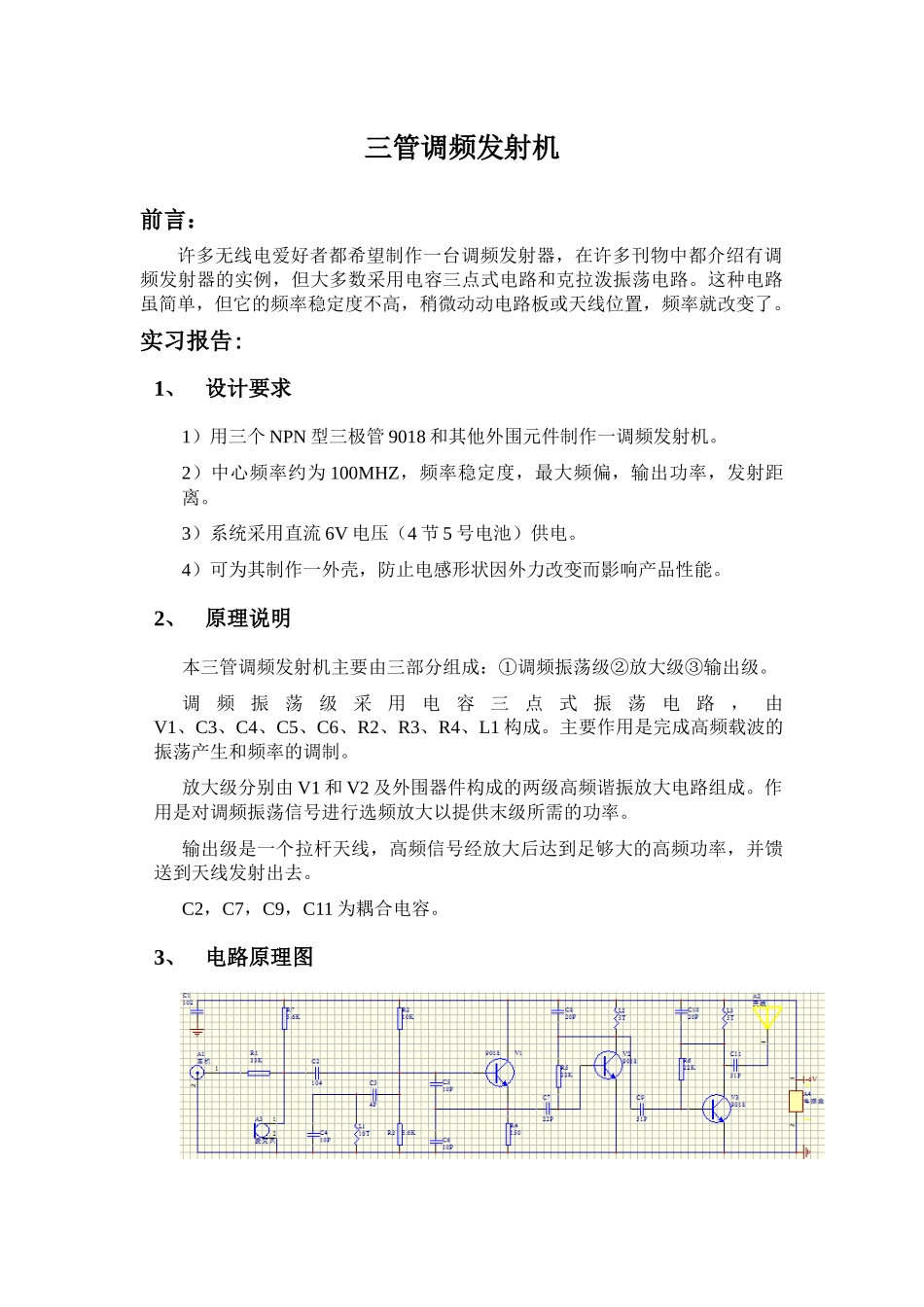

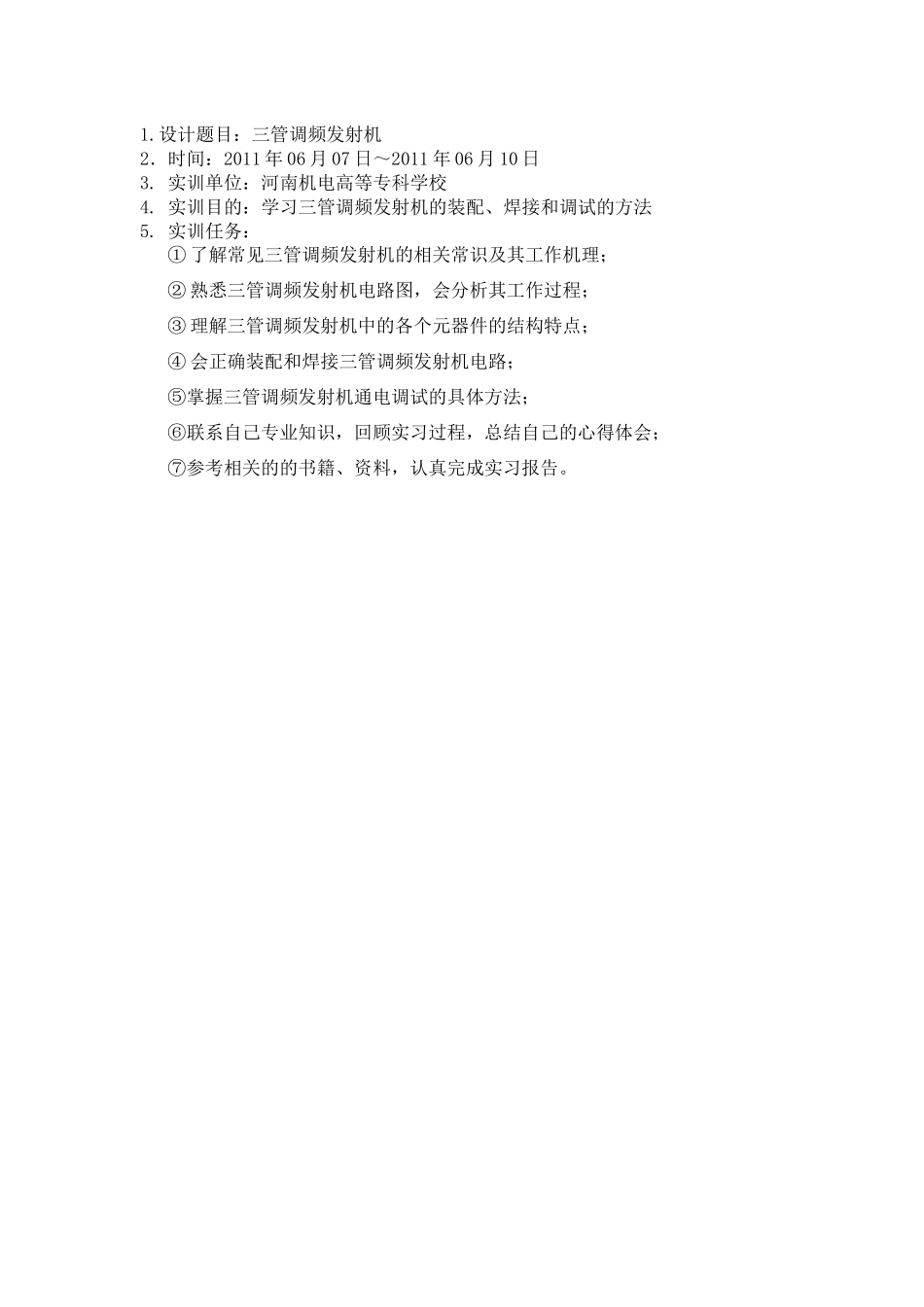

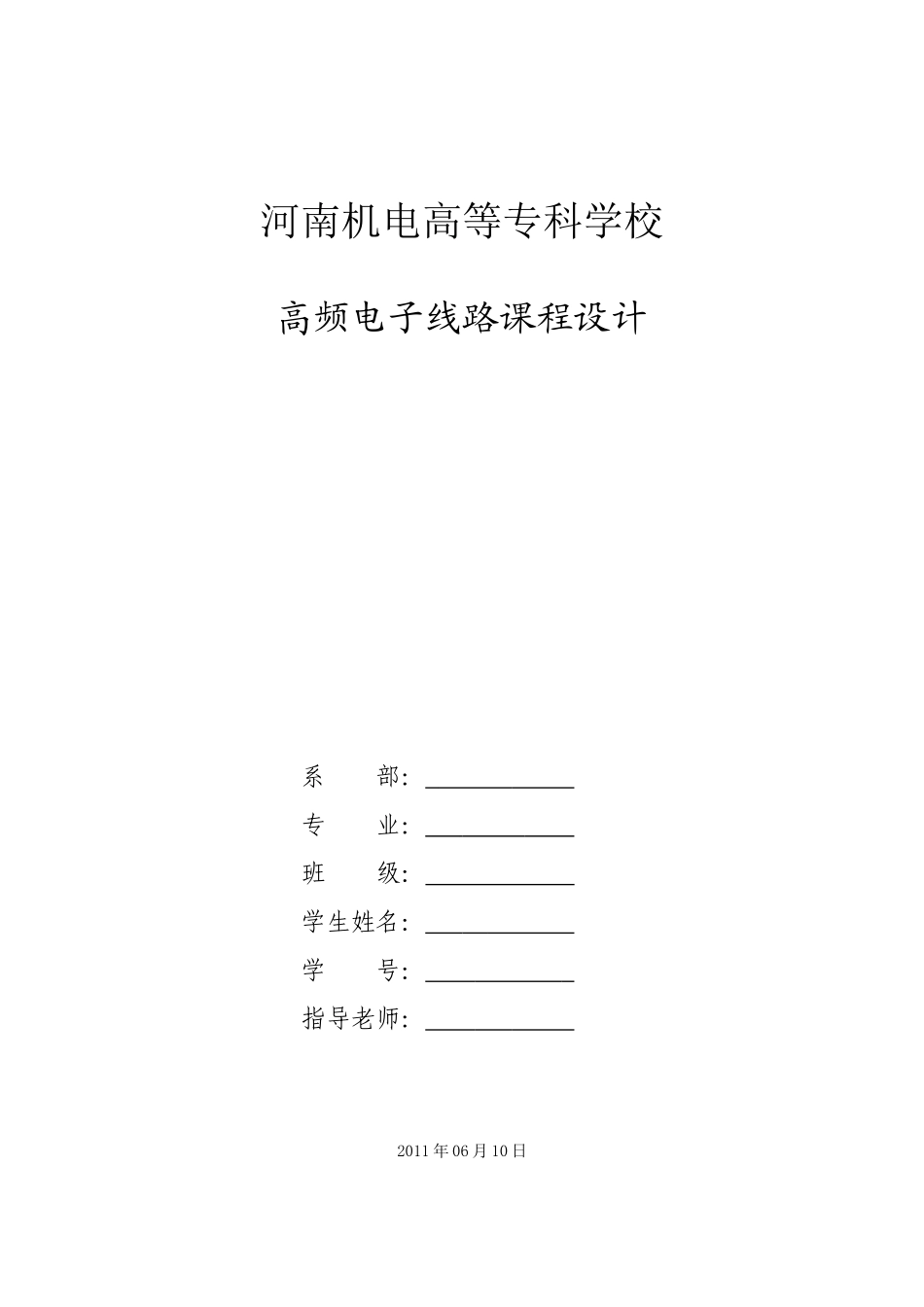

河南机电高等专科学校高频电子线路课程设计系 部： 专 业： 班 级： 学生姓名： 学 号： 指导老师： 2011 年 06 月 10 日1.设计题目：三管调频发射机2．时间：2011 年 06 月 07 日～2011 年 06 月 10 日3. 实训单位：河南机电高等专科学校4. 实训目的：学习三管调频发射机的装配、焊接和调试的方法5. 实训任务：① 了解常见三管调频发射机的相关常识及其工作机理；② 熟悉三管调频发射机电路图，会分析其工作过程；③ 理解三管调频发射机中的各个元器件的结构特点；④ 会正确装配和焊接三管调频发射机电路；⑤掌握三管调频发射机通电调试的具体方法；⑥联系自己专业知识，回顾实习过程，总结自己的心得体会； ⑦参考相关的的书籍、资料，认真完成实习报告。 三管调频发射机前言： 许多无线电爱好者都希望制作一台调频发射器，在许多刊物中都介绍有调频发射器的实例，但大多数采用电容三点式电路和克拉泼振荡电路。这种电路虽简单，但它的频率稳定度不高，稍微动动电路板或天线位置，频率就改变了。实习报告:1、设计要求1）用三个 NPN 型三极管 9018 和其他外围元件制作一调频发射机。2）中心频率约为 100MHZ，频率稳定度，最大频偏，输出功率，发射距离。3）系统采用直流 6V 电压（4 节 5 号电池）供电。4）可为其制作一外壳，防止电感形状因外力改变而影响产品性能。2、原理说明本三管调频发射机主要由三部分组成：①调频振荡级②放大级③输出级。调频振荡级采用电容三点式振荡电路，由V1、C3、C4、C5、C6、R2、R3、R4、L1 构成。主要作用是完成高频载波的振荡产生和频率的调制。放大级分别由 V1 和 V2 及外围器件构成的两级高频谐振放大电路组成。作用是对调频振荡信号进行选频放大以提供末级所需的功率。输出级是一个拉杆天线，高频信号经放大后达到足够大的高频功率，并馈送到天线发射出去。C2，C7，C9，C11 为耦合电容。3、电路原理图4、产品的组装与调试1） 制作出电路板并装配、焊接成功。2） 利用频率计调整线圈 L1，使电路振荡频率在 88—108MHZ 范围内。3） 利用示波器观察后两级谐振放大器的各自输出波形，调整电感线圈L2、L3 使输出波形的幅度最大。4） 给电路板输入一个音频信号，利用调频收音机进行调试和实测。5） 调好之后再配上合适的外壳。5、参考电路板图6、元器件清单封装列表7、3D 仿真图8、心得体会:首先，在此感谢学校和老师给了我们这次设计机会，让我们把...
