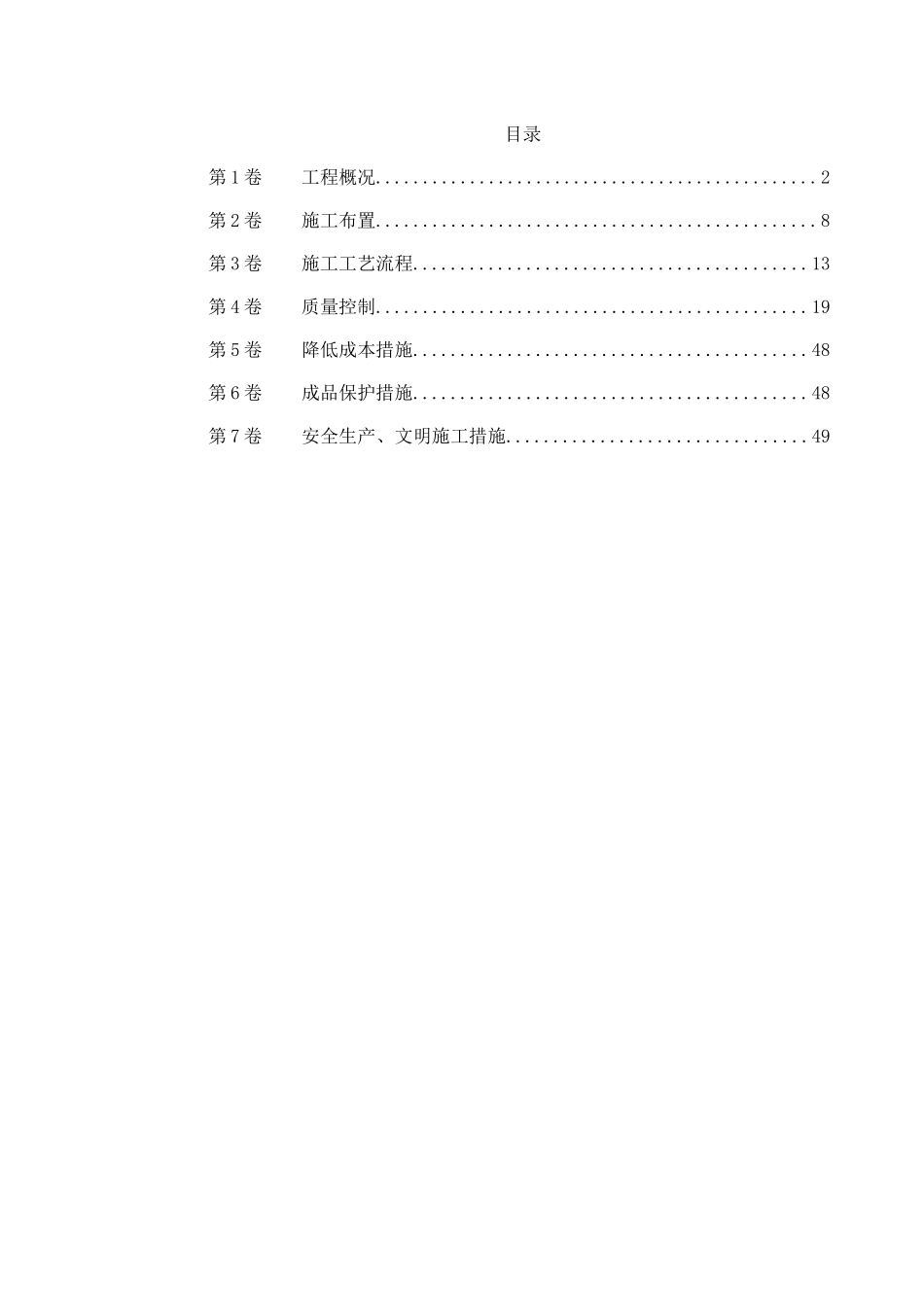

目录第 1 卷工程概况...............................................2第 2 卷施工布置...............................................8第 3 卷施工工艺流程..........................................13第 4 卷质量控制..............................................19第 5 卷降低成本措施..........................................48第 6 卷成品保护措施..........................................48第 7 卷安全生产、文明施工措施................................49第一卷工程概况一、工程简介： 某大厦二期位于某大街，总建筑面积 2.1m2，建筑高度 70.5m，地下二层，地上二十一层。地下一层为车库，地下二层为人库车库，首层为超市，该工程预计造价为 3580 万元，其中安装总造价为 375 万元。主要工程内容:( 给排水系统 ；采暖系统；消防系统；通风排烟系统；供电系统；防雷接地系统)（一）给排水系统 1、生活用水：分高低两个系统：一至三层为市政管网直供；四至二十一层由全自动变频供水设备供给。管材采用热镀锌钢管，螺纹连接。 2、污水：首层生活污水独立排出；地下二层卫生间、水箱间、泵房及电梯间集水坑设污水提升泵，液位器自动控制水泵启停，卫生间排至室外污水井，其余直排室外散水。管材采用 UPVC 管粘接，立管用 PPI 消音管密封胶圈连接，水平排出管用柔性接口铸铁管。（二）采暖系统 1、 由楼内锅炉房供给热媒为 85/60℃热水，选用 GSP 型钢制屏绕散热器，供水立管顶端及回水管底端设压差调节伐，每组散热器设恒温调节伐，每户设热计量表。 2、主立管为上行下给双管同程系统；户内为上供上回式系统；首层商场为上供上回双管异程式系统 3、管道采用焊接钢管，≤32 毫米采用丝接，≥40 毫米采用焊接。设在屋顶管沟内的和穿不采暖房间的管道用 40MM 厚玻璃棉壳保温。（三）消防系统 1、本楼消防用水由地下二层水池用消防水泵供给，楼顶设 12 立方消防专用水箱。消火栓为 SN65，并安装直接启动消防泵按钮，十层以下装有减压稳压装置。 2、地下车库和首层商场采用干湿式自动喷淋灭火系统，冬季室内温度低于 4℃时采用干式系统，喷水管网内充气；室内温度高于 4℃时采用湿式系统，喷水管网内充水。（四）通风排烟系统 封闭式楼梯间前室楼梯设正压送风系统，前室每层设加压送风口，送风机为斜流式管道风机，地下车库及内走廊内设有排烟、通风换气系统。（五）供电系统 1、...
