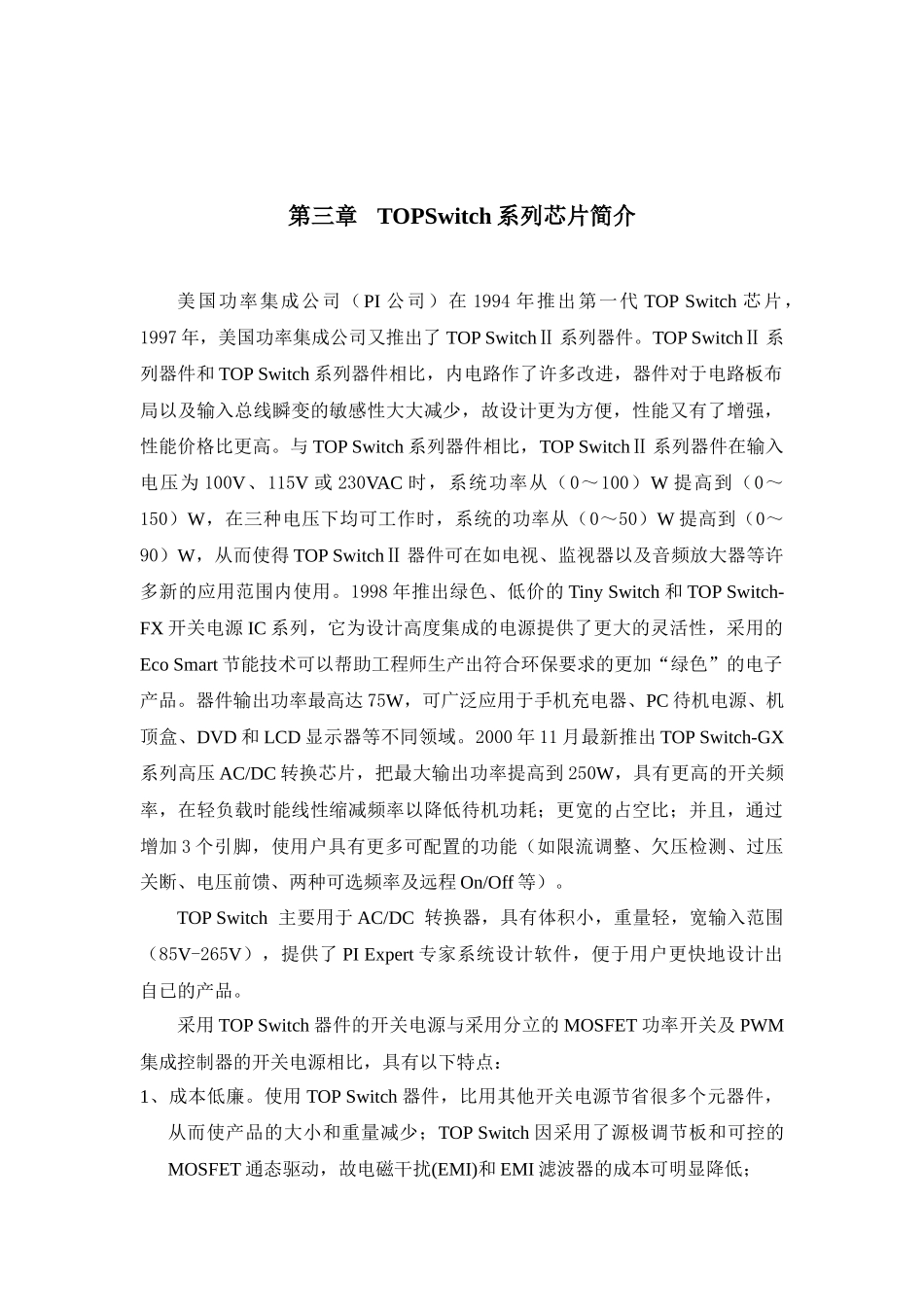

第三章 TOPSwitch 系列芯片简介美国功率集成公司（PI 公司）在 1994 年推出第一代 TOP Switch 芯片，1997 年，美国功率集成公司又推出了 TOP SwitchⅡ 系列器件。TOP SwitchⅡ 系列器件和 TOP Switch 系列器件相比，内电路作了许多改进，器件对于电路板布局以及输入总线瞬变的敏感性大大减少，故设计更为方便，性能又有了增强，性能价格比更高。与 TOP Switch 系列器件相比，TOP SwitchⅡ 系列器件在输入电压为 100V、115V 或 230VAC 时，系统功率从（0～100）W 提高到（0～150）W，在三种电压下均可工作时，系统的功率从（0～50）W 提高到（0～90）W，从而使得 TOP SwitchⅡ 器件可在如电视、监视器以及音频放大器等许多新的应用范围内使用。1998 年推出绿色、低价的 Tiny Switch 和 TOP Switch-FX 开关电源 IC 系列，它为设计高度集成的电源提供了更大的灵活性，采用的Eco Smart 节能技术可以帮助工程师生产出符合环保要求的更加“绿色”的电子产品。器件输出功率最高达 75W，可广泛应用于手机充电器、PC 待机电源、机顶盒、DVD 和 LCD 显示器等不同领域。2000 年 11 月最新推出 TOP Switch-GX系列高压 AC/DC 转换芯片，把最大输出功率提高到 250W，具有更高的开关频率，在轻负载时能线性缩减频率以降低待机功耗；更宽的占空比；并且，通过增加 3 个引脚，使用户具有更多可配置的功能（如限流调整、欠压检测、过压关断、电压前馈、两种可选频率及远程 On/Off 等）。 TOP Switch 主要用于 AC/DC 转换器，具有体积小，重量轻，宽输入范围（85V-265V），提供了 PI Expert 专家系统设计软件，便于用户更快地设计出自已的产品。采用 TOP Switch 器件的开关电源与采用分立的 MOSFET 功率开关及 PWM集成控制器的开关电源相比，具有以下特点：1、成本低廉。使用 TOP Switch 器件，比用其他开关电源节省很多个元器件，从而使产品的大小和重量减少；TOP Switch 因采用了源极调节板和可控的MOSFET 通态驱动，故电磁干扰(EMI)和 EMI 滤波器的成本可明显降低；2、系统效率高。TOP Switch 系采用 CMOS 工艺制作，并在芯片中集成了尽可能多的功能，故与采用二极管或分立的功率开关电路相比，偏置电流显著降低；开关电源所需的功能集成于芯片中后，外部的电流传感电阻和初始起动偏压电流的电路均可除去，系统效率大大提高。特别是 TOP Switch 器件专门 针 对 反 激...
