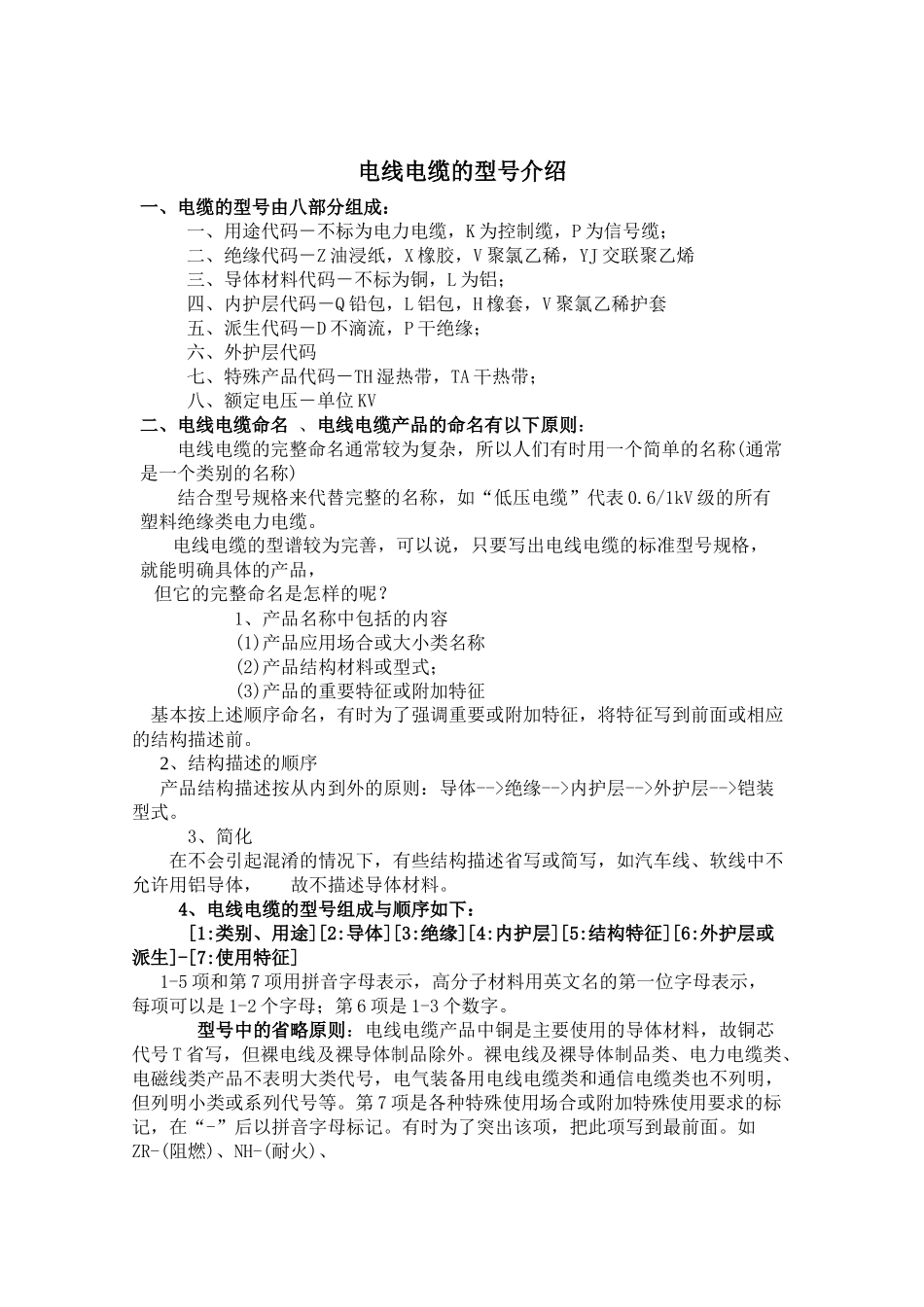

电线电缆的型号介绍一、电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K 为控制缆，P 为信号缆； 二、绝缘代码－Z 油浸纸，X 橡胶，V 聚氯乙稀，YJ 交联聚乙烯 三、导体材料代码－不标为铜，L 为铝； 四、内护层代码－Q 铅包，L 铝包，H 橡套，V 聚氯乙稀护套 五、派生代码－D 不滴流，P 干绝缘； 六、外护层代码 七、特殊产品代码－TH 湿热带，TA 干热带； 八、额定电压－单位 KV二、电线电缆命名 、电线电缆产品的命名有以下原则： 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表 0.6/1kV 级的所有塑料绝缘类电力电缆。 电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品， 但它的完整命名是怎样的呢？ 1、产品名称中包括的内容 (1)产品应用场合或大小类名称 (2)产品结构材料或型式； (3)产品的重要特征或附加特征 基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。 2、结构描述的顺序 产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。 3、简化 在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体， 故不描述导体材料。 4、电线电缆的型号组成与顺序如下： [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征] 1-5 项和第 7 项用拼音字母表示，高分子材料用英文名的第一位字母表示，每项可以是 1-2 个字母；第 6 项是 1-3 个数字。 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号 T 省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。第 7 项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、 WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。 电线型号中：字母 B 表示布电线，字母 V 表示塑料中的聚氯乙烯，字母 R 表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。 R－连接用软电缆（电线），软结...
