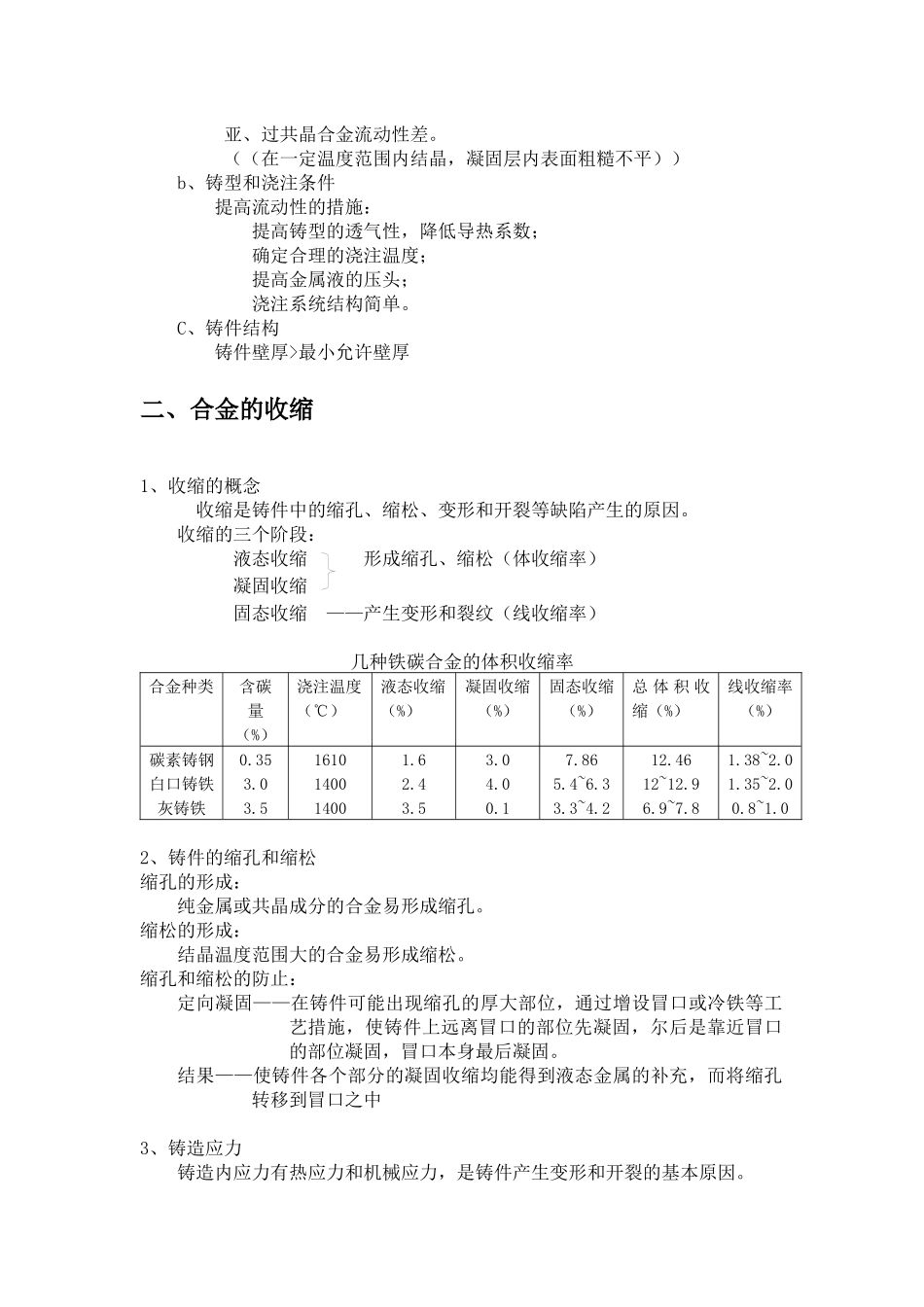

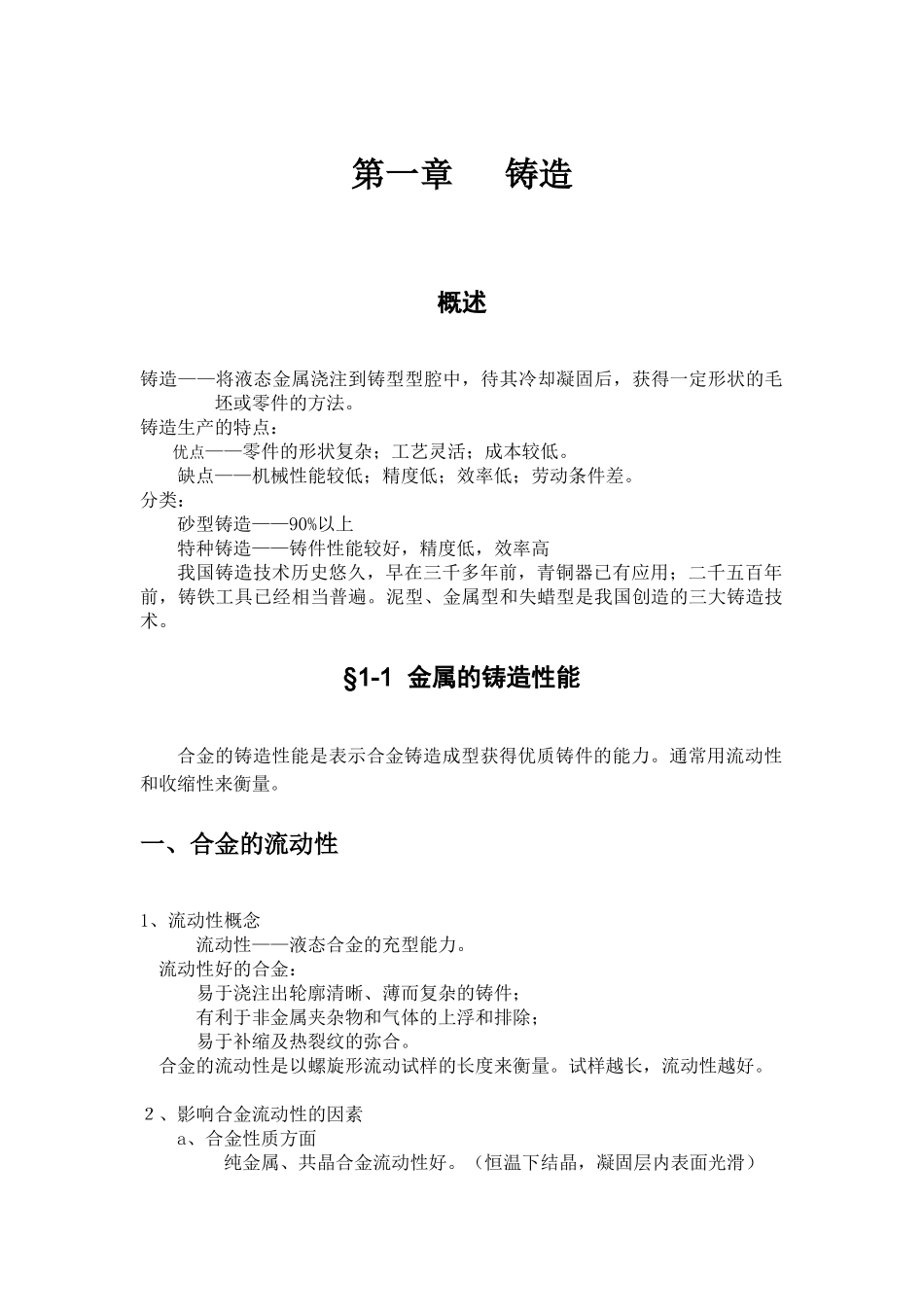

材料成型技术基础讲稿第一章 铸造概述铸造——将液态金属浇注到铸型型腔中，待其冷却凝固后，获得一定形状的毛坯或零件的方法。铸造生产的特点：优点——零件的形状复杂；工艺灵活；成本较低。缺点——机械性能较低；精度低；效率低；劳动条件差。分类：砂型铸造——90%以上特种铸造——铸件性能较好，精度低，效率高我国铸造技术历史悠久，早在三千多年前，青铜器已有应用；二千五百年前，铸铁工具已经相当普遍。泥型、金属型和失蜡型是我国创造的三大铸造技术。§1-1 金属的铸造性能合金的铸造性能是表示合金铸造成型获得优质铸件的能力。通常用流动性和收缩性来衡量。一、合金的流动性1、流动性概念流动性——液态合金的充型能力。流动性好的合金：易于浇注出轮廓清晰、薄而复杂的铸件；有利于非金属夹杂物和气体的上浮和排除；易于补缩及热裂纹的弥合。合金的流动性是以螺旋形流动试样的长度来衡量。试样越长，流动性越好。２、影响合金流动性的因素a、合金性质方面 纯金属、共晶合金流动性好。（恒温下结晶，凝固层内表面光滑） 亚、过共晶合金流动性差。 （（在一定温度范围内结晶，凝固层内表面粗糙不平））b、铸型和浇注条件 提高流动性的措施：提高铸型的透气性，降低导热系数；确定合理的浇注温度；提高金属液的压头；浇注系统结构简单。C、铸件结构 铸件壁厚>最小允许壁厚二、合金的收缩1、收缩的概念收缩是铸件中的缩孔、缩松、变形和开裂等缺陷产生的原因。收缩的三个阶段：液态收缩 形成缩孔、缩松（体收缩率）凝固收缩固态收缩 ——产生变形和裂纹（线收缩率）几种铁碳合金的体积收缩率合金种类含碳量（%）浇注温度（℃）液态收缩（%）凝固收缩（%）固态收缩（%）总 体 积 收缩（%）线收缩率（%）碳素铸钢白口铸铁灰铸铁0.353.03.51610140014001.62.43.53.04.00.17.865.4~6.33.3~4.212.4612~12.96.9~7.81.38~2.01.35~2.00.8~1.02、铸件的缩孔和缩松缩孔的形成：纯金属或共晶成分的合金易形成缩孔。缩松的形成：结晶温度范围大的合金易形成缩松。缩孔和缩松的防止：定向凝固——在铸件可能出现缩孔的厚大部位，通过增设冒口或冷铁等工艺措施，使铸件上远离冒口的部位先凝固，尔后是靠近冒口的部位凝固，冒口本身最后凝固。结果——使铸件各个部分的凝固收缩均能得到液态金属的补充，而将缩孔转移到冒口之中3、铸造应力铸造内应力有热应力和机械应力，是铸件产生变形和开裂的基本原因。热应力的形成——热胀冷缩不均衡机...
