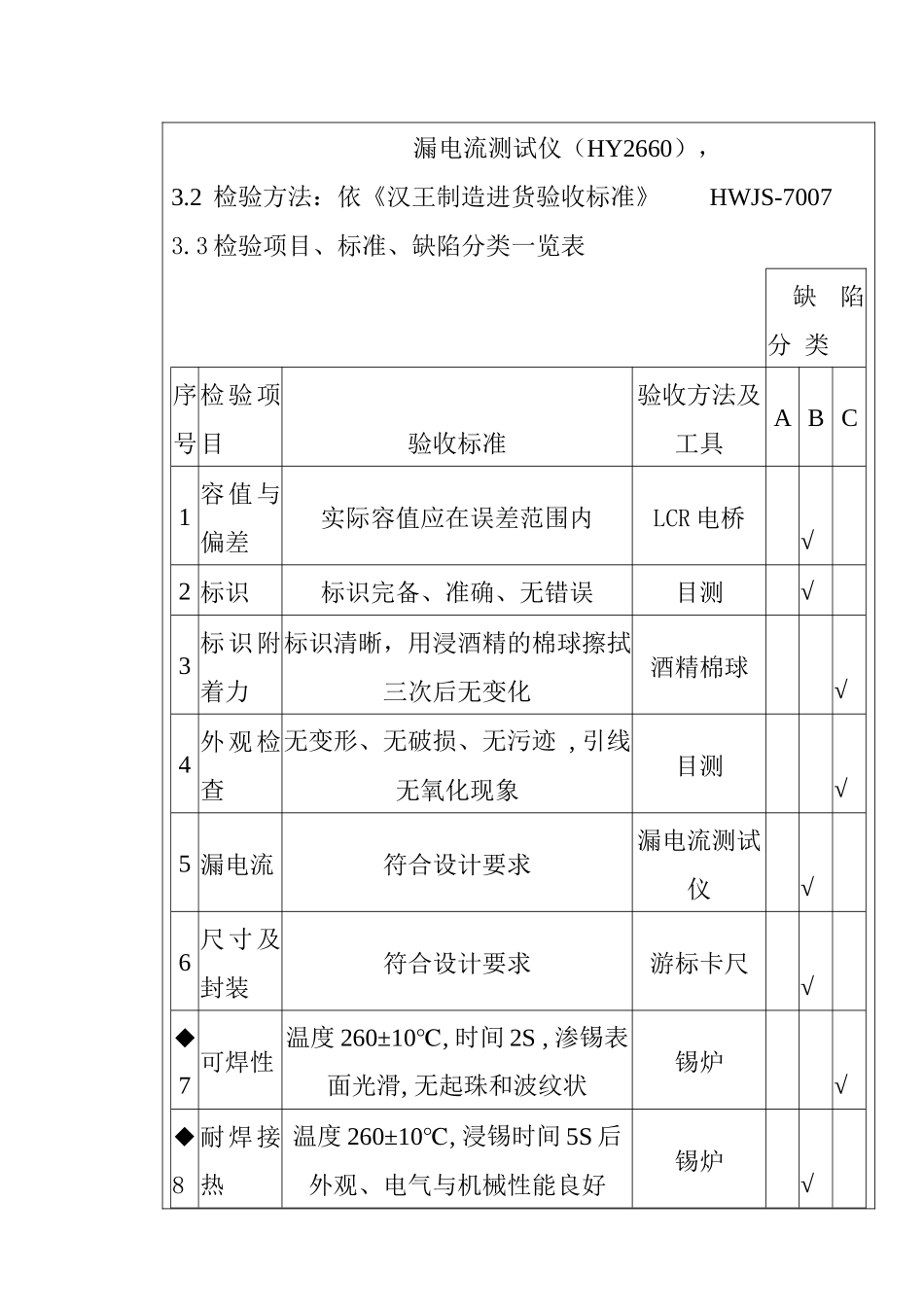

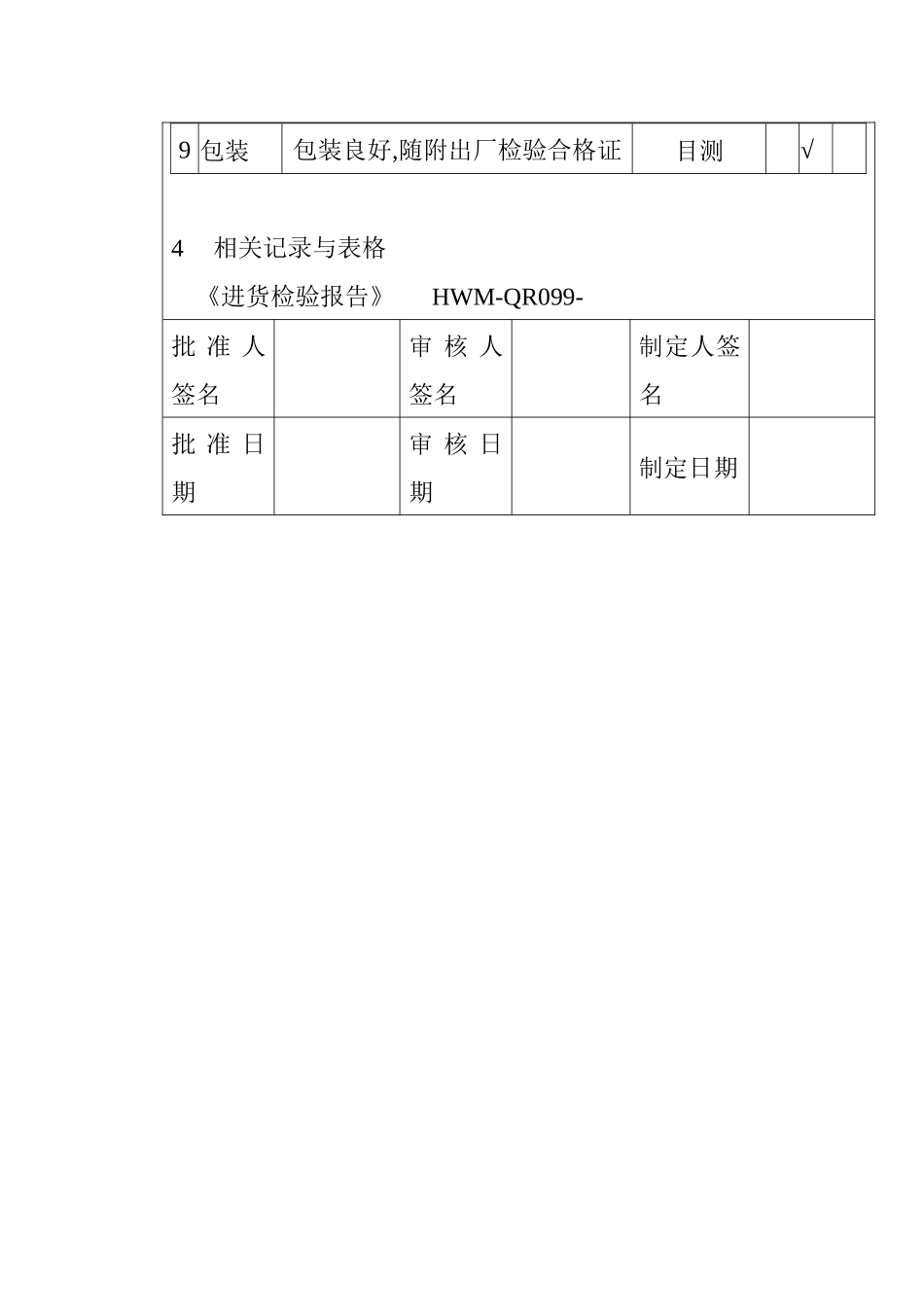

第 1 页 共 1 页作 业 指 导 书 进货检验规范(电解及普通固定电容器)编 号HWJS-7003-003第 2 版第 1 次修改生效日期 2002.08.221 目的及适用范围 本检验规范的目的是保证本公司所购电解及普通固定电容器的质量符合要求。本检验规范适用于汉王制造有限公司无特殊要求的电解及普通固定电容器。2 参照文件: 本作业规范参照本公司程序文件《进货检验控制程序》,《可焊性、耐焊接热实验规范》,《电子产品(包括元器件)外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计 参数资料及 GB2828 和 GB2829 抽样检验标准。3 规范内容:3.1 测试工量具及仪表:LCR 电桥(401A)或不低于本仪表精度的其它仪表,游标卡尺,锡炉,受控状态分发号 漏电流测试仪(HY2660),3.2 检验方法:依《汉王制造进货验收标准》 HWJS-70073.3 检验项目、标准、缺陷分类一览表缺 陷 分 类序号检验项目验收标准验收方法及工具A B C1容值与偏差实际容值应在误差范围内LCR 电桥 √ 2 标识标识完备、准确、无错误目测 √ 3标识附着力标识清晰,用浸酒精的棉球擦拭三次后无变化酒精棉球 √4外观检查无变形、无破损、无污迹 , 引线无氧化现象目测 √5 漏电流符合设计要求漏电流测试仪 √ 6尺寸及封装符合设计要求游标卡尺√◆7可焊性温度 260±10, ℃ 时间 2S , 渗锡表面光滑, 无起珠和波纹状锡炉 √◆8耐焊接热温度 260±10, ℃ 浸锡时间 5S 后外观、电气与机械性能良好锡炉 √ 9 包装包装良好,随附出厂检验合格证目测 √ 4相关记录与表格 《进货检验报告》 HWM-QR099-批 准 人签名审 核 人签名制定人签名批 准 日期审 核 日期制定日期
