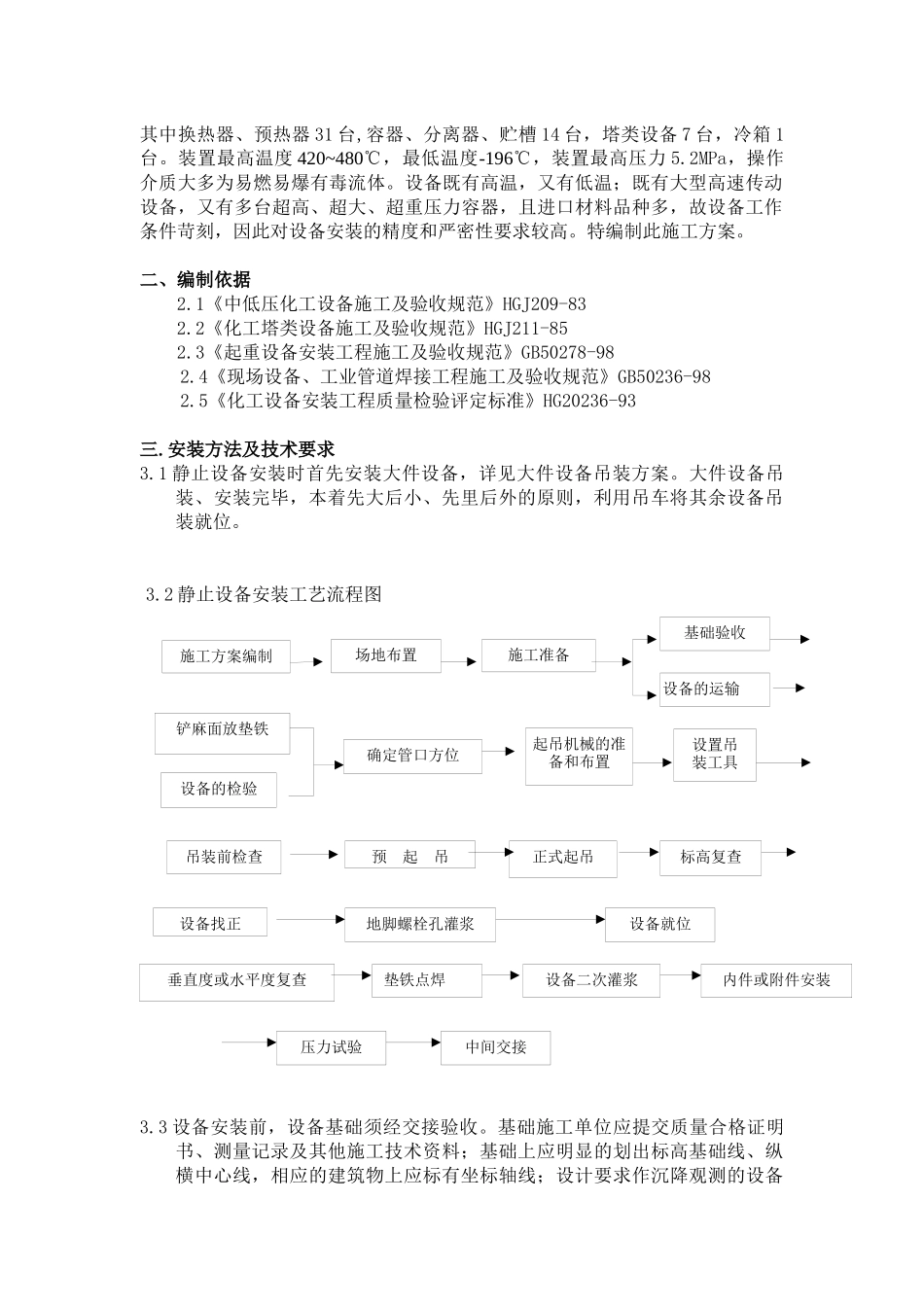

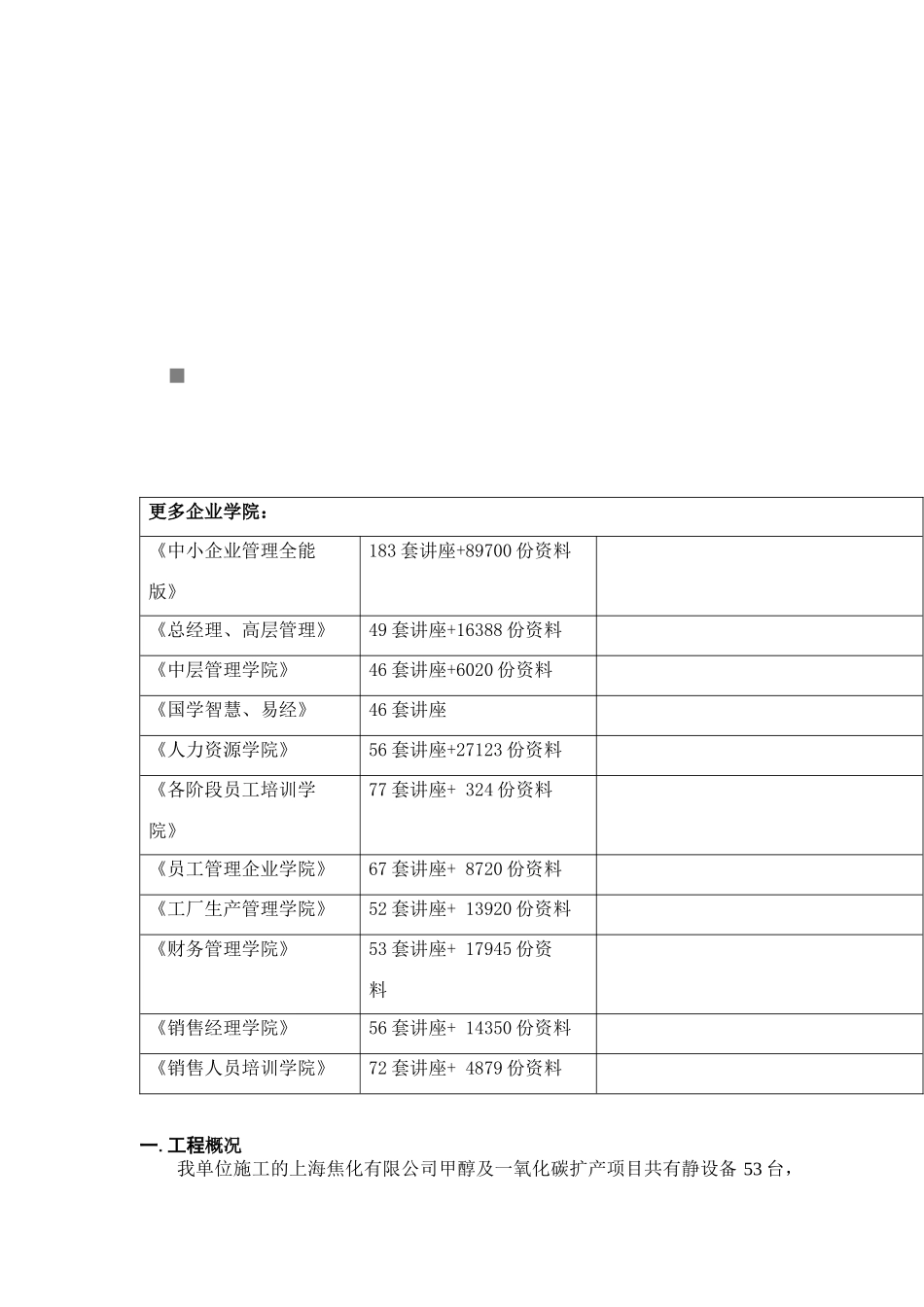

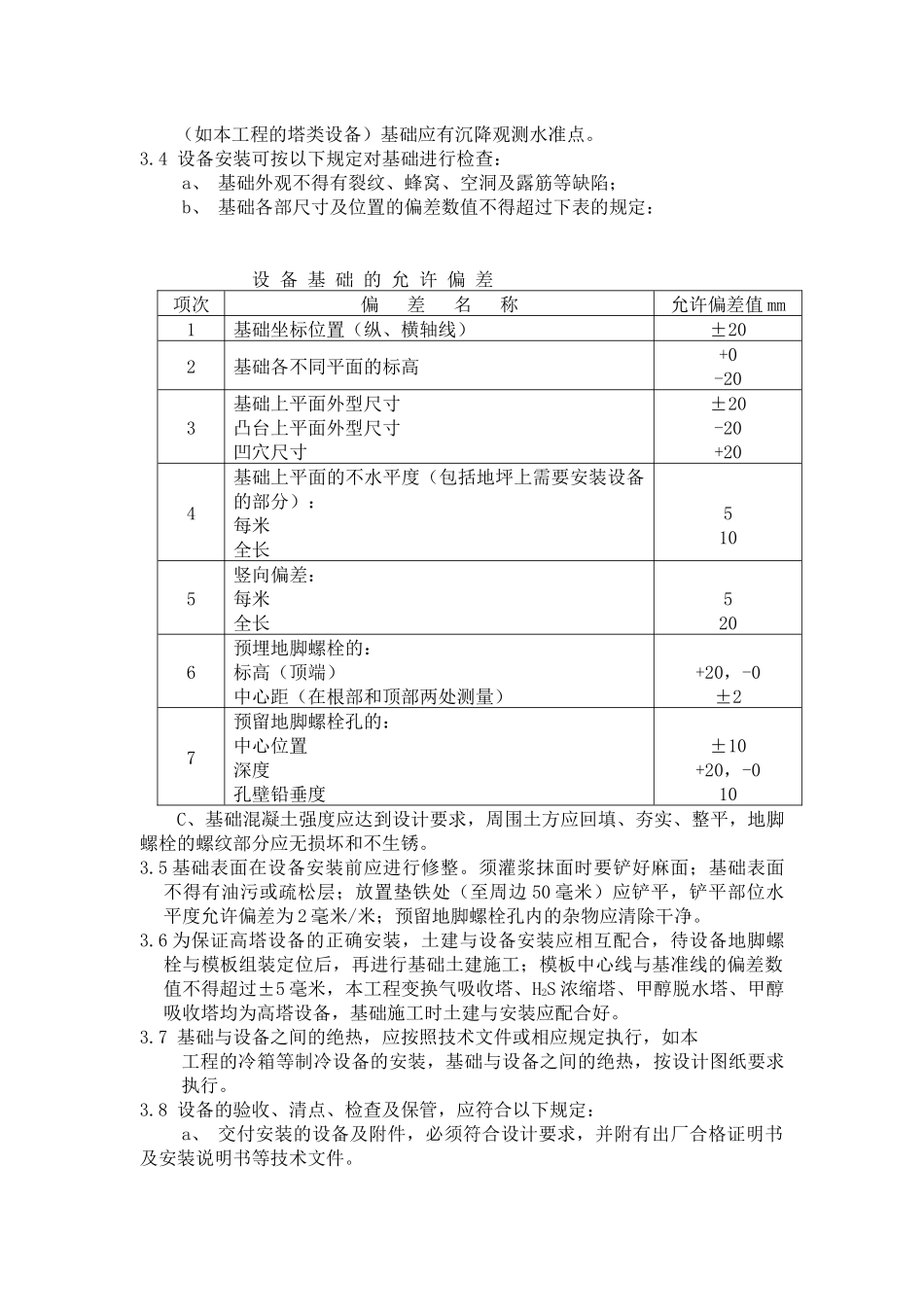

更多企业学院： 《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料一.工程概况我单位施工的上海焦化有限公司甲醇及一氧化碳扩产项目共有静设备 53 台，施工方案编制场地布置施工准备基础验收设备的运输铲麻面放垫铁设备的检验确定管口方位起吊机械的准备和布置和和布置设置吊装工具吊装前检查预 起 吊正式起吊设备就位设备找正地脚螺栓孔灌浆标高复查垂直度或水平度复查垫铁点焊设备二次灌浆内件或附件安装压力试验中间交接其中换热器、预热器 31 台,容器、分离器、贮槽 14 台，塔类设备 7 台，冷箱 1台。装置最高温度 420~480℃，最低温度-196℃，装置最高压力 5.2MPa，操作介质大多为易燃易爆有毒流体。设备既有高温，又有低温；既有大型高速传动设备，又有多台超高、超大、超重压力容器，且进口材料品种多，故设备工作条件苛刻，因此对设备安装的精度和严密性要求较高。特编制此施工方案。二、编制依据2.1《中低压化工设备施工及验收规范》HGJ209-832.2《化工塔类设备施工及验收规范》HGJ211-852.3《起重设备安装工程施工及验收规范》GB50278-982.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.5《化工设备安装工程质量检验评定标准》HG20236-93三.安装方法及技术要求3.1 静止设备安装时首先安装大件设备，详见大件设备吊装方案。大件设备吊装、安装完毕，本着先大后小、先里后外的原则，利用吊车将其余设备吊装就位。3.2 静止设备安装工艺流程图3.3 设备安装前，设备基础须经交接验收。基础施工单位应提交质量合格证明书、测量记录及其他施工技术资料；基础上应明显的划出标高基础线、纵横中心线，相应的建筑物上应标有坐标轴线；设计要求作沉降观测的设备（如本工程的塔类设备）基础应有沉降观测水准点。3.4 设备安装可按以下规定对基础进行检查：a、 基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷；b、 基础各部尺寸及位置的偏差数值不得超过下表的规定...
