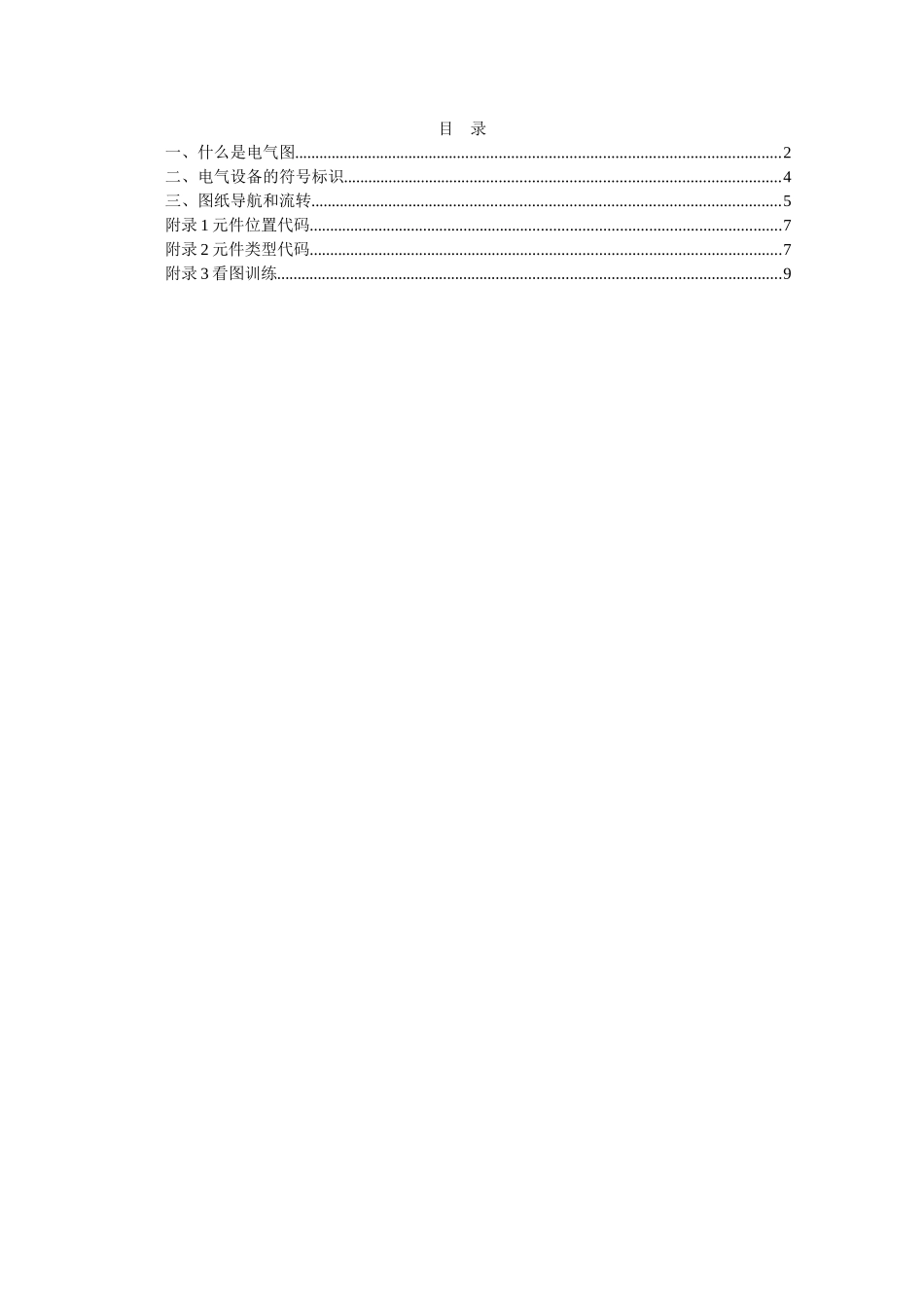

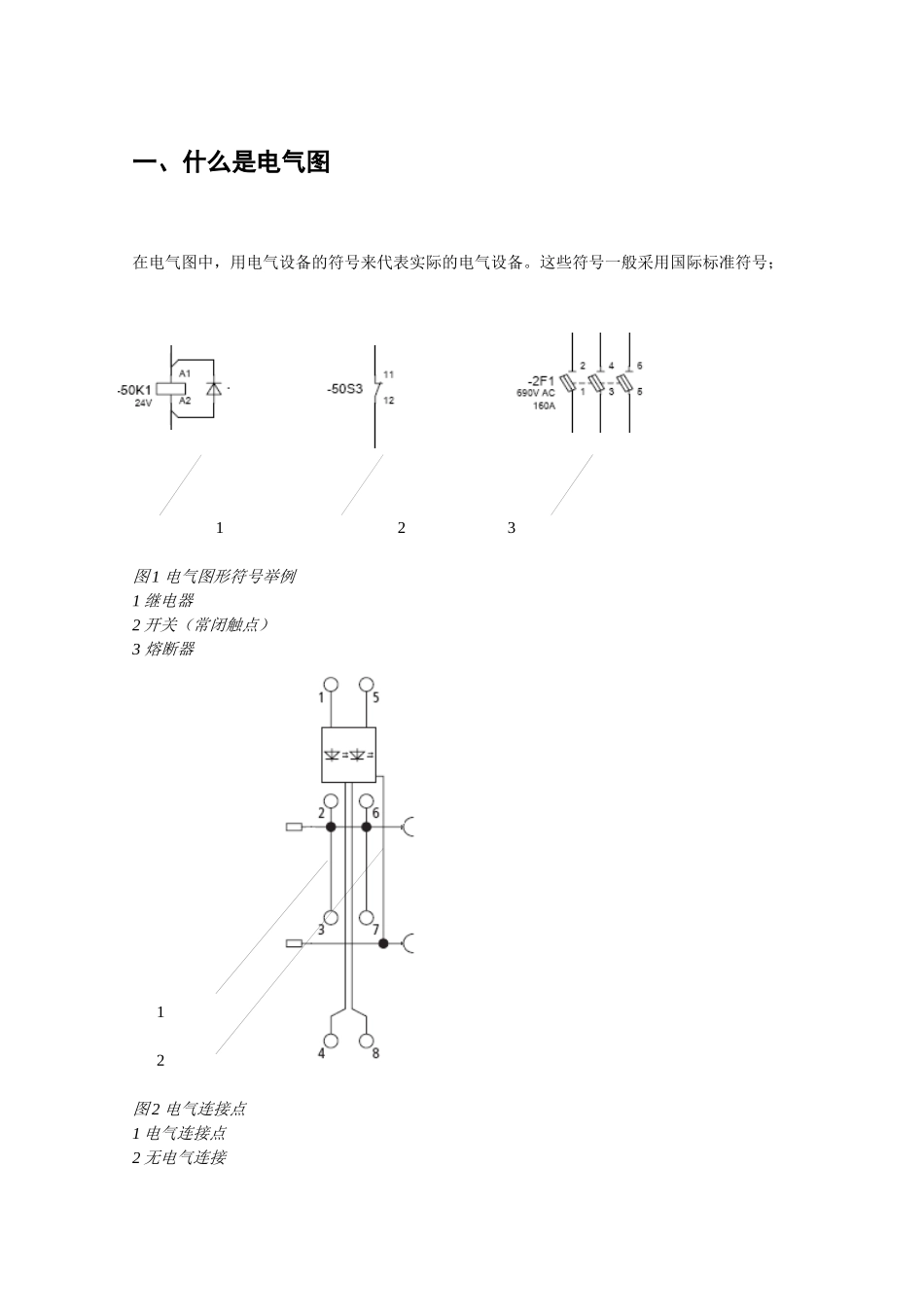

明阳 1.5MW 风力发电机组培训教材怎样看电气图明阳风电电气组目 录一、什么是电气图......................................................................................................................2二、电气设备的符号标识..........................................................................................................4三、图纸导航和流转..................................................................................................................5附录 1 元件位置代码...................................................................................................................7附录 2 元件类型代码...................................................................................................................7附录 3 看图训练...........................................................................................................................9一、什么是电气图在电气图中，用电气设备的符号来代表实际的电气设备。这些符号一般采用国际标准符号；1 2 3图 1 电气图形符号举例1 继电器2 开关（常闭触点）3 熔断器 1 2图 2 电气连接点1 电气连接点2 无电气连接12图 3 多触点继电器1 继电器本体2 继电器触点图 4 复杂设备举例－UPS图 4 表示一个：输入为交流 400V，输出为直流 24V 的 UPS 设备；至于该设备内部的结构则并不关心。图 5 其他位置设备电气图的虚线框表示：与其他设备之间的连接线；上图表示：电气接线从塔基柜穿出，接入并网柜；二、电气设备的符号标识电气设备的参考标识由三部分组成：元件标识；元件位置标识和功能代码；例:=WEC+CT-3T5标识 3，元件标识标识 2，元件位置标识标识 1，高级代码或功能代码元件标识：数字代表页码，大写字母代表设备类型，最后的数字代表该页面内多个同类型的设备时，该设备是第几个；元件位置标识：英文代表设备的安装位置，CT 代表 Cabinet Tower；高级功能代码或功能代码：英文，WEC 代表 Wind Energy Converter；因此，要找到=WEC+CT-3T5 这个设备，需要找到 CT 部分的图纸，在第 3 页第 5 列找到 3T5这个设备；附录中列出了元件标识、元件位置标识元件类型代码清单；三、图纸导航和流转电气图由封面和内容页组成；封面提供了用户名、产品型号和项目代...
