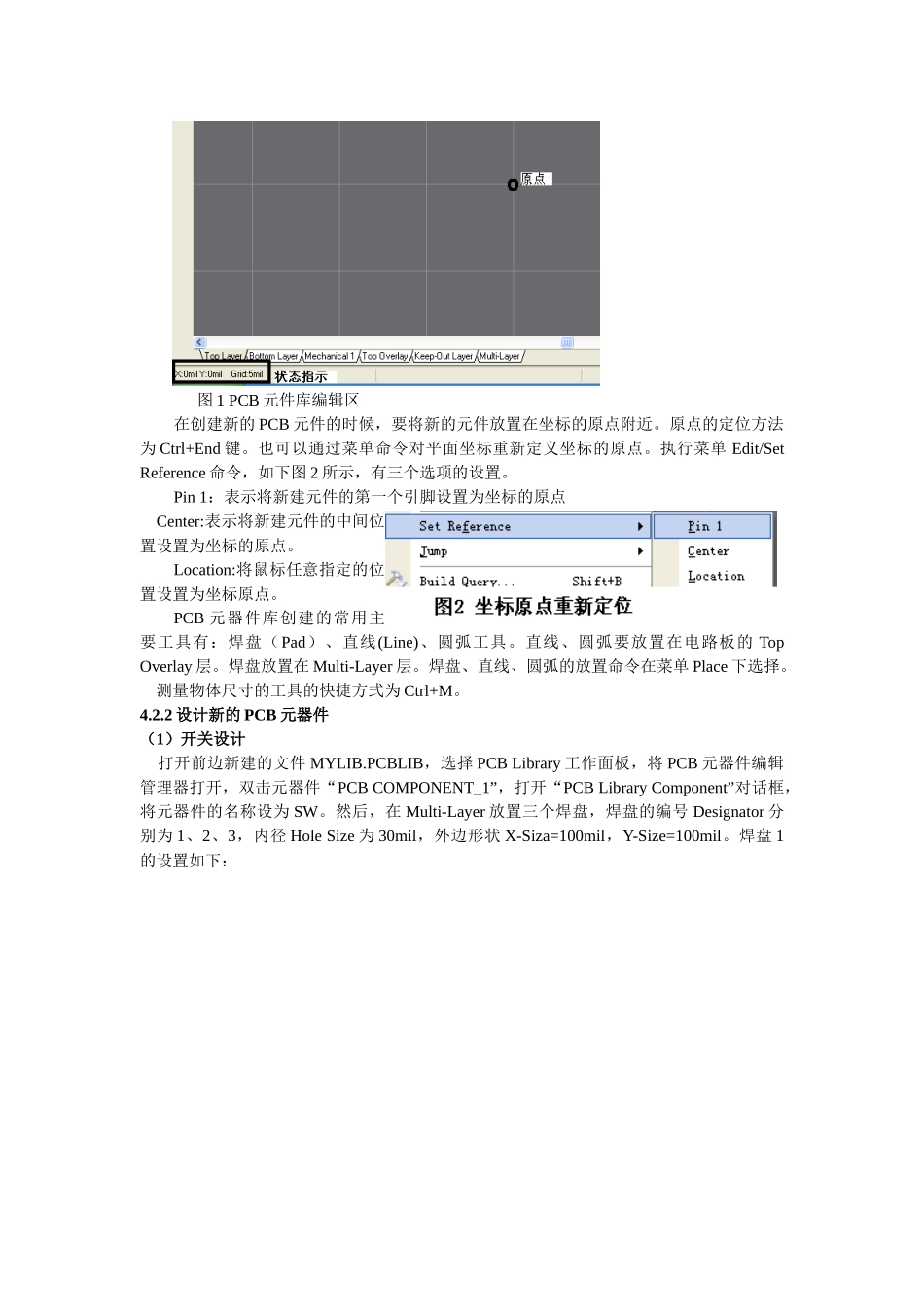

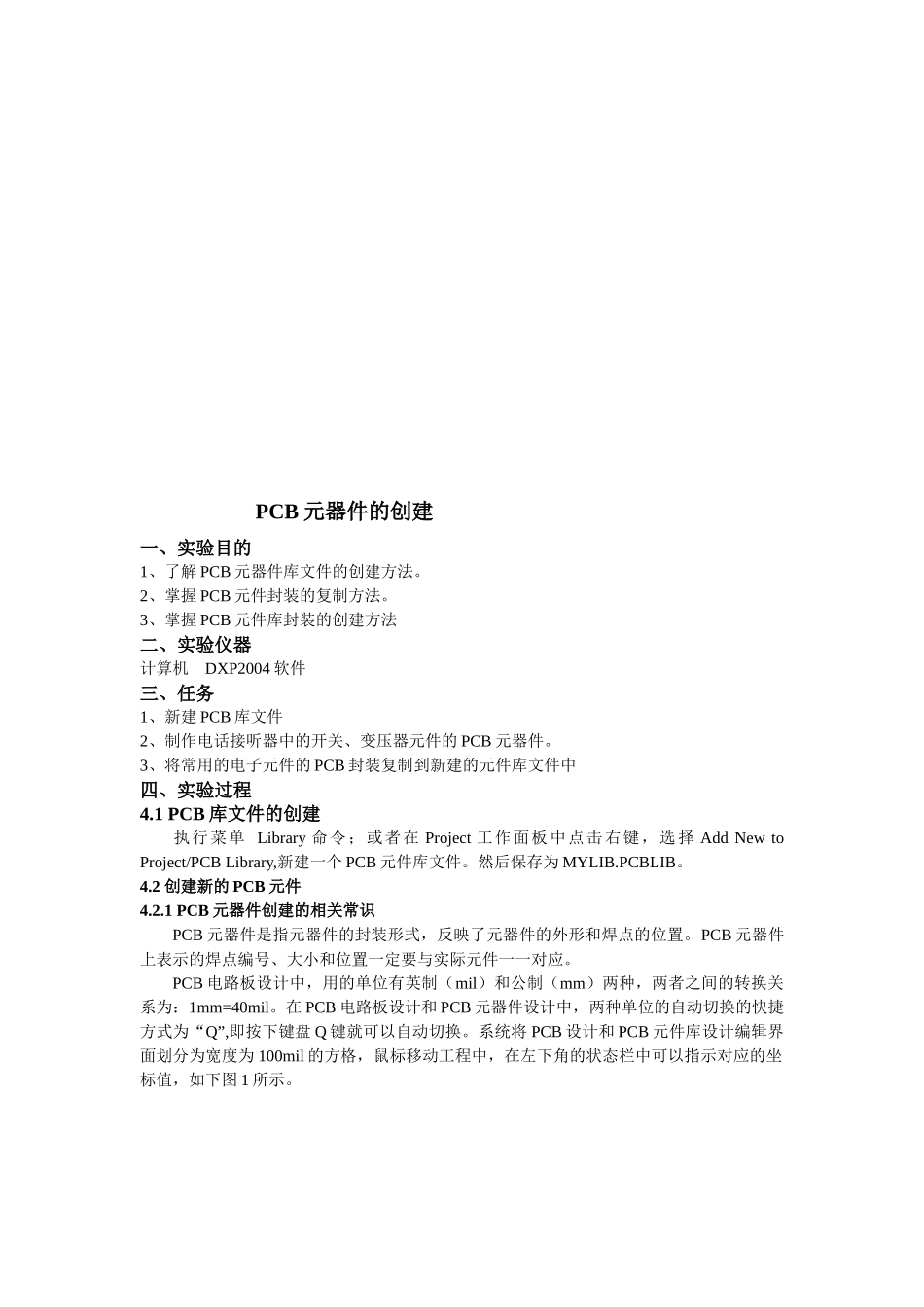

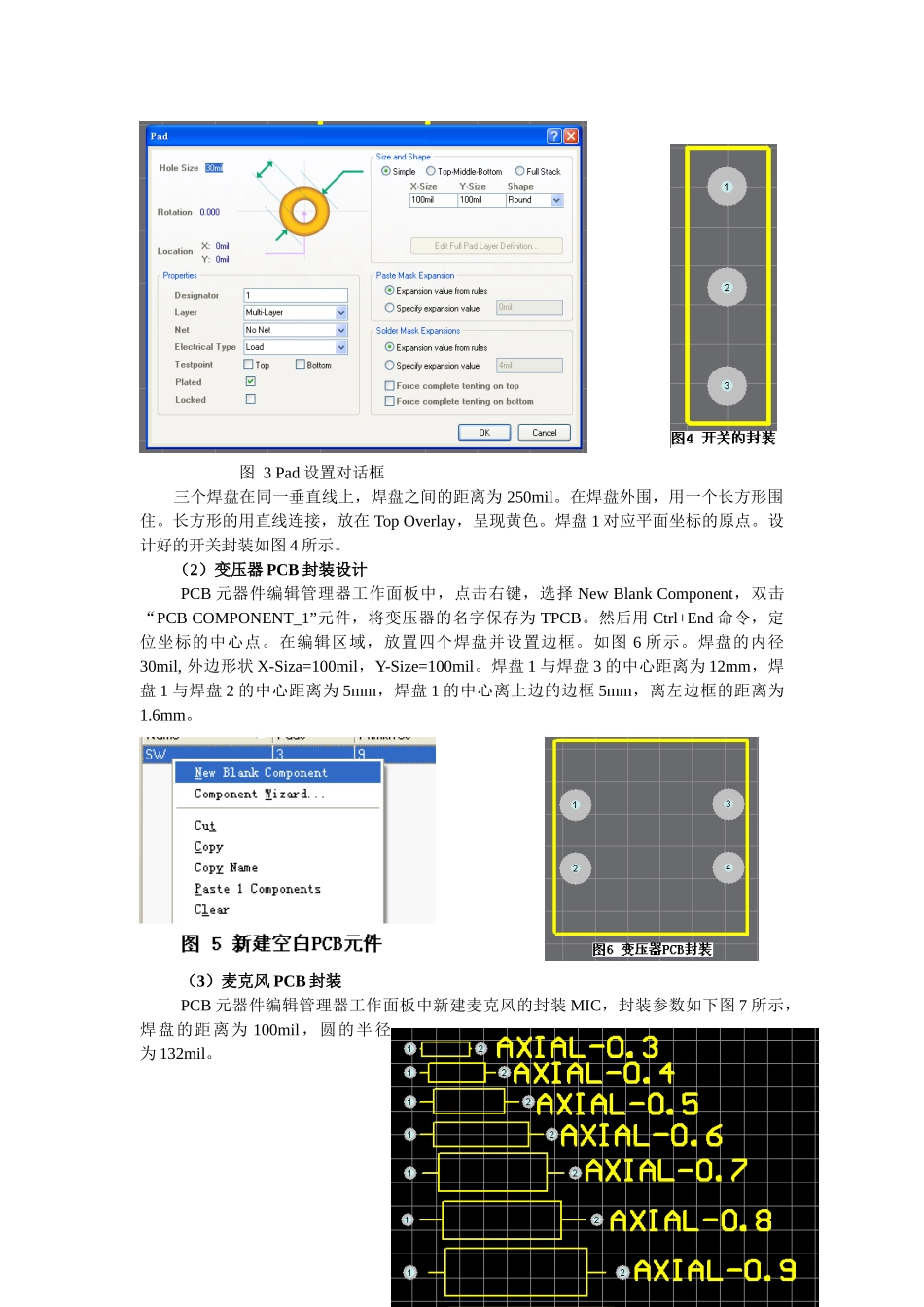

PCB 元器件的创建一、实验目的1、了解 PCB 元器件库文件的创建方法。2、掌握 PCB 元件封装的复制方法。3、掌握 PCB 元件库封装的创建方法二、实验仪器计算机 DXP2004 软件三、任务1、新建 PCB 库文件2、制作电话接听器中的开关、变压器元件的 PCB 元器件。3、将常用的电子元件的 PCB 封装复制到新建的元件库文件中四、实验过程4.1 PCB 库文件的创建执行菜单 Library 命令；或者在 Project 工作面板中点击右键，选择 Add New to Project/PCB Library,新建一个 PCB 元件库文件。然后保存为 MYLIB.PCBLIB。4.2 创建新的 PCB 元件4.2.1 PCB 元器件创建的相关常识PCB 元器件是指元器件的封装形式，反映了元器件的外形和焊点的位置。PCB 元器件上表示的焊点编号、大小和位置一定要与实际元件一一对应。PCB 电路板设计中，用的单位有英制（mil）和公制（mm）两种，两者之间的转换关系为：1mm=40mil。在 PCB 电路板设计和 PCB 元器件设计中，两种单位的自动切换的快捷方式为“Q”,即按下键盘 Q 键就可以自动切换。系统将 PCB 设计和 PCB 元件库设计编辑界面划分为宽度为 100mil 的方格，鼠标移动工程中，在左下角的状态栏中可以指示对应的坐标值，如下图 1 所示。 图 1 PCB 元件库编辑区在创建新的 PCB 元件的时候，要将新的元件放置在坐标的原点附近。原点的定位方法为 Ctrl+End 键。也可以通过菜单命令对平面坐标重新定义坐标的原点。执行菜单 Edit/Set Reference 命令，如下图 2 所示，有三个选项的设置。Pin 1：表示将新建元件的第一个引脚设置为坐标的原点 Center:表示将新建元件的中间位置设置为坐标的原点。Location:将鼠标任意指定的位置设置为坐标原点。 PCB 元器件库创建的常用主要工具有：焊盘（Pad）、直线(Line)、圆弧工具。直线、圆弧要放置在电路板的 Top Overlay 层。焊盘放置在 Multi-Layer 层。焊盘、直线、圆弧的放置命令在菜单 Place 下选择。 测量物体尺寸的工具的快捷方式为 Ctrl+M。4.2.2 设计新的 PCB 元器件（1）开关设计 打开前边新建的文件 MYLIB.PCBLIB，选择 PCB Library 工作面板，将 PCB 元器件编辑管理器打开，双击元器件“PCB COMPONENT_1”，打开“PCB Library Component”对话框，将元器件的名称设为 SW。然后，在 Multi-Layer 放置三个焊盘，焊盘的编号 Designator 分别为 1、2、3，内径 Hole Size 为 30mil，...
