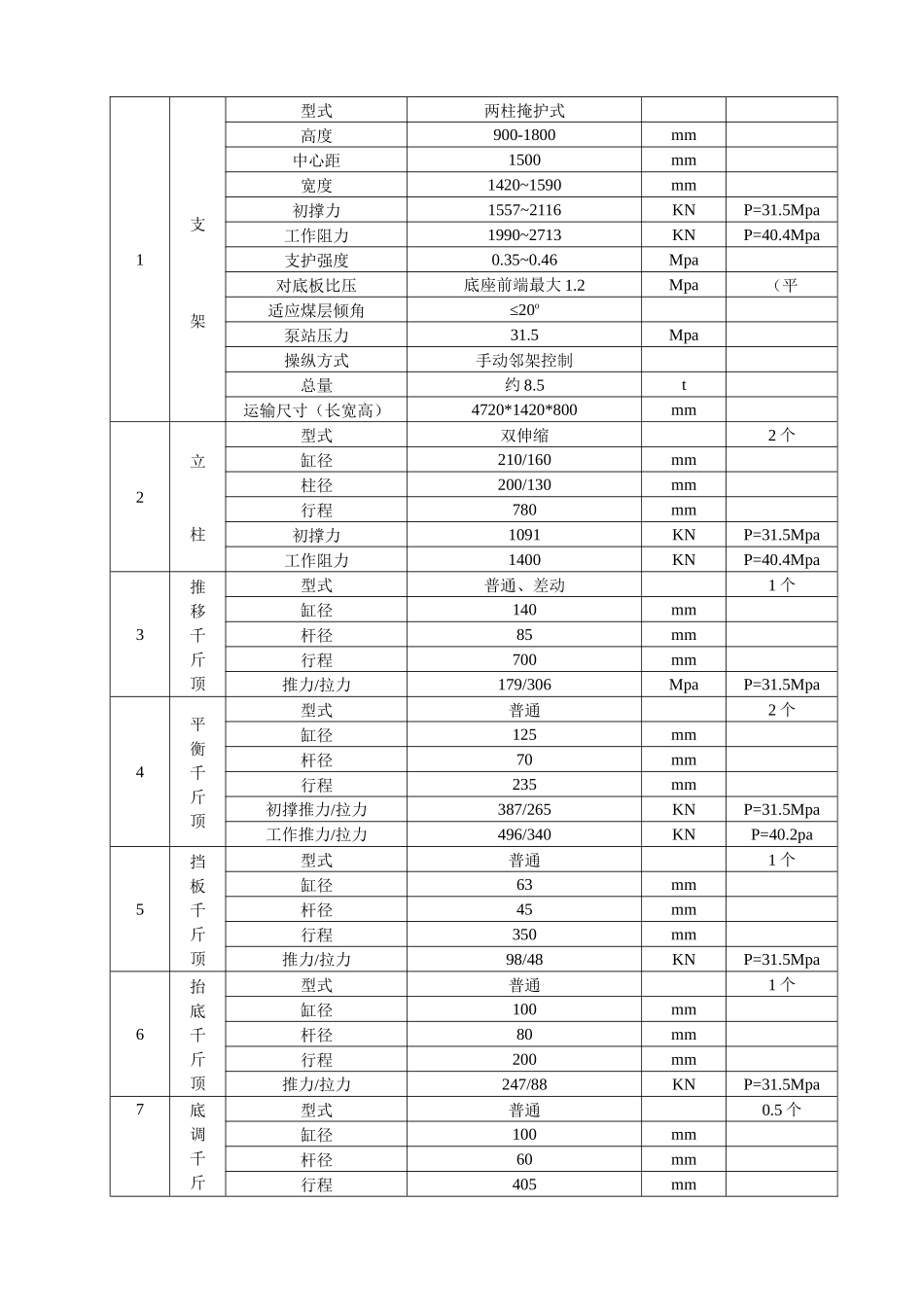

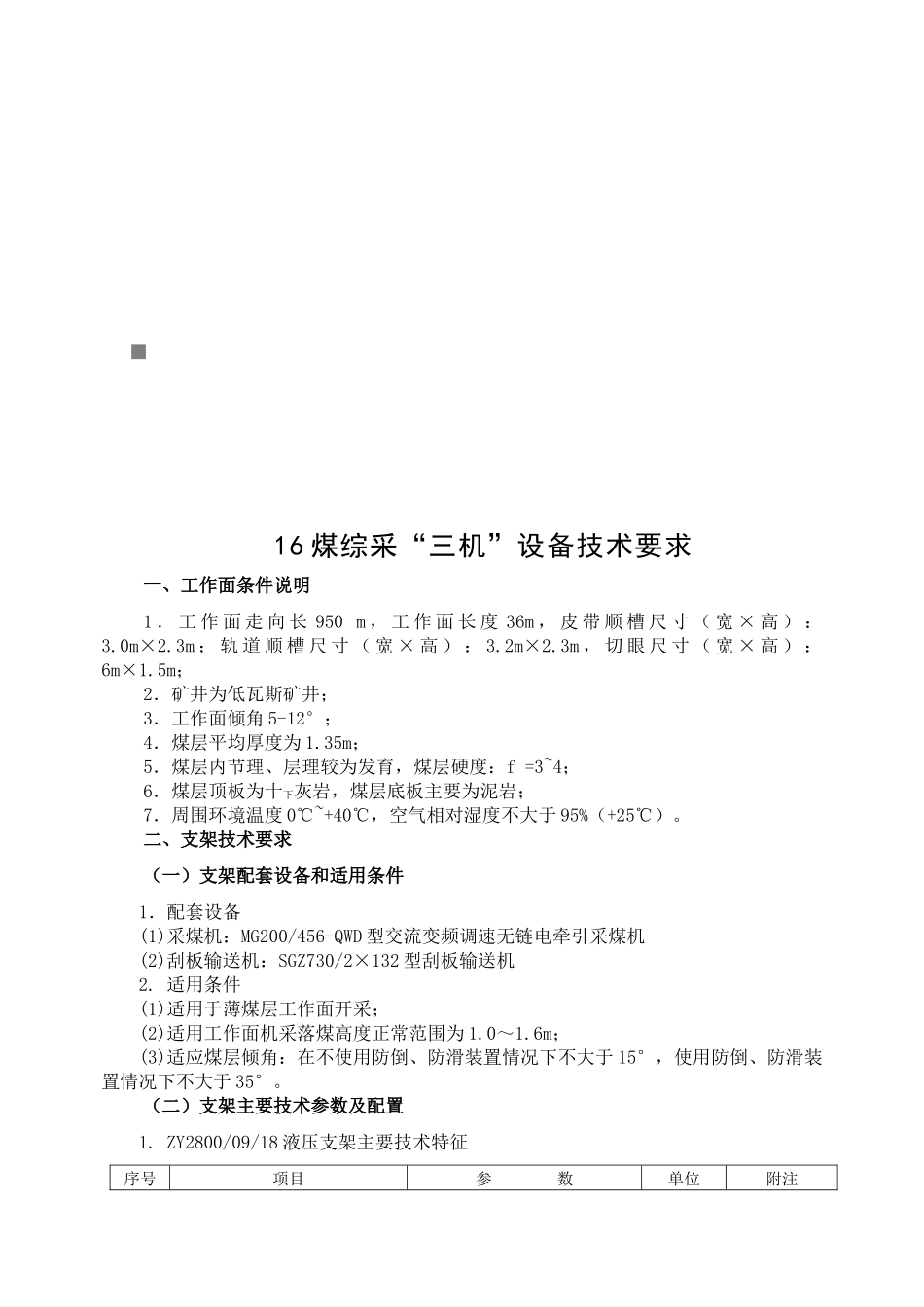

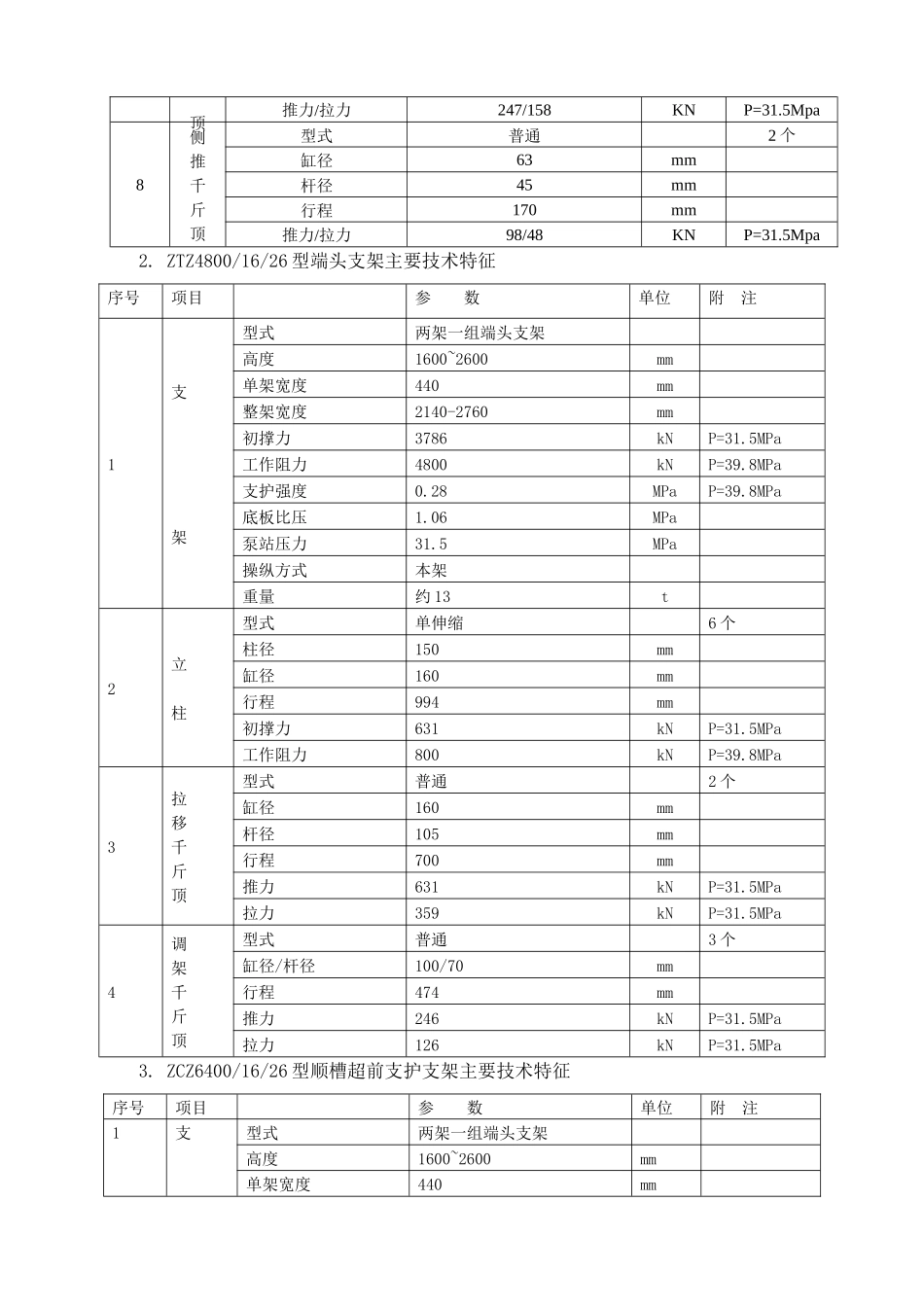

16 煤综采“三机”设备技术要求 一、工作面条件说明1 ． 工 作 面 走 向 长 950 m ， 工 作 面 长 度 36m ， 皮 带 顺 槽 尺 寸 （ 宽 × 高 ） ：3.0m×2.3m ； 轨 道 顺 槽 尺 寸 （ 宽 × 高 ） ： 3.2m×2.3m ， 切 眼 尺 寸 （ 宽 × 高 ） ：6m×1.5m；2．矿井为低瓦斯矿井；3．工作面倾角 5-12°；4．煤层平均厚度为 1.35m； 5．煤层内节理、层理较为发育，煤层硬度：f =3~4；6．煤层顶板为十下灰岩，煤层底板主要为泥岩；7．周围环境温度 0℃~+40℃，空气相对湿度不大于 95%（+25℃）。二、支架技术要求（一）支架配套设备和适用条件1．配套设备(1)采煤机：MG200/456-QWD 型交流变频调速无链电牵引采煤机(2)刮板输送机：SGZ730/2×132 型刮板输送机2. 适用条件(1)适用于薄煤层工作面开采；(2)适用工作面机采落煤高度正常范围为 1.0～1.6m；(3)适应煤层倾角：在不使用防倒、防滑装置情况下不大于 15°，使用防倒、防滑装置情况下不大于 35°。（二）支架主要技术参数及配置1. ZY2800/09/18 液压支架主要技术特征序号项目参 数单位附注1支架型式两柱掩护式高度900-1800mm中心距1500mm宽度1420~1590mm初撑力1557~2116KNP=31.5Mpa工作阻力1990~2713KNP=40.4Mpa支护强度0.35~0.46Mpa对底板比压底座前端最大 1.2Mpa（平适应煤层倾角≤20o泵站压力31.5Mpa操纵方式手动邻架控制总量约 8.5t运输尺寸（长宽高）4720*1420*800mm2立柱型式双伸缩2 个缸径210/160mm柱径200/130mm行程780mm初撑力1091KNP=31.5Mpa工作阻力1400KNP=40.4Mpa3推移千斤顶型式普通、差动1 个缸径140mm杆径85mm行程700mm推力/拉力179/306MpaP=31.5Mpa4平衡千斤顶型式普通2 个缸径125mm杆径70mm行程235mm初撑推力/拉力387/265KNP=31.5Mpa工作推力/拉力496/340KNP=40.2pa5挡板千斤顶型式普通1 个缸径63mm杆径45mm行程350mm推力/拉力98/48KNP=31.5Mpa6抬底千斤顶型式普通1 个缸径100mm杆径80mm行程200mm推力/拉力247/88KNP=31.5Mpa7底调千斤型式普通0.5 个缸径100mm杆径60mm行程405mm顶推力/拉力247/158KNP=31.5Mpa8侧推千斤顶型式普通2 个缸径63mm杆径45mm行程170mm推力/拉力98/48KNP=31.5Mpa2. ZTZ4800/16/26 型端头支架主要技术特征序号项目参 数单位附 注1支架型式两架一组端头支架高度1600~2600mm单架宽度440mm整架宽度2140-2760mm初撑力3786kNP=31.5MPa工作阻力4800kNP=39.8MPa支护强...
