T-12拖拉机副变摇臂机械加工工艺介绍VIP免费

T-12拖拉机副变摇臂机械加工工艺介绍_第1页
1/21
T-12拖拉机副变摇臂机械加工工艺介绍_第2页
2/21
T-12拖拉机副变摇臂机械加工工艺介绍_第3页
3/21

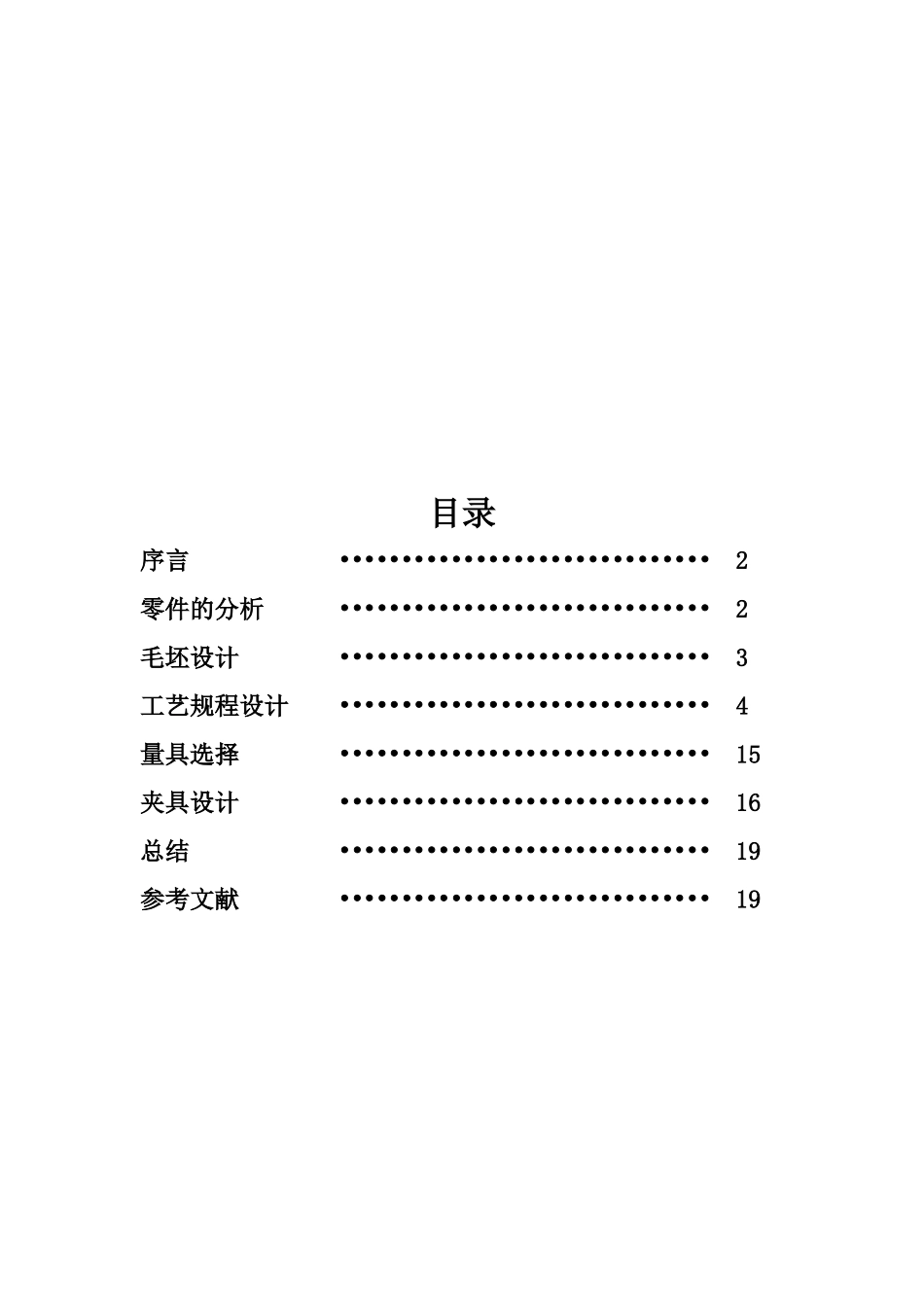

目录序言 •••••••••••••••••••••••••••••• 2零件的分析 •••••••••••••••••••••••••••••• 2毛坯设计 •••••••••••••••••••••••••••••• 3工艺规程设计 •••••••••••••••••••••••••••••• 4量具选择 •••••••••••••••••••••••••••••• 15夹具设计 •••••••••••••••••••••••••••••• 16总结 •••••••••••••••••••••••••••••• 19参考文献 •••••••••••••••••••••••••••••• 19T—12 拖拉机副变摇臂机械加工工艺序言机械制造技术课程设计是我们学完了大学的全部基础课、专业基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学课程的一次深入的综合性的总复习,也是一次理论联系实际的训练。就我个人来说,我希望通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为能胜任今后在工作岗位打下一个良好的基础 。由于能力有限,本设计尚有许多不足之处,恳请老师给予指教。本次课程设计的内容包括:1.毛坯设计----画出毛坯工艺简图;2.机械加工工艺设计---制定出零件的机械加工工艺规程;3.家具设计---完成指定工序(f10H7 孔加工工序)的夹具设计设计;4.整理说明书---对工艺设计夹具设计的详细说明;一、零件的分析(一)零件的作用分析:我们选择设计的零件是 T-12 拖拉机副变速摇臂,主要作用是通过键与操纵杆相连接来传递力,拨动滑移齿轮的位置,从而实现不同速度之间的变换。下端的孔则是与轴相连接,是整个工艺能够实现转动 。M8 的螺纹孔则是需要与螺栓相连接以防止键滑出键槽。零件的主要加工面是孔的外端面,孔,轴外圆,螺纹孔,台阶和键槽的位置。(二)零件的工艺分析 T-12 拖拉机副变速摇臂的结构比较简单但有一定的公差和位置公差要求。主要加工个位置有:(1)Ф34mm 和 Ф18mm(下面)所在圆柱的左端面、右端面(2)Ф18mm 圆柱包括:外表面、切削槽、M8 的螺纹孔(3)钻 Ф10H8 的孔,且该空与 Ф34 的圆柱中心线的平行度为 0.004,孔Ф10H8 左端面倒角(4)铣削 16X5 的半圆键槽且以 Ф34mm 和 Ф18mm(下面)所在圆的中心线对称,对称度为 0.05mm。二、毛坯设计1.毛坯的类型...
