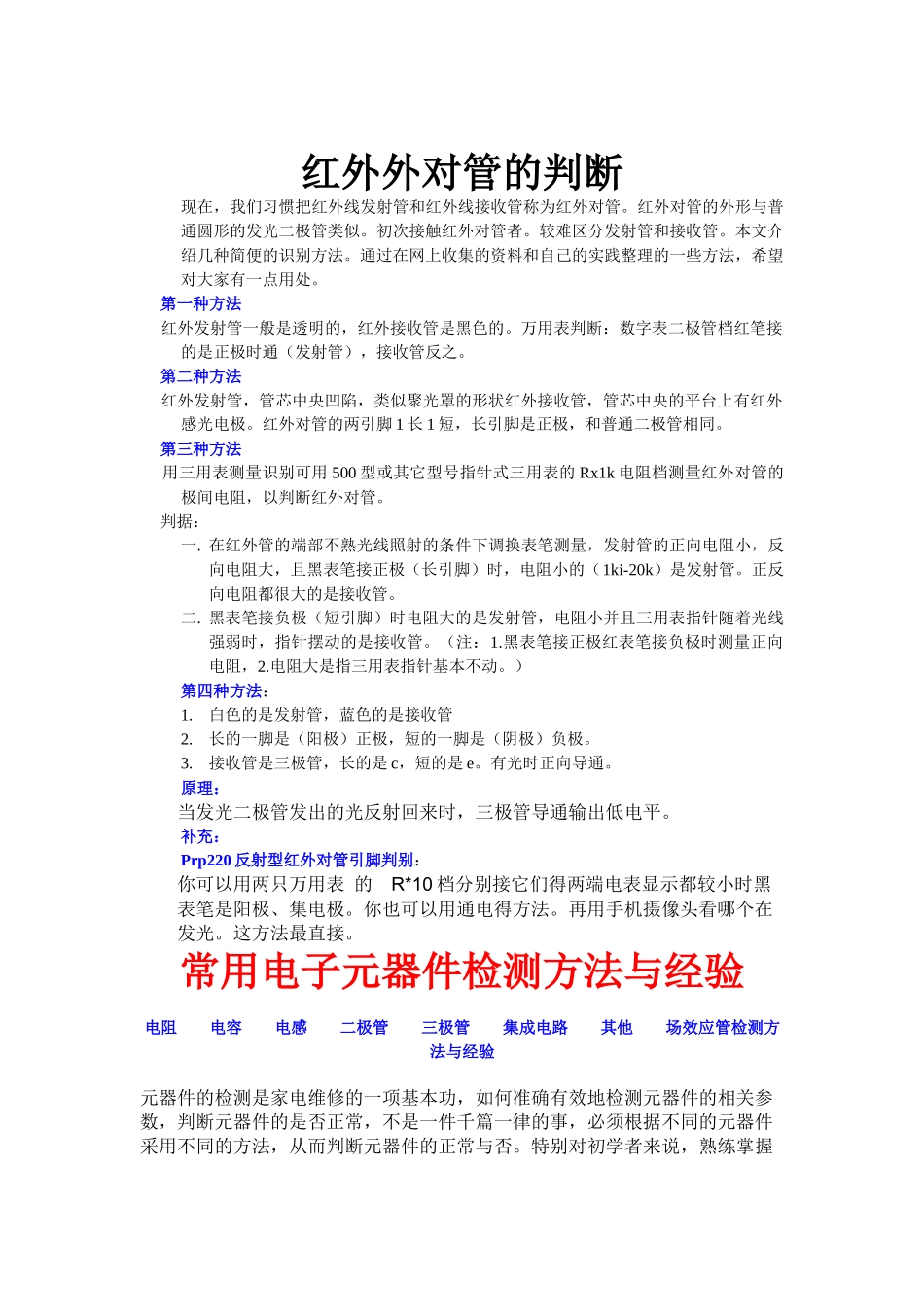

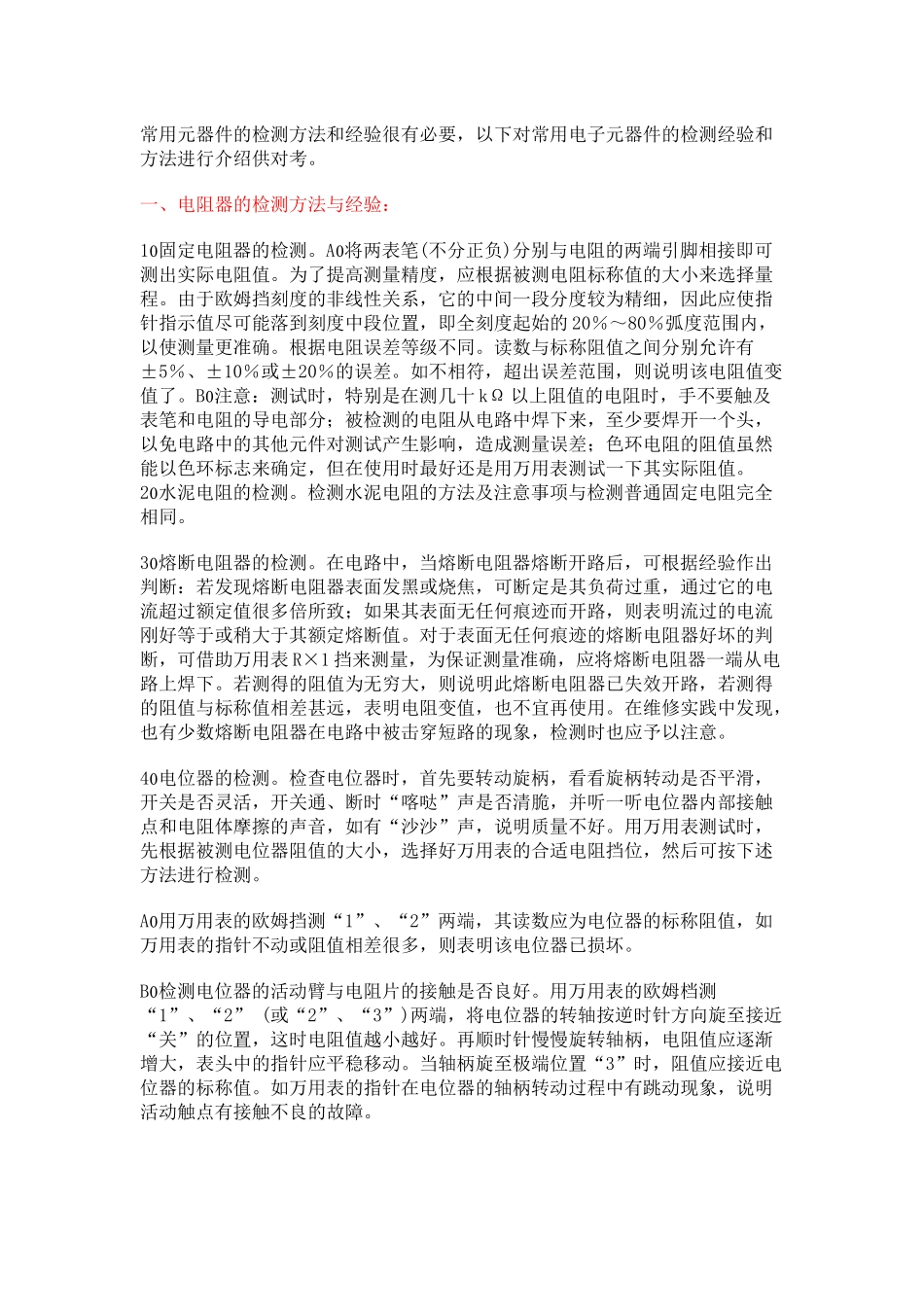

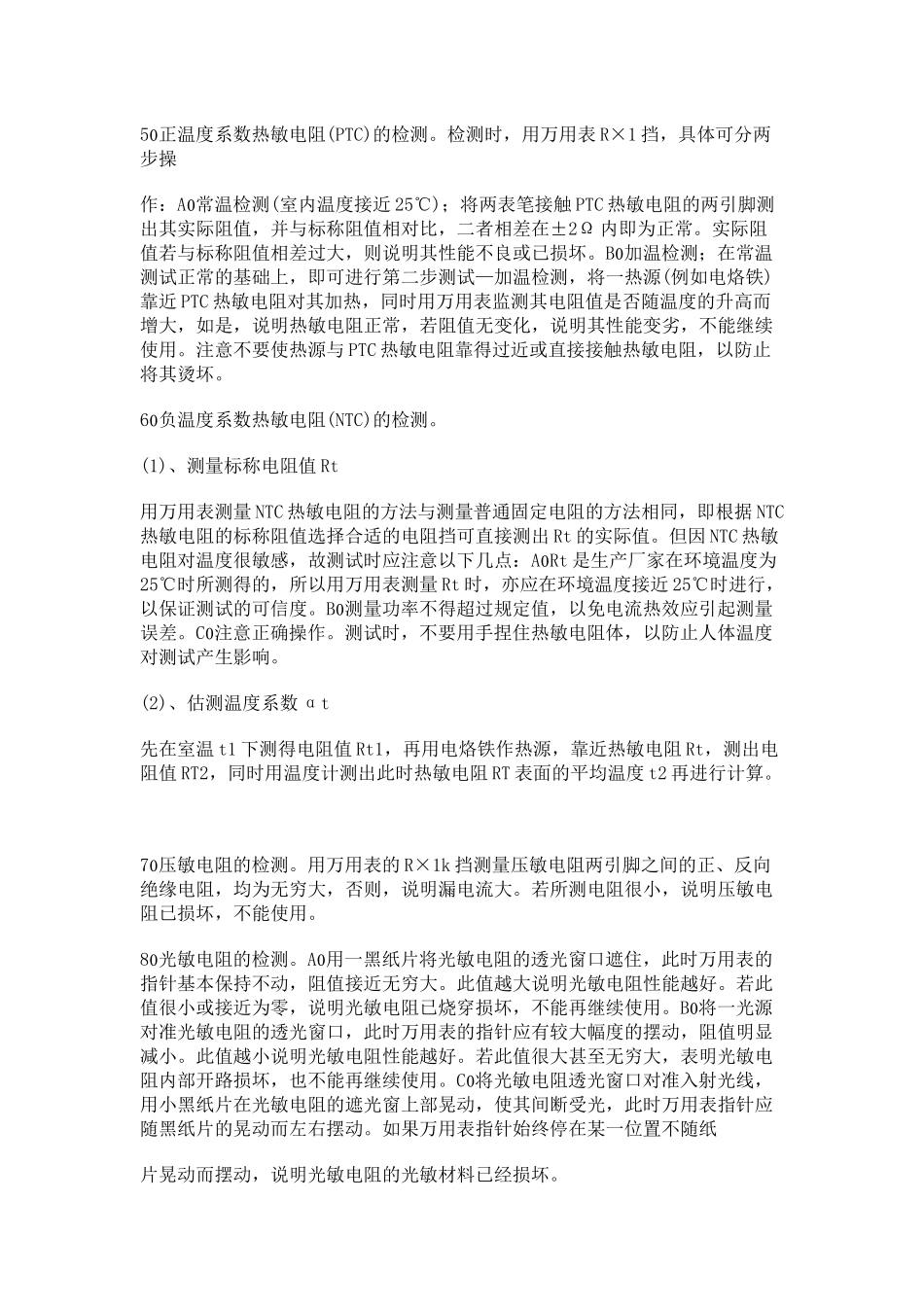

红外外对管的判断 现在,我们习惯把红外线发射管和红外线接收管称为红外对管。红外对管的外形与普通圆形的发光二极管类似。初次接触红外对管者。较难区分发射管和接收管。本文介绍几种简便的识别方法。通过在网上收集的资料和自己的实践整理的一些方法,希望对大家有一点用处。 第一种方法 红外发射管一般是透明的,红外接收管是黑色的。万用表判断:数字表二极管档红笔接的是正极时通(发射管),接收管反之。 第二种方法 红外发射管,管芯中央凹陷,类似聚光罩的形状红外接收管,管芯中央的平台上有红外感光电极。红外对管的两引脚 1 长 1 短,长引脚是正极,和普通二极管相同。 第三种方法 用三用表测量识别可用 500 型或其它型号指针式三用表的 Rx1k 电阻档测量红外对管的极间电阻,以判断红外对管。 判据:一. 在红外管的端部不熟光线照射的条件下调换表笔测量,发射管的正向电阻小,反向电阻大,且黑表笔接正极(长引脚)时,电阻小的(1ki-20k)是发射管。正反向电阻都很大的是接收管。二. 黑表笔接负极(短引脚)时电阻大的是发射管,电阻小并且三用表指针随着光线强弱时,指针摆动的是接收管。(注:1.黑表笔接正极红表笔接负极时测量正向电阻,2.电阻大是指三用表指针基本不动。)第四种方法:1.白色的是发射管,蓝色的是接收管2.长的一脚是(阳极)正极,短的一脚是(阴极)负极。3.接收管是三极管,长的是 c,短的是 e。有光时正向导通。原理:当发光二极管发出的光反射回来时,三极管导通输出低电平。补充:Prp220 反射型红外对管引脚判别:你可以用两只万用表 的 R*10 档分别接它们得两端电表显示都较小时黑表笔是阳极、集电极。你也可以用通电得方法。再用手机摄像头看哪个在发光。这方法最直接。常用电子元器件检测方法与经验 电阻 电容 电感 二极管 三极管 集成电路 其他 场效应管检测方法与经验元器件的检测是家电维修的一项基本功,如何准确有效地检测元器件的相关参数,判断元器件的是否正常,不是一件千篇一律的事,必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。特别对初学者来说,熟练掌握常用元器件的检测方法和经验很有必要,以下对常用电子元器件的检测经验和方法进行介绍供对考。一、电阻器的检测方法与经验: 1固定电阻器的检测。A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度,应根据被测电阻标称值的大小来选择量程。...
