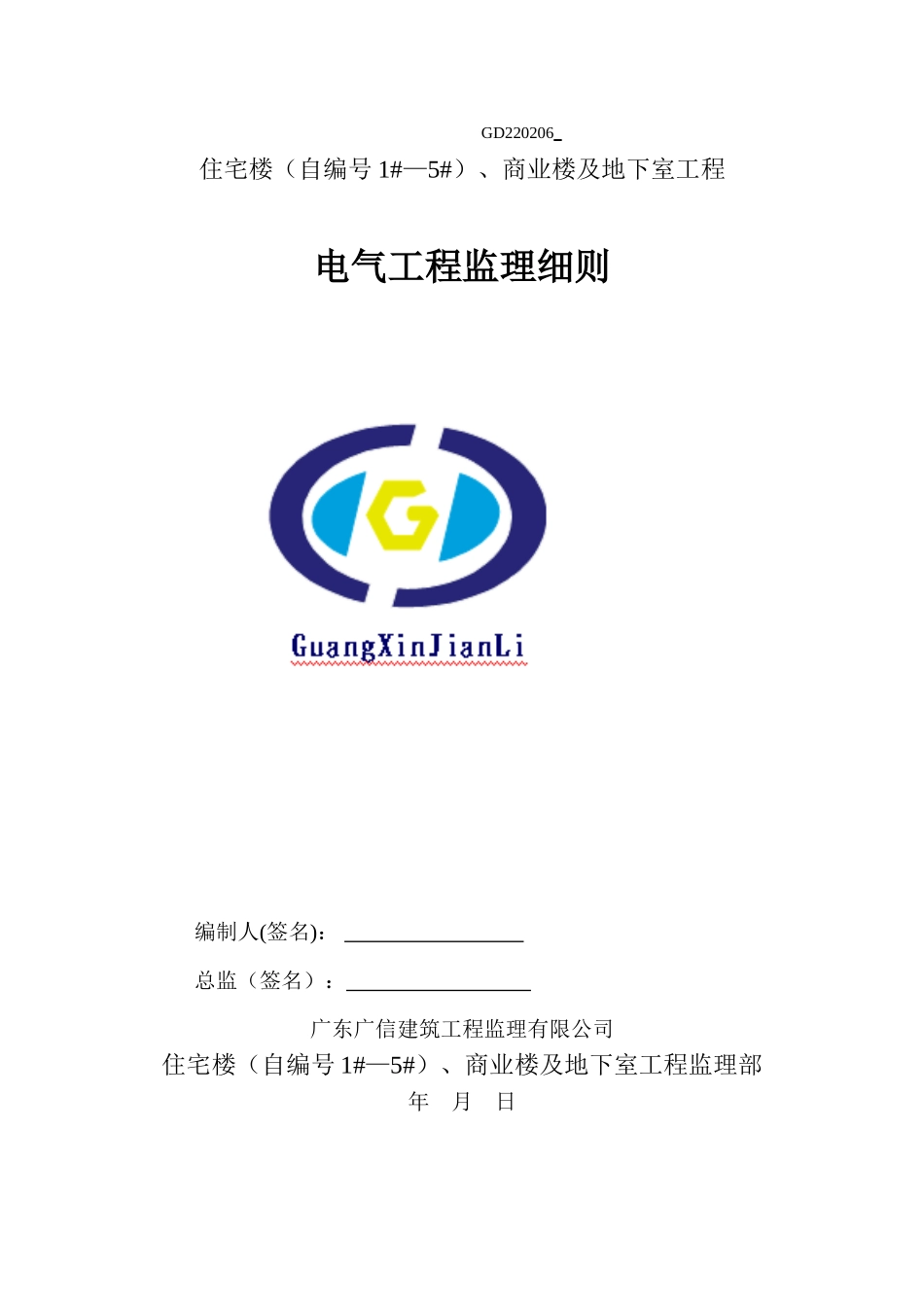

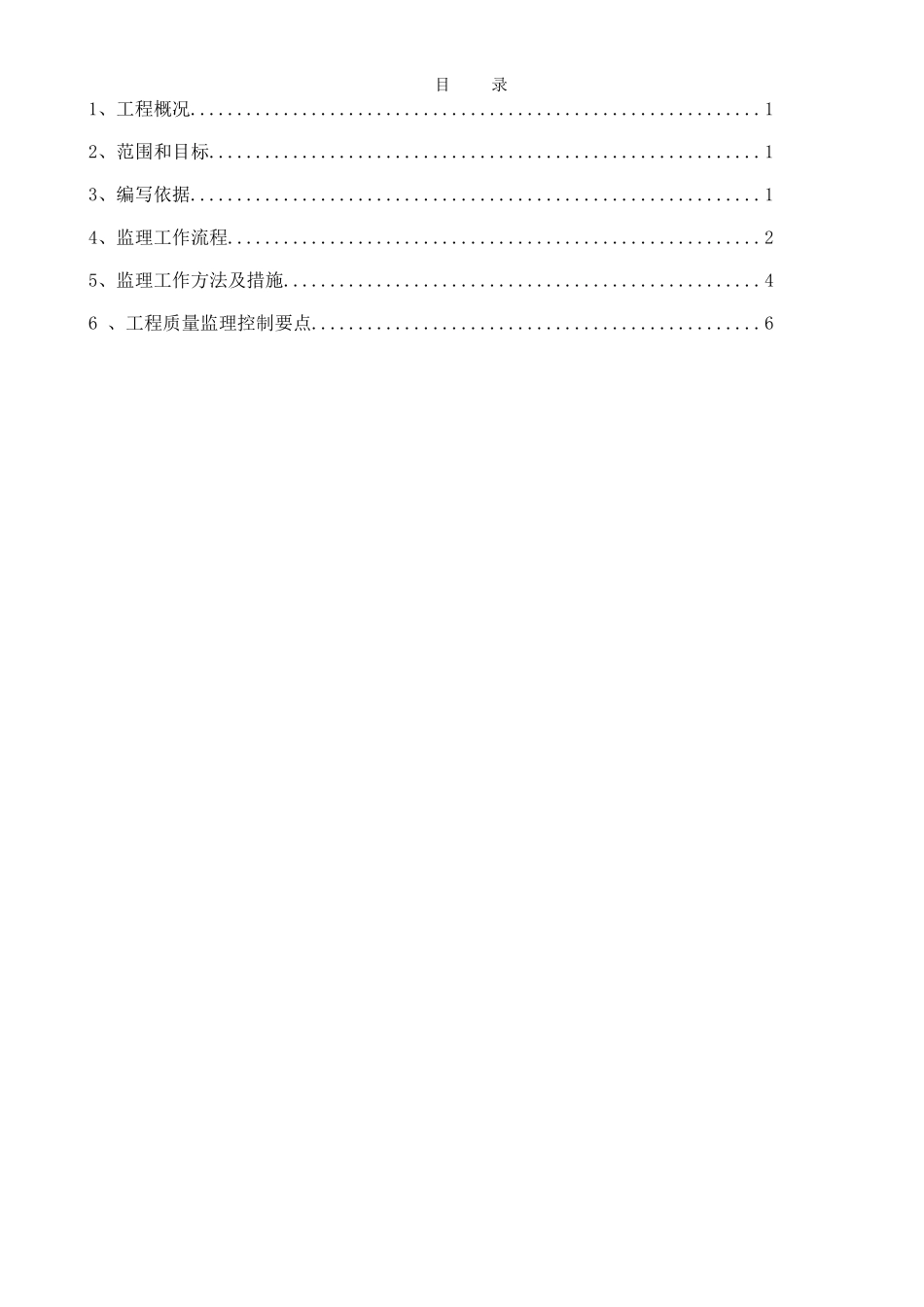

GD220206 住宅楼(自编号 1#—5#)、商业楼及地下室工程电气工程监理细则 编制人(签名): 总监(签名): 广东广信建筑工程监理有限公司住宅楼(自编号 1#—5#)、商业楼及地下室工程监理部年 月 日目 录 1、工程概况.............................................................12、范围和目标...........................................................13、编写依据.............................................................14、监理工作流程.........................................................25、监理工作方法及措施...................................................46 、工程质量监理控制要点................................................61 工程概况和特点本工程名称为住宅楼(自编号 1#—5#)、商业楼及地下室工程,地点位于广州市花都区狮岭镇杨二村,本工程主体结构体系为框架剪力墙结构,基础类别采用筏板基础类型,地下三层,局部两层,地上三十二至三十九层,总建筑面积为 163032.22㎡;本工程采用珠江高程,设计±0.000 相对于绝对标高 25.500m,总结构高度为 119.8m。2 范围和目标2.1 范围 电气系统:(1)动力部分:从低压配电柜出现开关(不含)至每层的消防、给排水、 空调、电梯系统等的配电及各动力设备配电箱(含电箱)系统的安装。包括相关设备及管路预埋、电线、电缆敷设连接、调试和验收;(2)照明部分:从低压配电柜出现开关(不含)至每层管井照明配电箱(含电箱)及至地下一~四层、首层~四层平面,五层至二十三层的公共部分照明系统末端设备(含照明灯具、应急照明、疏散指示)的安装及天面层的照明系统。包括相关设备及管路预埋、电线、电缆敷设连接、调试和验收;本工程施工不含五层至二十三层客房照明系统的安装,但含每套客房供电主线(即从层间管井照明配电总箱敷设管线至客房配电箱<不含配电箱设备>)的安装。2.2 目标本工程电气分部工程质量目标为:符合施工图纸和国家规范的要求,满足的业主的要求。3 编写依据3.1 经批准的监理规划、施工组织设计3.2 设计文件和技术资料3.3 专业工程相关规范、标准《建筑电气工程施工质量验收规范》 GB50303-2011 《建筑工程施工质量验收统一标准》 GB50300—2013《电气装置安装工程电气设备交接试验标准》 GB50150-2006《电气装置安装工程旋转电机施工及验收规范》 GB50170-2006《电气装置安装工程电缆线路施工及验...
