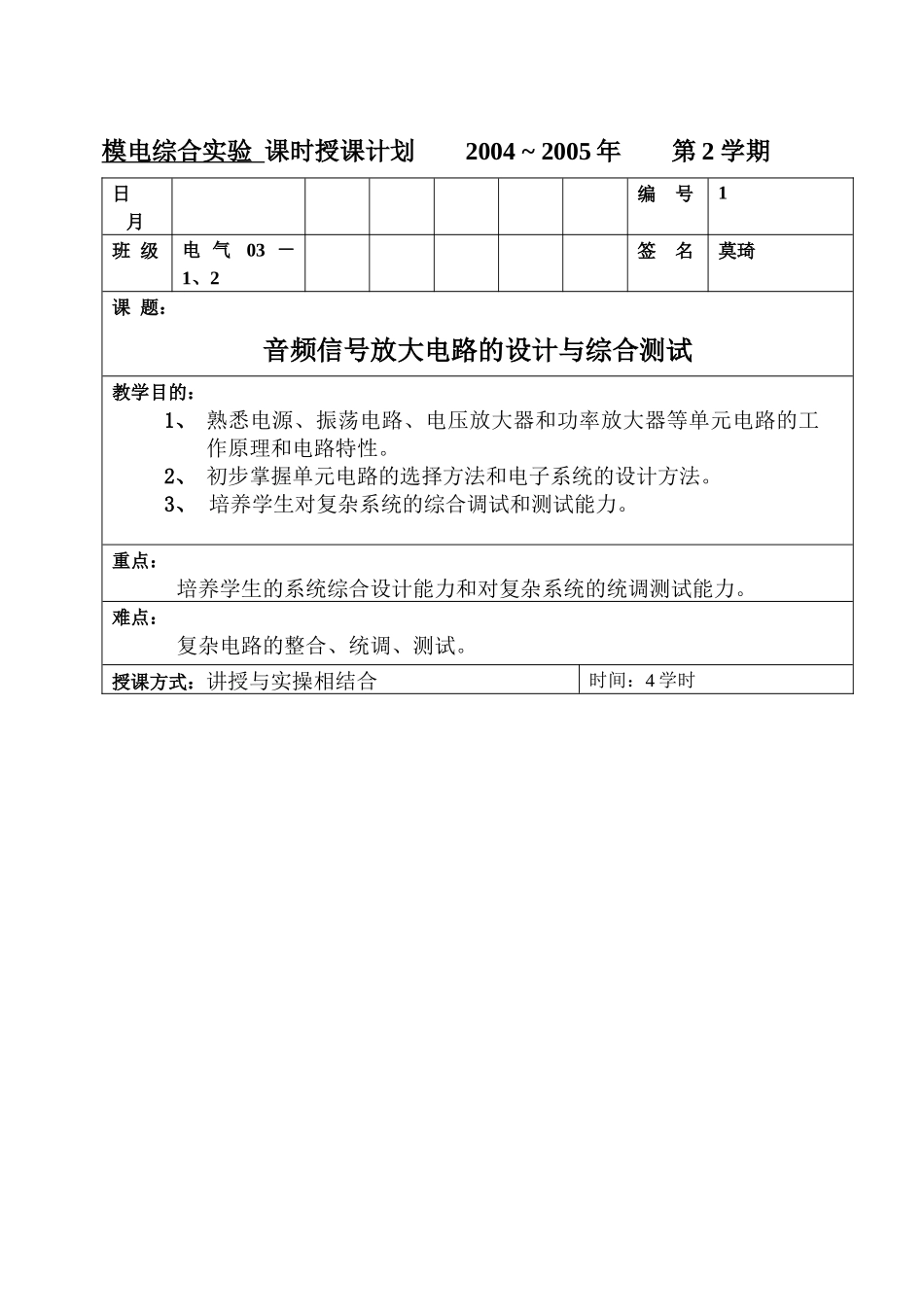

模电综合实验 课时授课计划 2004 ~ 2005 年 第 2 学期日 月 编 号1班 级电 气03 －1、2 签 名莫琦 课 题：音频信号放大电路的设计与综合测试教学目的：1、 熟悉电源、振荡电路、电压放大器和功率放大器等单元电路的工作原理和电路特性
2、 初步掌握单元电路的选择方法和电子系统的设计方法
3、 培养学生对复杂系统的综合调试和测试能力
重点：培养学生的系统综合设计能力和对复杂系统的统调测试能力
难点：复杂电路的整合、统调、测试

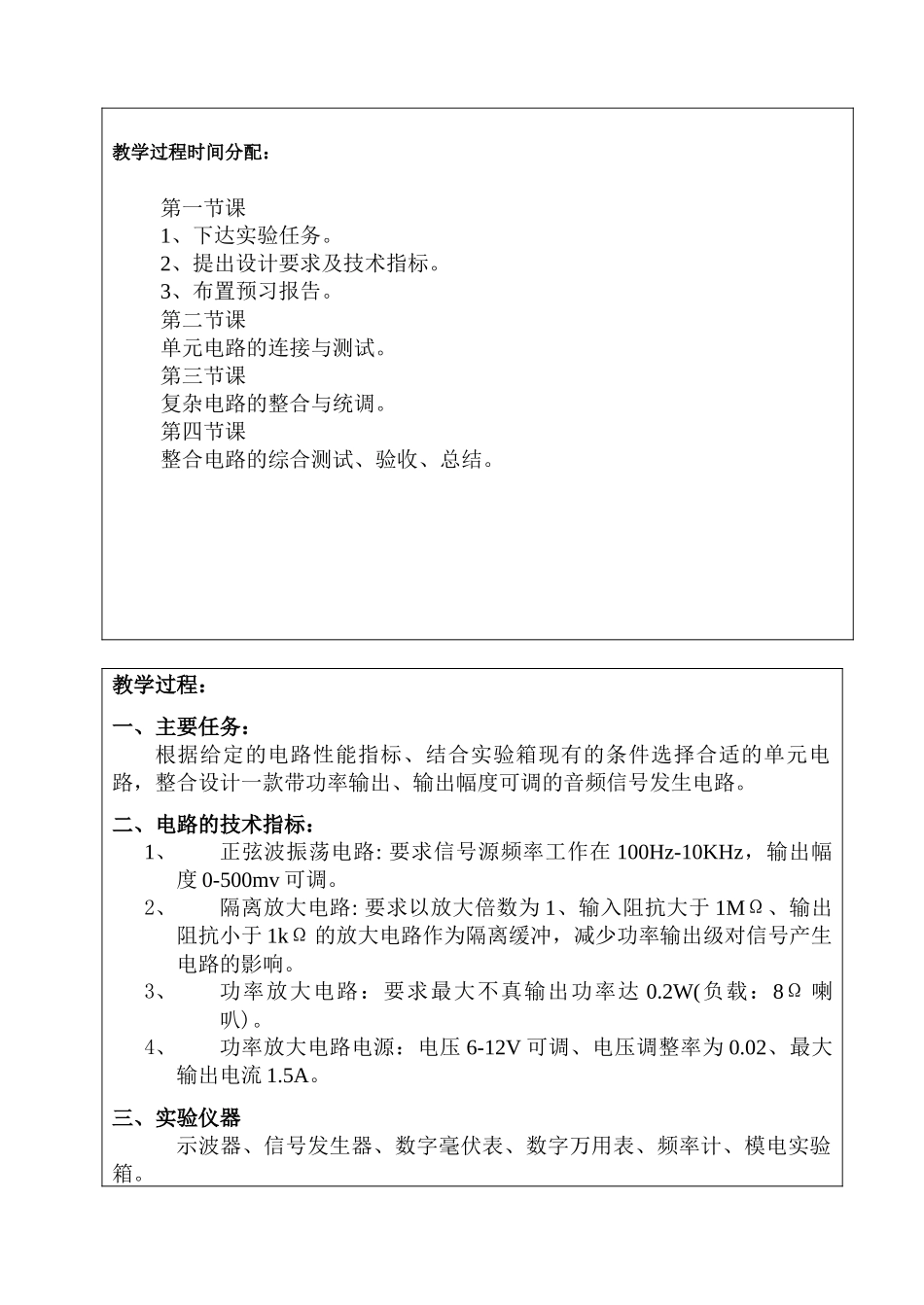

授课方式：讲授与实操相结合时间：4 学时教学过程时间分配：第一节课1、下达实验任务
2、提出设计要求及技术指标
3、布置预习报告
第二节课单元电路的连接与测试
第三节课复杂电路的整合与统调
第四节课整合电路的综合测试、验收、总结
教学过程：一、主要任务：根据给定的电路性能指标、结合实验箱现有的条件选择合适的单元电路，整合设计一款带功率输出、输出幅度可调的音频信号发生电路
二、电路的技术指标：1、正弦波振荡电路: 要求信号源频率工作在 100Hz-10KHz，输出幅 度 0-500mv 可调
2、隔离放大电路: 要求以放大倍数为 1、输入阻抗大于 1MΩ、输出阻抗小于 1kΩ 的放大电路作为隔离缓冲，减少功率输出级对信号产生电路的影响
3、功率放大电路：要求最大不真输出功率达 0
2W(负载：8Ω 喇叭)
4、功率放大电路电源：电压 6-12V 可调、电压调整率为 0
02、最大输出电流 1
三、实验仪器示波器、信号发生器、数字毫伏表、数字万用表、频率计、模电实验箱

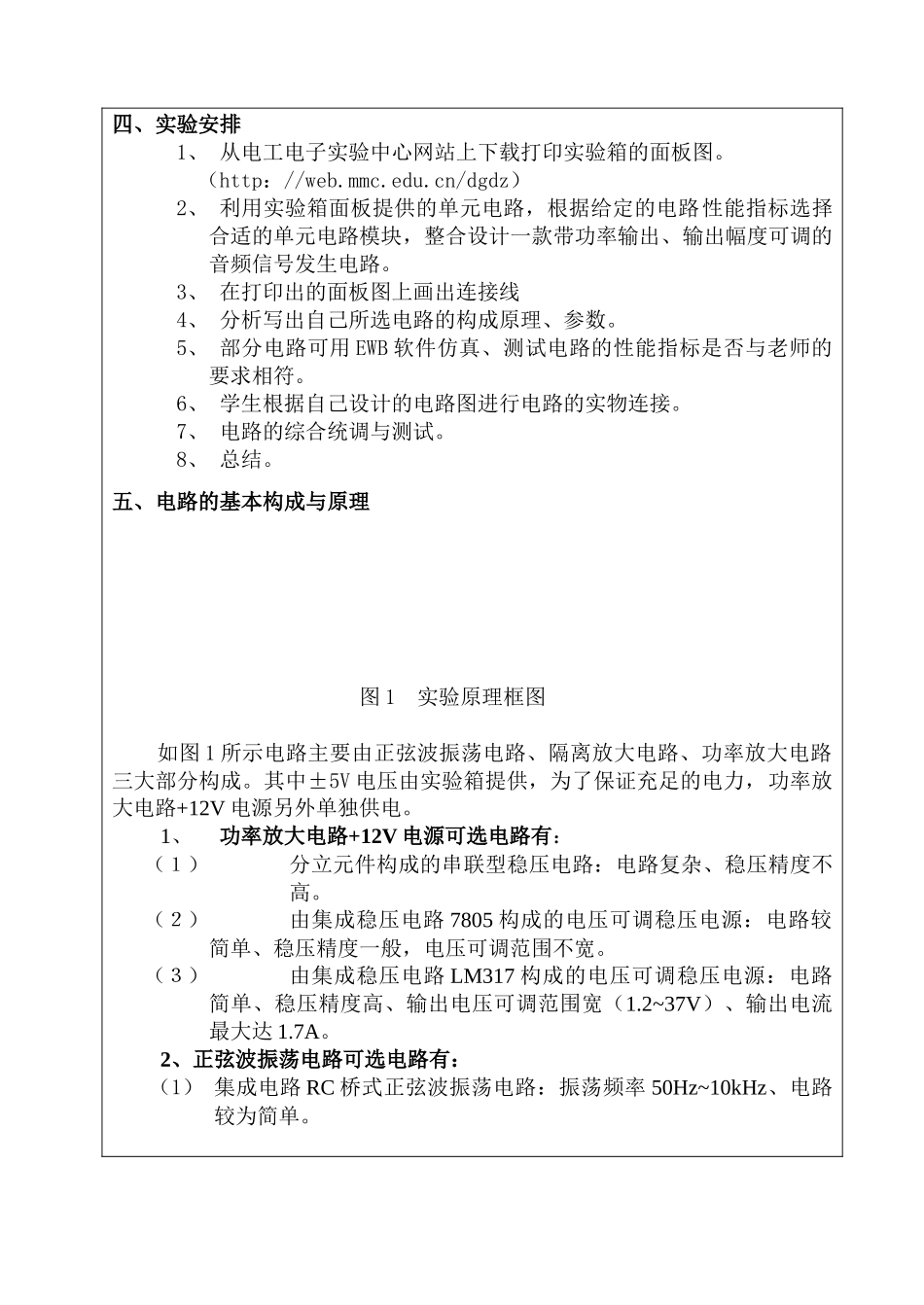

四、实验安排1、 从电工电子实验中心网站上下载打印实验箱的面板图
（http：//web
cn/dgdz）2、 利用实验箱面板提供的单元电路，根据给定的电路性能指标选择合适的单元电路模块，整合设计一款带功率输出、输出幅度可调的音频信号发生电路
