电力电子技术期末试卷VIP免费

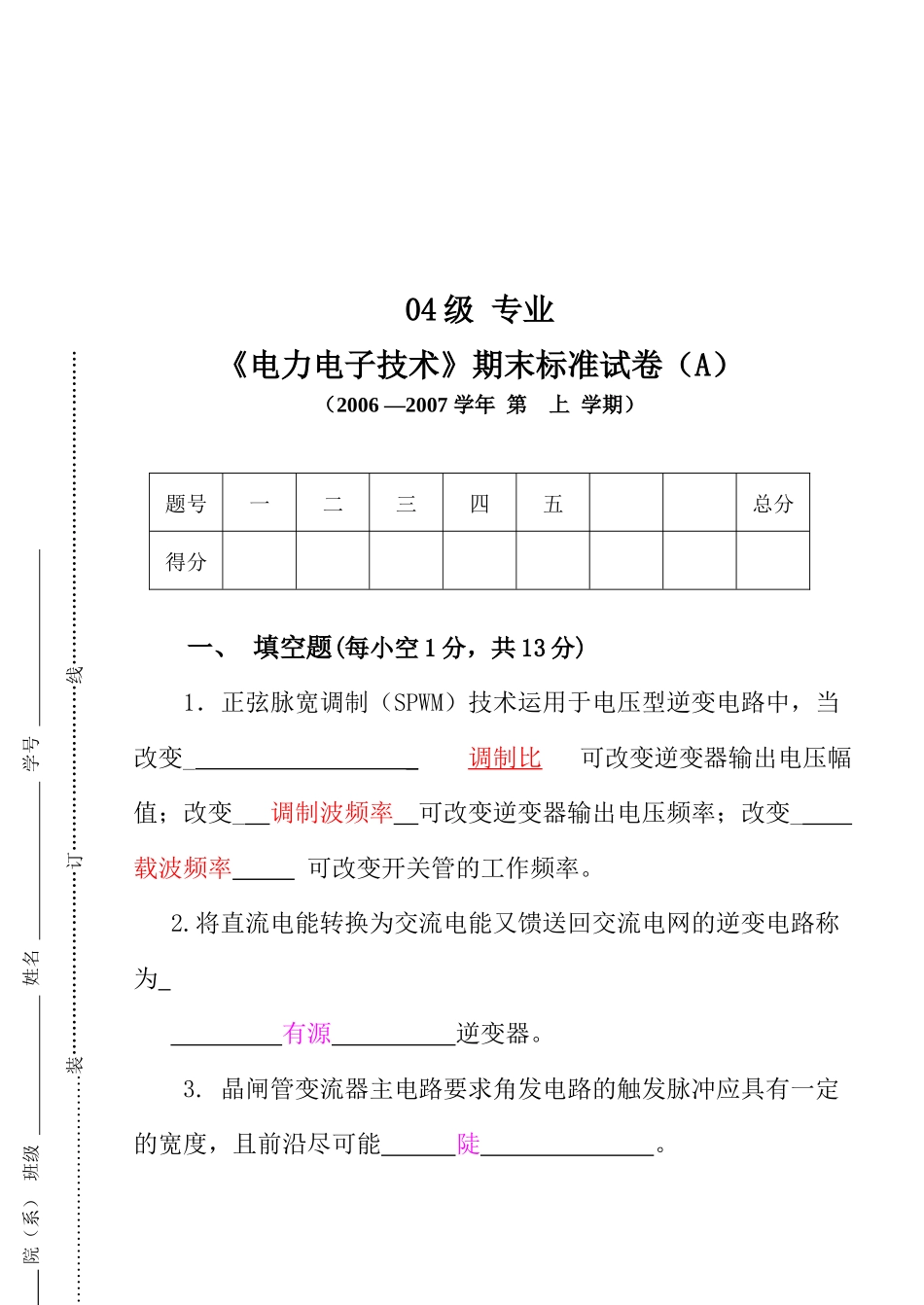

04 级 专业《电力电子技术》期末标准试卷（A）（2006 —2007 学年 第 上 学期） 题号一二三四五总分得分一、 填空题(每小空 1 分，共 13 分)1．正弦脉宽调制（SPWM）技术运用于电压型逆变电路中，当改变_ _ 调制比 可改变逆变器输出电压幅值；改变_ 调制波频率 可改变逆变器输出电压频率；改变_ 载波频率 可改变开关管的工作频率。2.将直流电能转换为交流电能又馈送回交流电网的逆变电路称为 有源 逆变器。3. 晶闸管变流器主电路要求角发电路的触发脉冲应具有一定的宽度，且前沿尽可能 陡 。 院（系） 班级 姓名 学号 ……………………………………………装…………………………订………………………线……………………………………………4. 电流型逆变器中间直流环节以 电感 贮能。5. 在 PWM 斩波器中，电压比较器两个输入端信号分别是三角波信号和 直流信号 6 . 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 120° 。7.在实际应用中，双向晶闸管常采用__Ⅰ+ 和 Ⅲ - _两种触发方式。8. 控 制 角 α 与 逆 变 角 β 之 间 的 关 系 为 β=л-α 。二、单项选择题(每小题 2 分，共 30 分。从每小题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内。) 1．在型号为 KP10-12G 中，数字 10 表示（B ）。 A.额定电压 10V B.额定电流 10A C.额定电压 1000V D.额定电流 1000A 2．下列电路中，不可以实现有源逆变的有（ B ）。 A.三相半波可控整流电路 B.三相桥式半控整流电路 C.单相桥式可控整流电路 D.单相全波可控整流电路外接续流二极管 3.整流变压器漏抗对电路的影响有（A ）。 院（系） 班级 姓名 学号 ……………………………………………装…………………………订………………………线…………………………………………… A.整流装置的功率因数降低 B.输出电压脉动减小 C.电流变化缓和 D.引起相间短路4．功率晶体管 GTR 从高电压小电流向低电压大电流跃变的现象称为（ B ）① 一次击穿 ②二次击穿 ③临界饱和 ④反向截止5．逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( B )① 大功率三极管 ②逆阻型晶闸管 ③双向晶闸管 ④可关断晶闸管6.已经导通了的晶闸管可被关断的条件是流过晶闸管的电流（A ）① 减小至维持电流 IH以下 ②减小至擎住电流 IL以下③...
