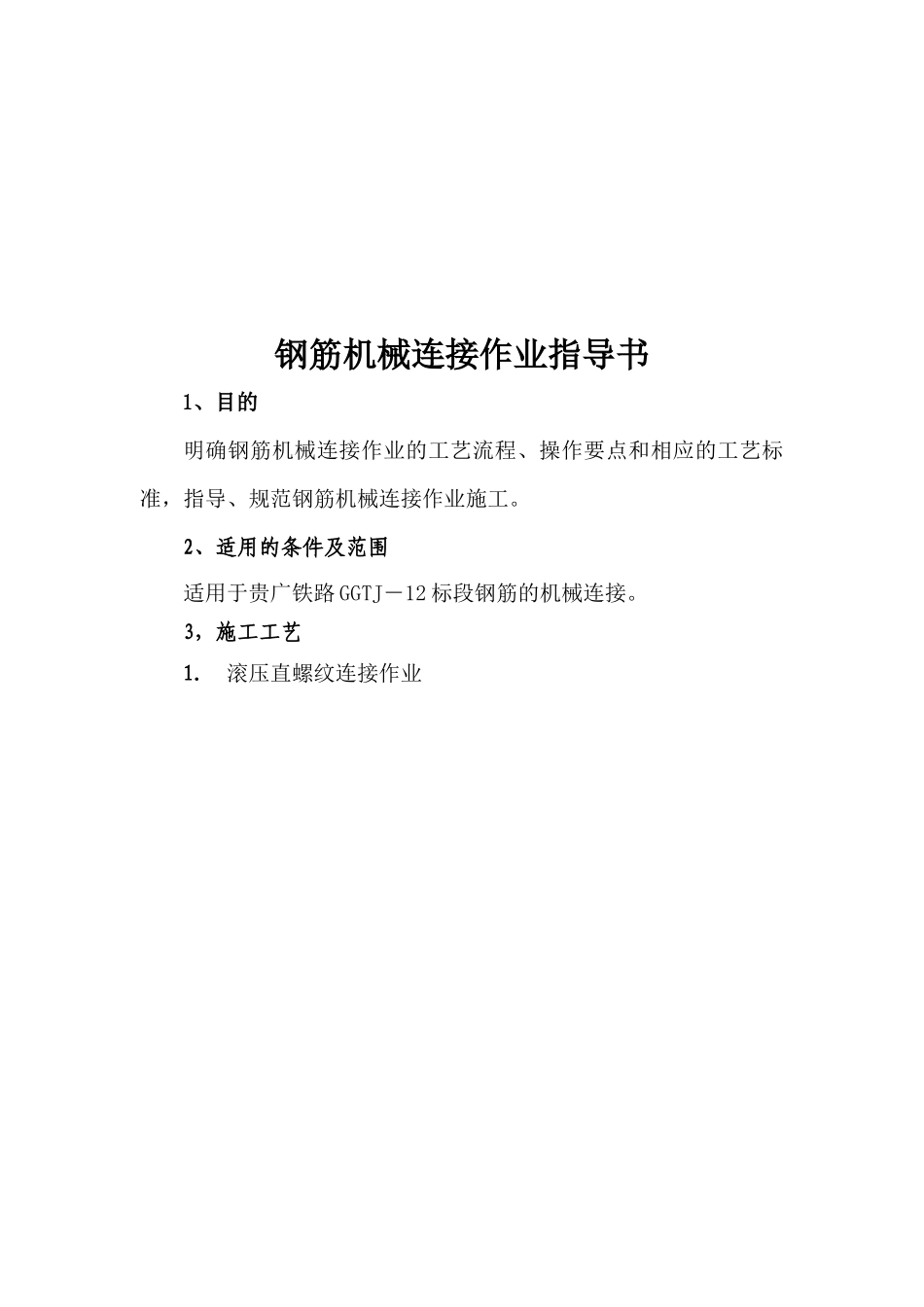

钢筋机械连接作业指导书1、目的明确钢筋机械连接作业的工艺流程、操作要点和相应的工艺标准，指导、规范钢筋机械连接作业施工。2、适用的条件及范围适用于贵广铁路 GGTJ－12 标段钢筋的机械连接。3，施工工艺1． 滚压直螺纹连接作业 1. JM 钢筋剥肋滚丝设备钢筋剥肋滚丝机是现场加工钢筋丝头的机械，是决定丝头质量和加工效率的关键因素。JM 型钢筋剥肋滚丝机由电控箱、虎钳组、张刀剥肋滚丝机构、减速机构、冷却机构、电机、机架等组成。主要参数见下表：2. JM 剥肋滚压直螺纹连接套筒直螺纹套筒是构成接头的重要组成部分，用 45 号优质碳素结构钢加工而成。机械性能应符合下表要求：套筒尺寸参数如下： 型号规格BG16BG18BG20BG22BG25BG28BG32BG36G40适用钢筋直径φ16φ18φ20φ22φ25φ28φ32φ36φ40套筒长度 H404550556066759099套筒外径 D25283133.53842.5485460螺纹大径×螺距M17×2.5M19×2.5M21×2.5M23×2.5M26×2.5M29×3.0M33×3.0M37×3.0M41×3.0备注符合上表尺寸参数的直螺纹套筒满足 HRB335、HRB400 钢筋Ⅰ级接头连接要求3. 丝头加工工艺及接头组接3.1 准备工作3.1.1 设备、工具、附件、配电装置的准备 滚丝机必须平稳着落在坚实的地面上，保证工作时稳固可靠。滚丝机机头前须搭设钢筋支架，待加工钢筋放在支架上，钢筋轴线与机头中心应在同一平面上。设备型号BLGS-40 系列外形尺寸（mm）1260×580×1070（最大外型）滚轮型号1622202528323640加工钢筋规格16、18、20、2220、22、2528、3236、40螺距（mm）2.53.0工作电压（V）380（50Hz，三相四线制）设备重量（kg）450～600主电机功率（kW）4水泵电机功率（kW）0.12项 目性能指标屈服强度 MPa≥355抗拉强度 MPa≥600延伸率 %≥16常用工具有：螺纹环规、定位块与棒、丝头保护帽、呆扳手（管钳）、测力扳手等。加 工 现 场 要 配 备 有 漏 电 保 护 器 的 配 电 箱 ， 箱 内 有 三 相 四 线 插 座（380V、20A）和接地端子。其它附件、易损易耗件：冷却润滑液、滚轮、滚针、垫片、滚轮轴、剥肋刀等。3.1.2 钢筋的准备钢筋端面要平整，并与钢筋轴线垂直。任何可能影响滚压螺纹牙型完整度的缺陷均应处理，如切口马蹄、翘边、坡度等。距钢筋端头 0.5 米范围内不得有影响钢筋丝头加工质量的弯曲。距钢筋端头 0.3 米范围内不得粘结沙土、砂浆等附着物。3.1.3 人员的准备加工钢筋丝头班组，每台滚丝机配操作人员一名，还要有接头...
