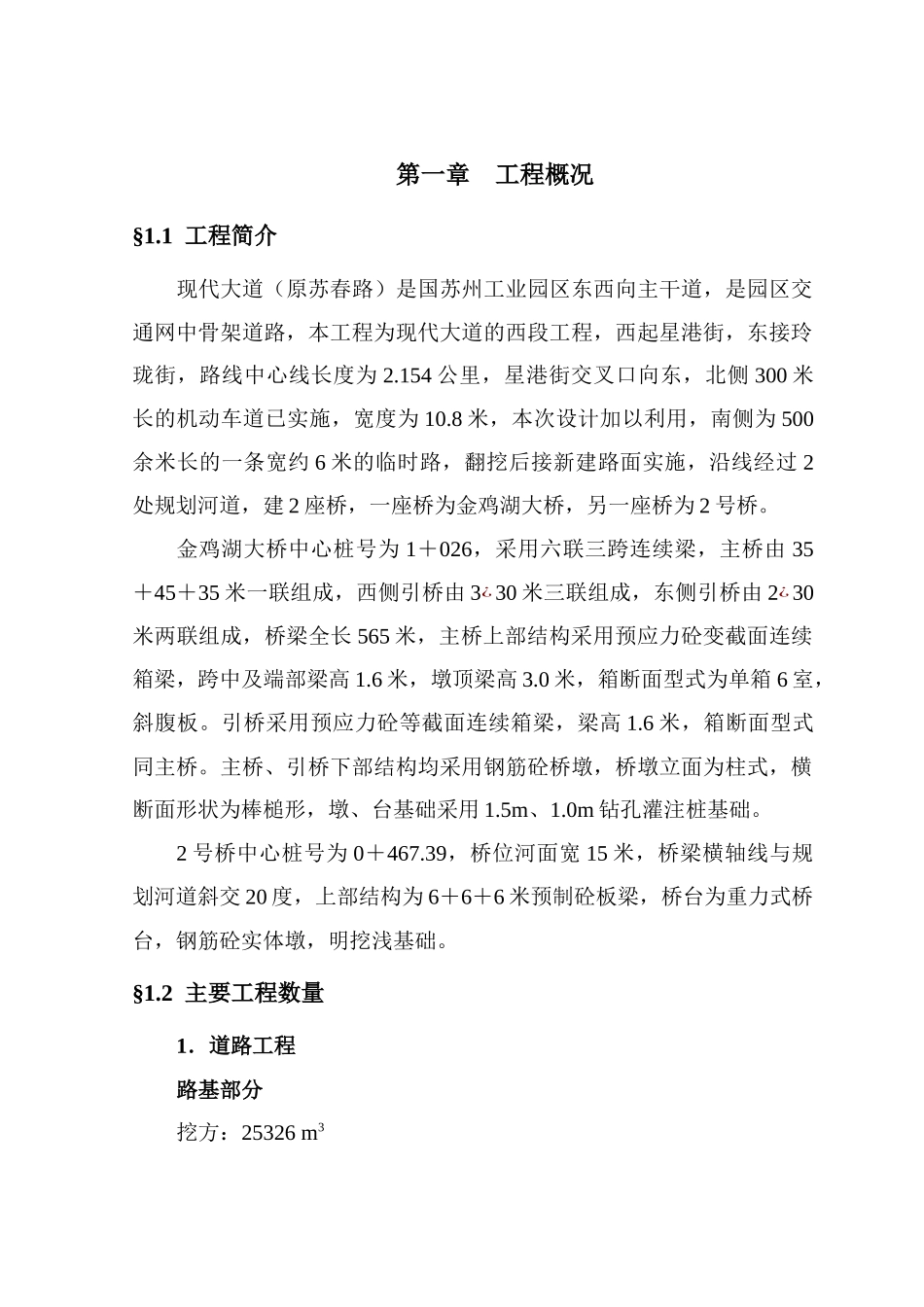

第一章 工程概况§1.1 工程简介现代大道（原苏春路）是国苏州工业园区东西向主干道，是园区交通网中骨架道路，本工程为现代大道的西段工程，西起星港街，东接玲珑街，路线中心线长度为 2.154 公里，星港街交叉口向东，北侧 300 米长的机动车道已实施，宽度为 10.8 米，本次设计加以利用，南侧为 500余米长的一条宽约 6 米的临时路，翻挖后接新建路面实施，沿线经过 2处规划河道，建 2 座桥，一座桥为金鸡湖大桥，另一座桥为 2 号桥。金鸡湖大桥中心桩号为 1＋026，采用六联三跨连续梁，主桥由 35＋45＋35 米一联组成，西侧引桥由 3¿30 米三联组成，东侧引桥由 2¿30米两联组成，桥梁全长 565 米，主桥上部结构采用预应力砼变截面连续箱梁，跨中及端部梁高 1.6 米，墩顶梁高 3.0 米，箱断面型式为单箱 6 室，斜腹板。引桥采用预应力砼等截面连续箱梁，梁高 1.6 米，箱断面型式同主桥。主桥、引桥下部结构均采用钢筋砼桥墩，桥墩立面为柱式，横断面形状为棒槌形，墩、台基础采用 1.5m、1.0m 钻孔灌注桩基础。2 号桥中心桩号为 0＋467.39，桥位河面宽 15 米，桥梁横轴线与规划河道斜交 20 度，上部结构为 6＋6＋6 米预制砼板梁，桥台为重力式桥台，钢筋砼实体墩，明挖浅基础。§1.2 主要工程数量1．道路工程路基部分挖方：25326 m3填方：151519 m3挖除沥青路面：3293 m2外运土方：126163m3行车道部分整理路床：64634m23cm 细粒式沥青砼：55936m25cm 中粒式沥青砼：52500m26cm 粗粒式沥青砼：52500m236cm 二灰碎石：61175m218cm 二灰土：64634m2人行道部分人行道整理：14901 m212cm 二灰碎石：312 m22．桥梁工程钻孔灌注桩：Φ1.5m 372 根，总长 20832m Φ1.0m 76 根，总长 2865mC20 砼：3283 m3C25 砼：43450 m3C30 砼：16128m3C40 砼：2540m3C50 砼：20600m3Φ j15.24钢绞线：817t钢筋：6655.2t§1.3 工程特点（1）、金鸡湖大桥地处金鸡湖一侧,桥墩均处于水中,水深约为 4 米,施工时需修截水坝拦水，清除淤泥，淤泥厚 1 米左右，工程量大。（2）、该工程地处市区，文明施工、环保要求高。（3）、工期紧迫：招标文件要求，本标段 2003 年 2 月 20 日开工，2004 年 2 月 20 日竣工，工期仅为 12 个月，由于金鸡湖大桥结构较复杂，工程项目较多，使得工期较为紧迫。第二章 编制依据§2.1 编制依据（1）、金鸡湖大桥工程施工招标文件及补遗书。（2）、现行国...
