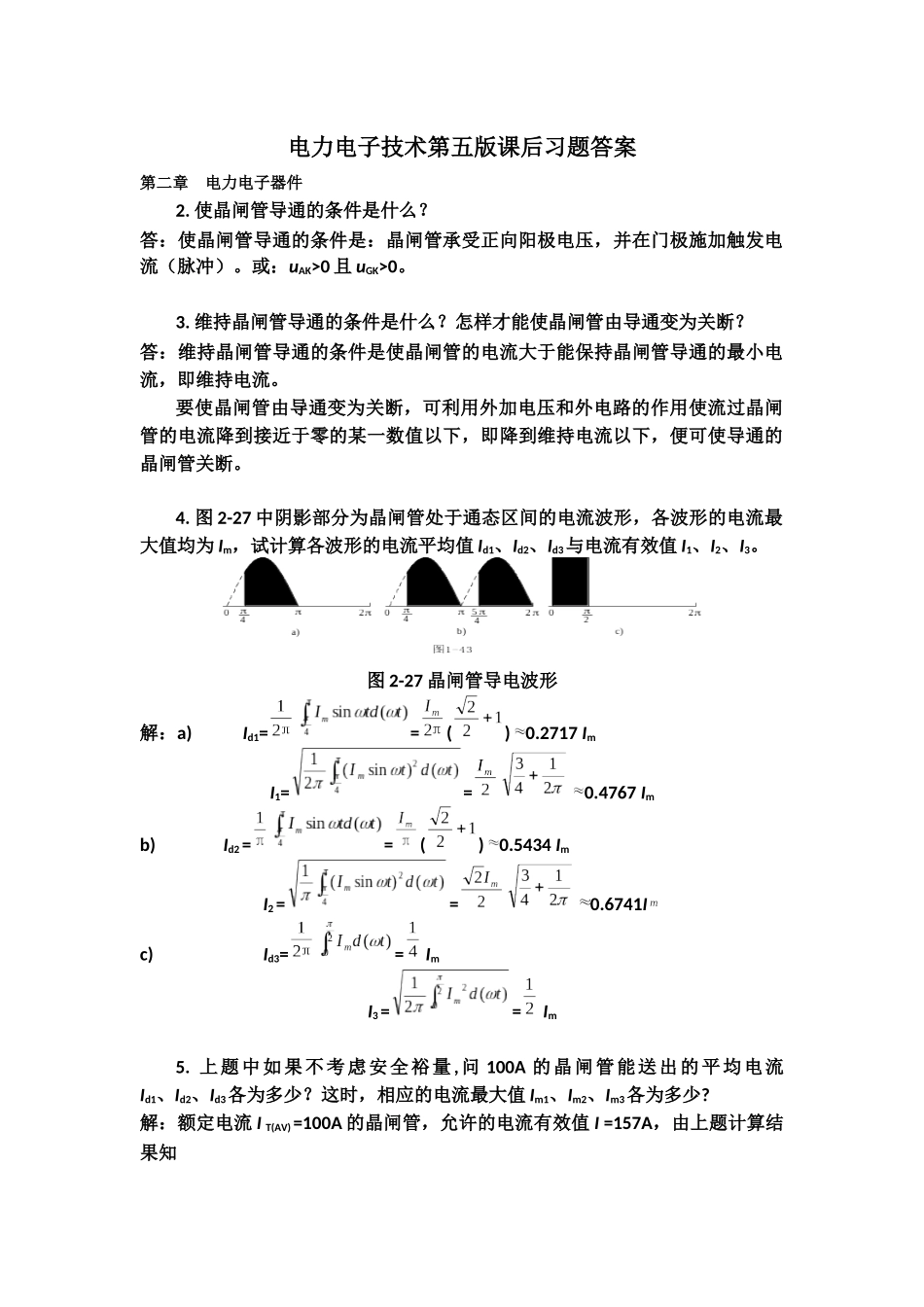

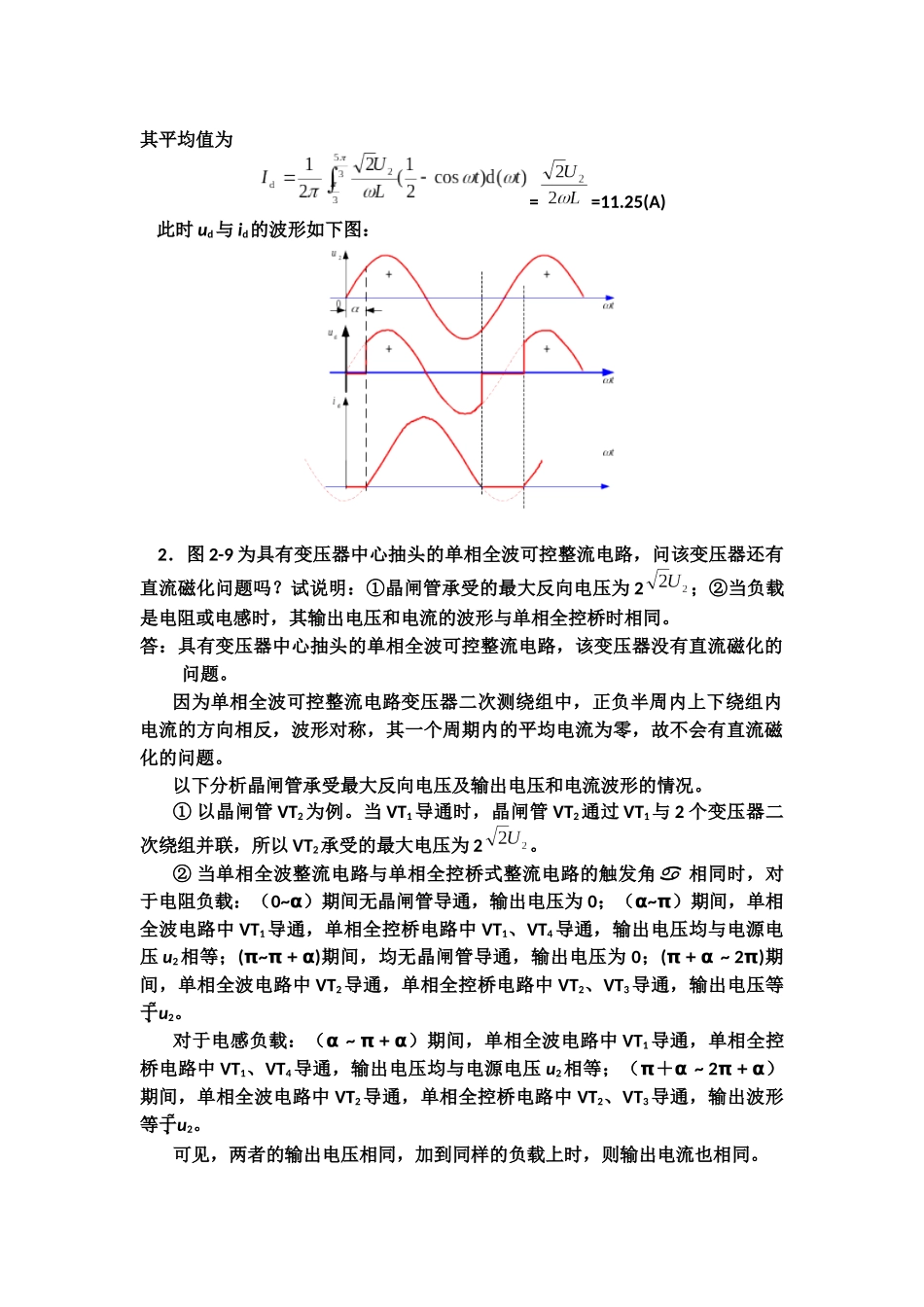

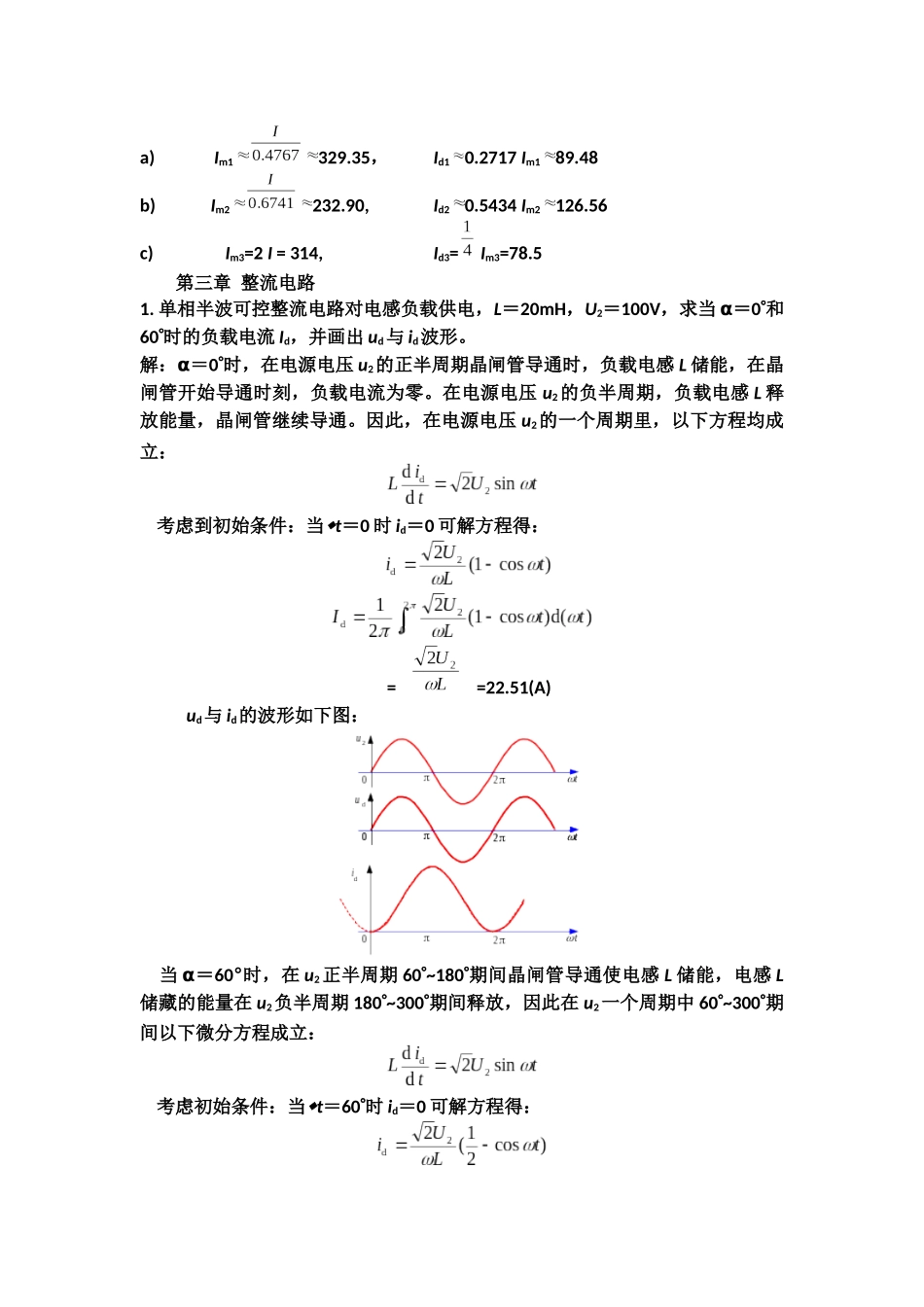

电力电子技术第五版课后习题答案第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0 且 uGK>0。3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。4. 图 2-27 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 Im，试计算各波形的电流平均值 Id1、Id2、Id3与电流有效值 I1、I2、I3。图 2-27 晶闸管导电波形解：a) Id1==()0.2717 ImI1==0.4767 Imb) Id2 ==()0.5434 ImI2 ==0.6741Ic) Id3== ImI3 == Im5. 上题中如果不考虑安全裕量 ,问 100A 的晶闸管能送出的平均电流Id1、Id2、Id3各为多少？这时，相应的电流最大值 Im1、Im2、Im3各为多少?解：额定电流 I T(AV) =100A 的晶闸管，允许的电流有效值 I =157A，由上题计算结果知a) Im1329.35，Id10.2717 Im189.48b) Im2232.90,Id20.5434 Im2126.56c) Im3=2 I = 314,Id3= Im3=78.5第三章 整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当 α＝0和60时的负载电流 Id，并画出 ud与 id波形。解：α＝0时，在电源电压 u2的正半周期晶闸管导通时，负载电感 L 储能，在晶闸管开始导通时刻，负载电流为零。在电源电压 u2的负半周期，负载电感 L 释放能量，晶闸管继续导通。因此，在电源电压 u2的一个周期里，以下方程均成立： 考虑到初始条件：当t＝0 时 id＝0 可解方程得：==22.51(A) ud与 id的波形如下图： 当 α＝60°时，在 u2正半周期 60~180期间晶闸管导通使电感 L 储能，电感 L储藏的能量在 u2负半周期 180~300期间释放，因此在 u2一个周期中 60~300期间以下微分方程成立： 考虑初始条件：当t＝60时 id＝0 可解方程得：其平均值为==11.25(A) 此时 ud与 id的波形如下图： 2．图 2-9 为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：①晶闸管承受的最大反向电压为 2；②当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。答：具有变...
