机械原理课程设计 摆动导杆偏置滑块机构设计VIP专享VIP免费

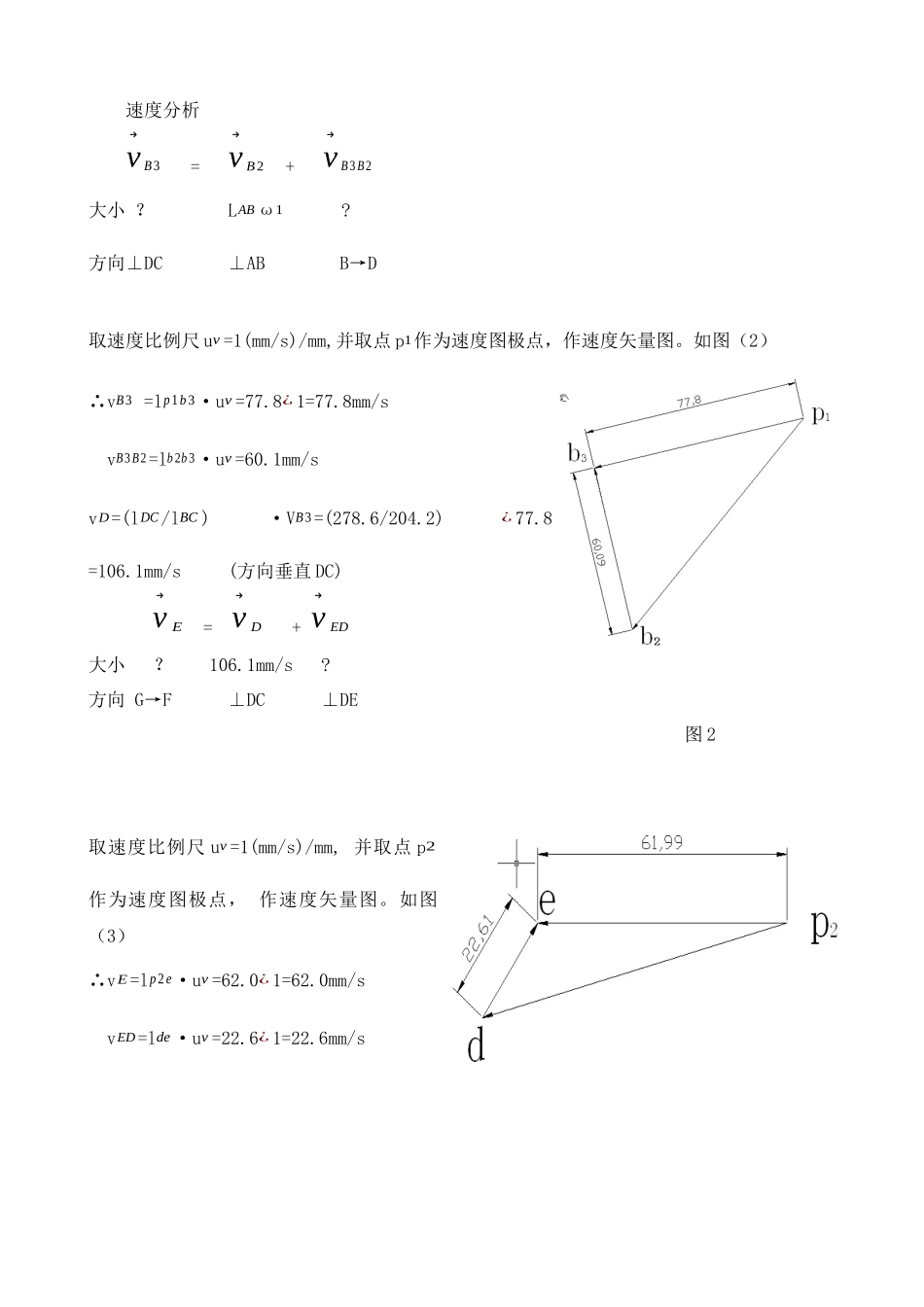

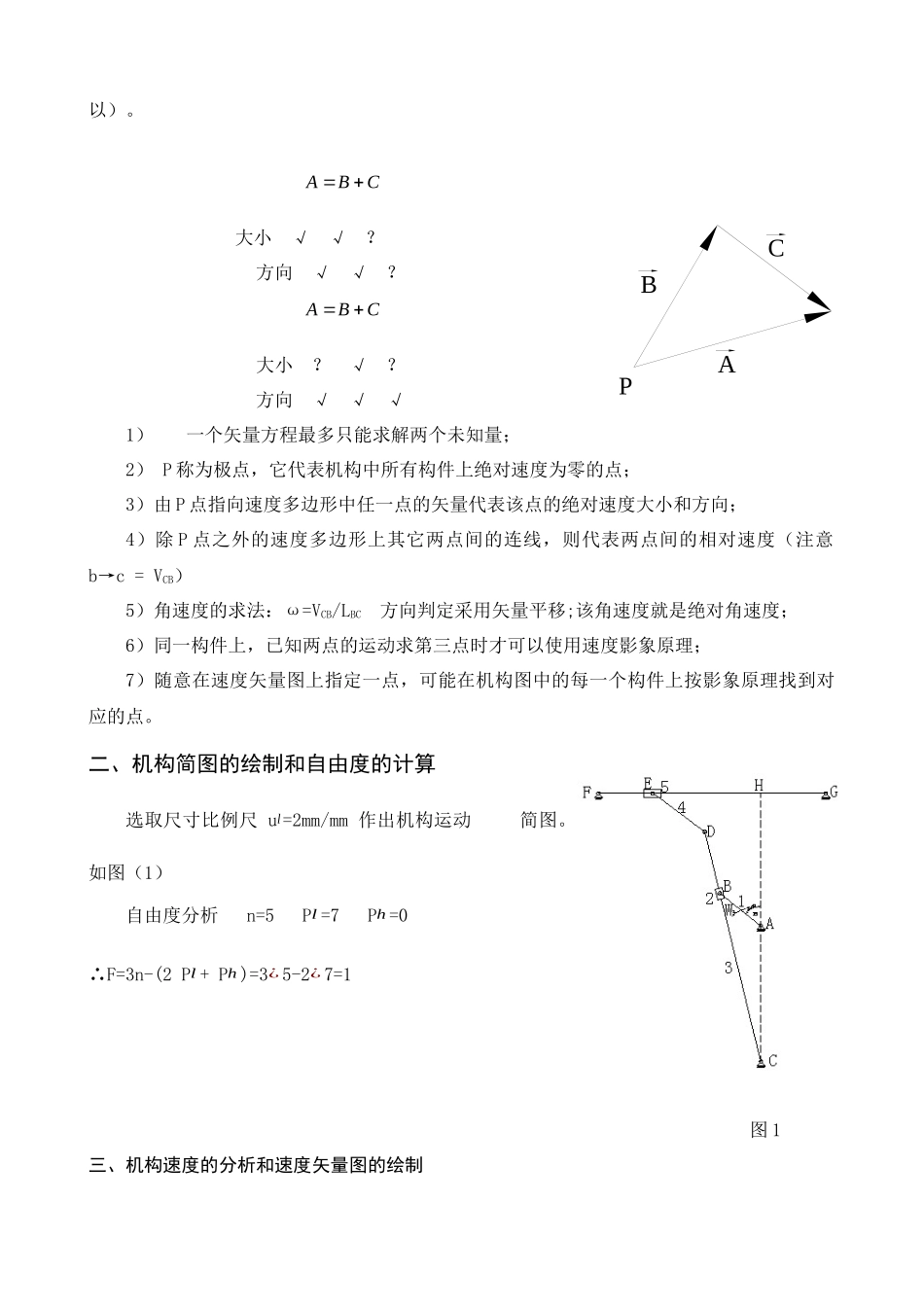

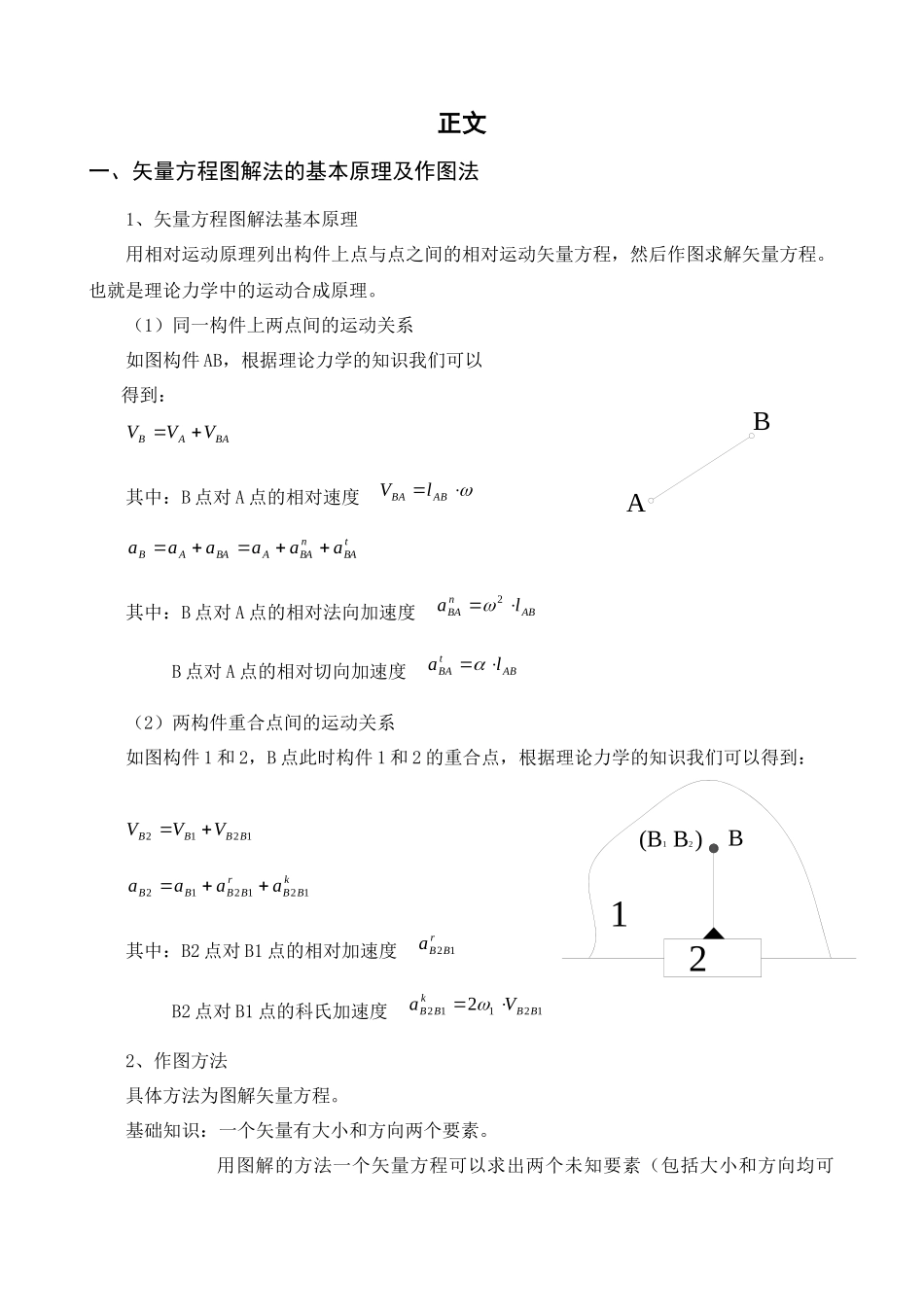

BA12B(B1 B2 )正文一、矢量方程图解法的基本原理及作图法1、矢量方程图解法基本原理用相对运动原理列出构件上点与点之间的相对运动矢量方程，然后作图求解矢量方程。也就是理论力学中的运动合成原理。（1）同一构件上两点间的运动关系如图构件 AB，根据理论力学的知识我们可以得到：其中：B 点对 A 点的相对速度 其中：B 点对 A 点的相对法向加速度 B 点对 A 点的相对切向加速度 （2）两构件重合点间的运动关系如图构件 1 和 2，B 点此时构件 1 和 2 的重合点，根据理论力学的知识我们可以得到：其中：B2 点对 B1 点的相对加速度 B2 点对 B1 点的科氏加速度 2、作图方法具体方法为图解矢量方程。基础知识：一个矢量有大小和方向两个要素。 用图解的方法一个矢量方程可以求出两个未知要素（包括大小和方向均可BAABVVV ABBAlVtBAnBAABAABaaaaaaABnBAla2ABtBAla1212BBBBVVVkBBrBBBBaaaa121212rBBa12121122BBkBBVa PBAC以）。大小 √ √ ？方向 √ √ ？大小 ？ √ ？方向 √ √ √1）一个矢量方程最多只能求解两个未知量；2） P 称为极点，它代表机构中所有构件上绝对速度为零的点；3）由 P 点指向速度多边形中任一点的矢量代表该点的绝对速度大小和方向；4）除 P 点之外的速度多边形上其它两点间的连线，则代表两点间的相对速度（注意b→c = VCB）5）角速度的求法：ω=VCB/LBC 方向判定采用矢量平移;该角速度就是绝对角速度；6）同一构件上，已知两点的运动求第三点时才可以使用速度影象原理；7）随意在速度矢量图上指定一点，可能在机构图中的每一个构件上按影象原理找到对应的点。二、机构简图的绘制和自由度的计算选取尺寸比例尺 ul=2mm/mm 作出机构运动 简图。如图（1）自由度分析 n=5 Pl =7 Ph =0∴F=3n-(2 Pl + Ph )=3¿ 5-2¿ 7=1 图 1三、机构速度的分析和速度矢量图的绘制 CBACBA速度分析v→B3 = v→B2 + v→B3B2大小 ？ LAB ω1 ?方向⊥DC ⊥AB B→D取速度比例尺 uv =1(mm/s)/mm,并取点 p1作为速度图极点，作速度矢量图。如图（2）∴vB3 =lp1b 3·uv =77.8¿ 1=77.8mm/s vB3B2=lb2b3·uv =60.1mm/svD=(lDC/lBC ) ·VB3=(278.6/204.2) ¿ 77.8 =106.1mm/s (方向垂直 DC)v→E = v→D + v→ED大小 ？ 106.1mm/s...
