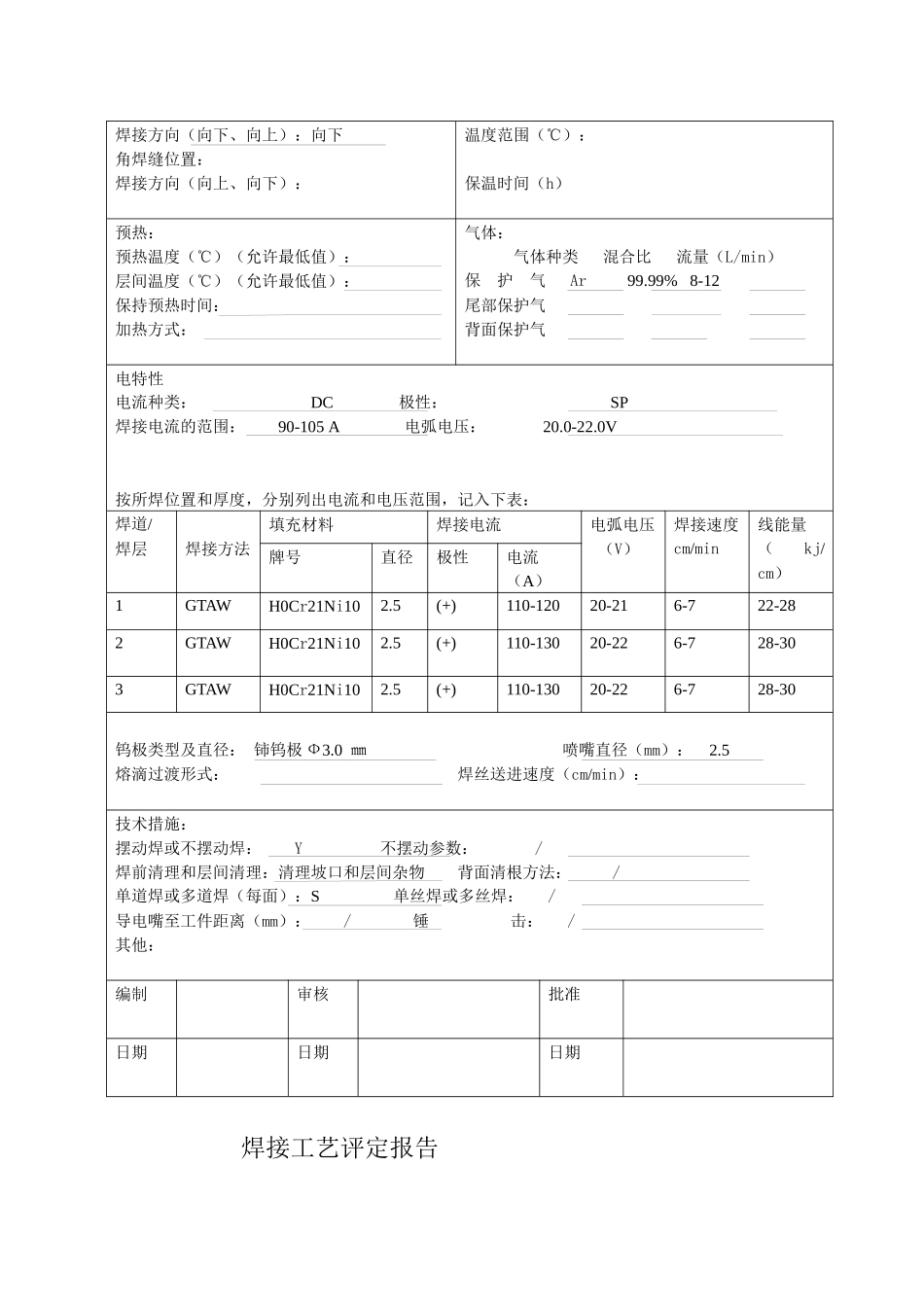

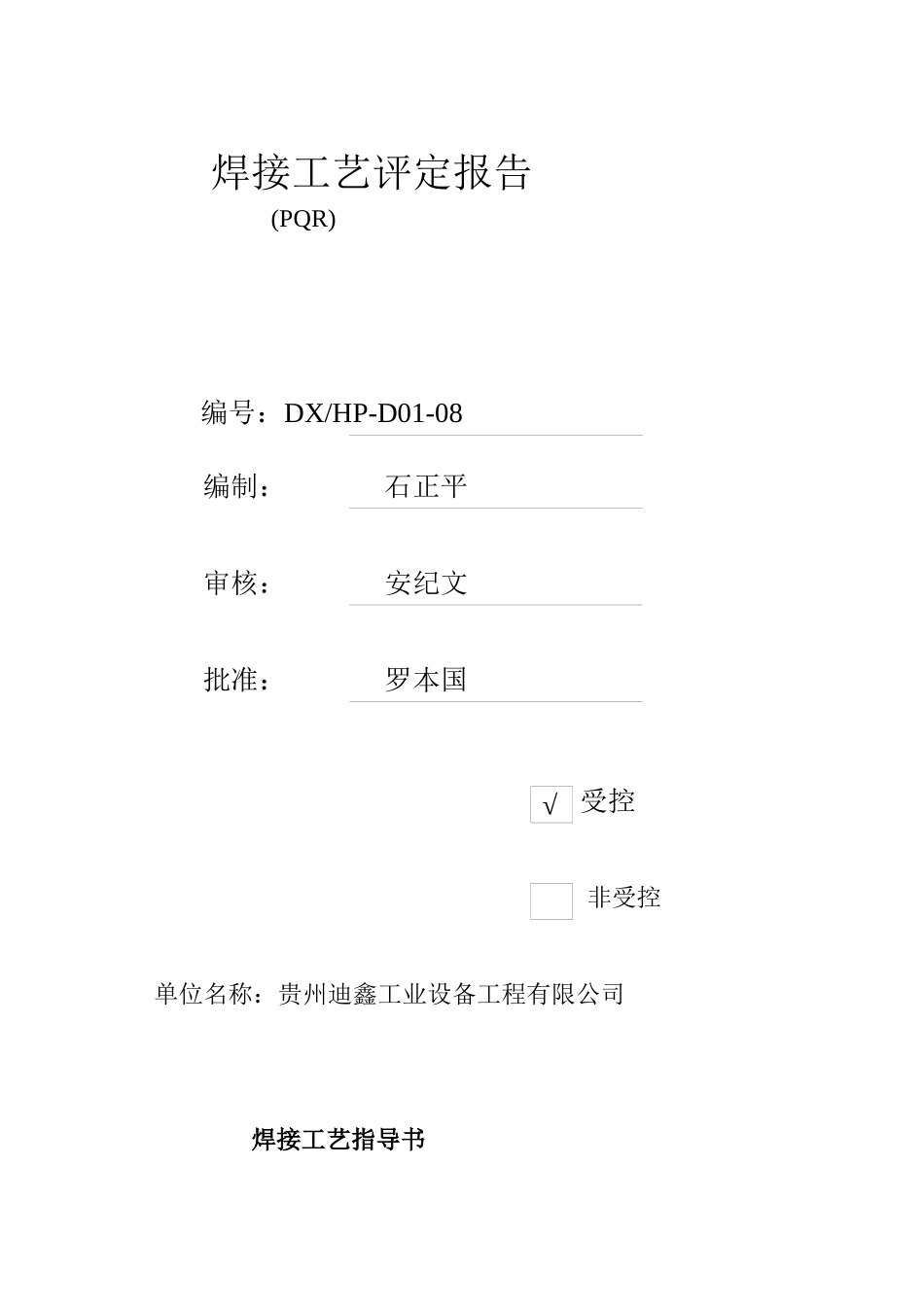

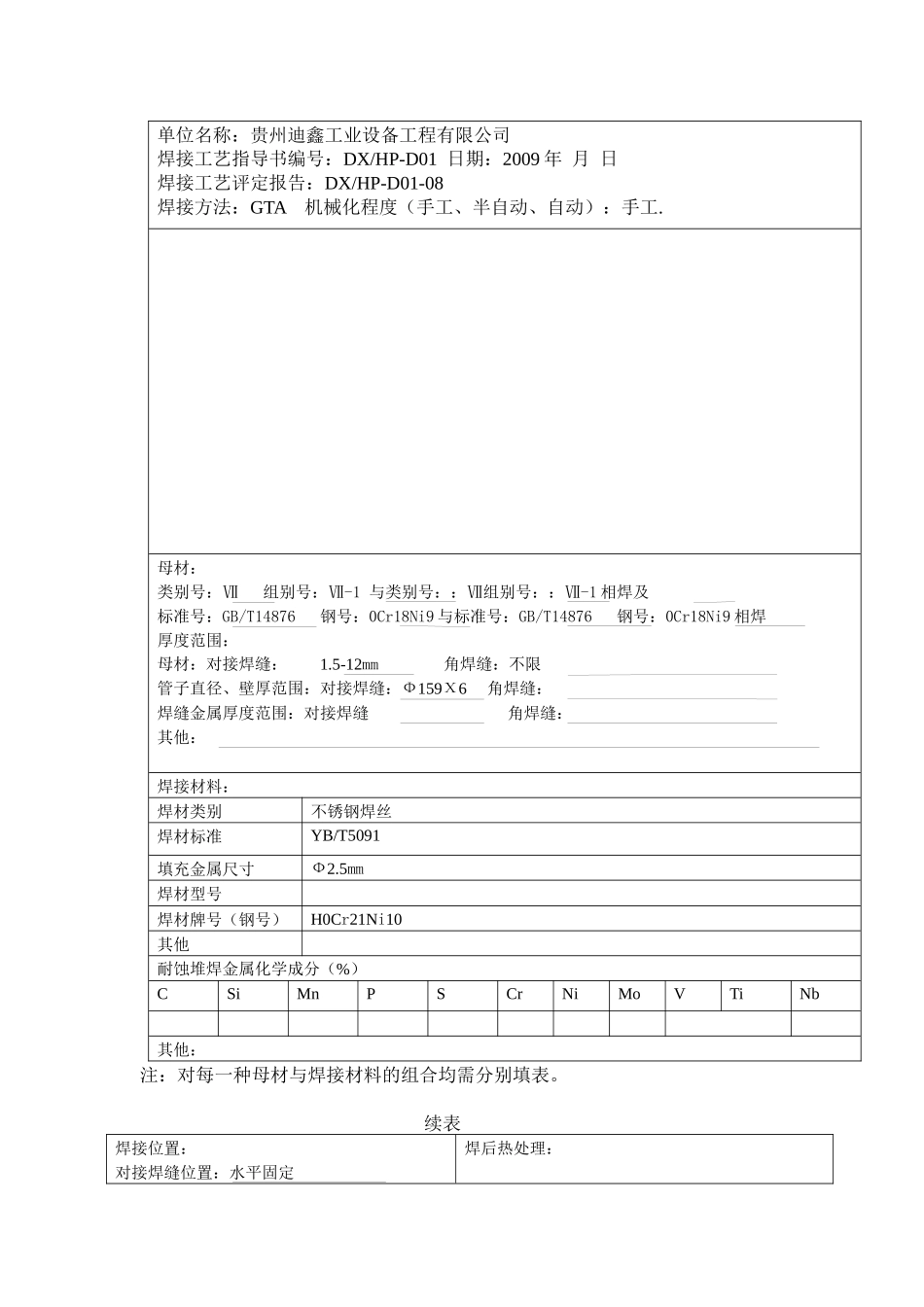

焊接工艺评定报告 (PQR) 编号：DX/HP-D01-08 编制： 石正平 审核： 安纪文 批准： 罗本国 受控非受控单位名称：贵州迪鑫工业设备工程有限公司 焊接工艺指导书√单位名称：贵州迪鑫工业设备工程有限公司焊接工艺指导书编号：DX/HP-D01 日期：2009 年 月 日 焊接工艺评定报告：DX/HP-D01-08焊接方法：GTA 机械化程度（手工、半自动、自动）：手工.母材：类别号：Ⅶ 组别号：Ⅶ-1 与类别号：：Ⅶ组别号：：Ⅶ-1 相焊及标准号：GB/T14876 钢号：0Cr18Ni9 与标准号：GB/T14876 钢号：0Cr18Ni9 相焊厚度范围：母材：对接焊缝： 1.5-12mm 角焊缝：不限 管子直径、壁厚范围：对接焊缝：Ф159Χ6 角焊缝：焊缝金属厚度范围：对接焊缝 角焊缝： 其他：焊接材料：焊材类别不锈钢焊丝焊材标准YB/T5091填充金属尺寸Ф2.5mm焊材型号焊材牌号（钢号）H0Cr21Ni10其他耐蚀堆焊金属化学成分（%）CSiMnPSCrNiMoVTiNb其他：注：对每一种母材与焊接材料的组合均需分别填表。 续表焊接位置：对接焊缝位置：水平固定焊后热处理：焊接方向（向下、向上）：向下角焊缝位置：焊接方向（向上、向下）：温度范围（℃）：保温时间（h）预热：预热温度（℃）（允许最低值）：层间温度（℃）（允许最低值）：保持预热时间：加热方式：气体： 气体种类 混合比 流量（L/min）保 护 气 Ar 99.99% 8-12尾部保护气背面保护气电特性电流种类： DC 极性： SP焊接电流的范围： 90-105 A 电弧电压： 20.0-22.0V按所焊位置和厚度，分别列出电流和电压范围，记入下表：焊道/焊层焊接方法填充材料焊接电流电弧电压 （V）焊接速度cm/min线能量（kj/ cm）牌号直径极性电流（A）1GTAWH0Cr21Ni102.5(+)110-12020-216-722-282GTAWH0Cr21Ni102.5(+)110-13020-226-728-303GTAWH0Cr21Ni102.5(+)110-13020-226-728-30钨极类型及直径： 铈钨极 Ф3.0 ㎜ 喷嘴直径（mm）： 2.5熔滴过渡形式： 焊丝送进速度（cm/min）：技术措施：摆动焊或不摆动焊： Y 不摆动参数： /焊前清理和层间清理：清理坡口和层间杂物 背面清根方法： /单道焊或多道焊（每面）：S 单丝焊或多丝焊： /导电嘴至工件距离（mm）： / 锤 击： /其他：编制审核批准日期日期日期 焊接工艺评定报告单位名称：焊接工艺评定报告编号：DX/HP-D01-08 焊接工艺指导书编号：DX/HP-DO1焊接方法：GTAW 机械化程度（手工、半自动、自动）： 手工接头简图：（坡口形式、尺寸、衬...
