1师航教育一对一个性化辅导讲义标题：化学图像题解决图像的问题必须注意如下二点1
必须明确题目所描述的化学情景：2
看懂图象所描述的化学意义

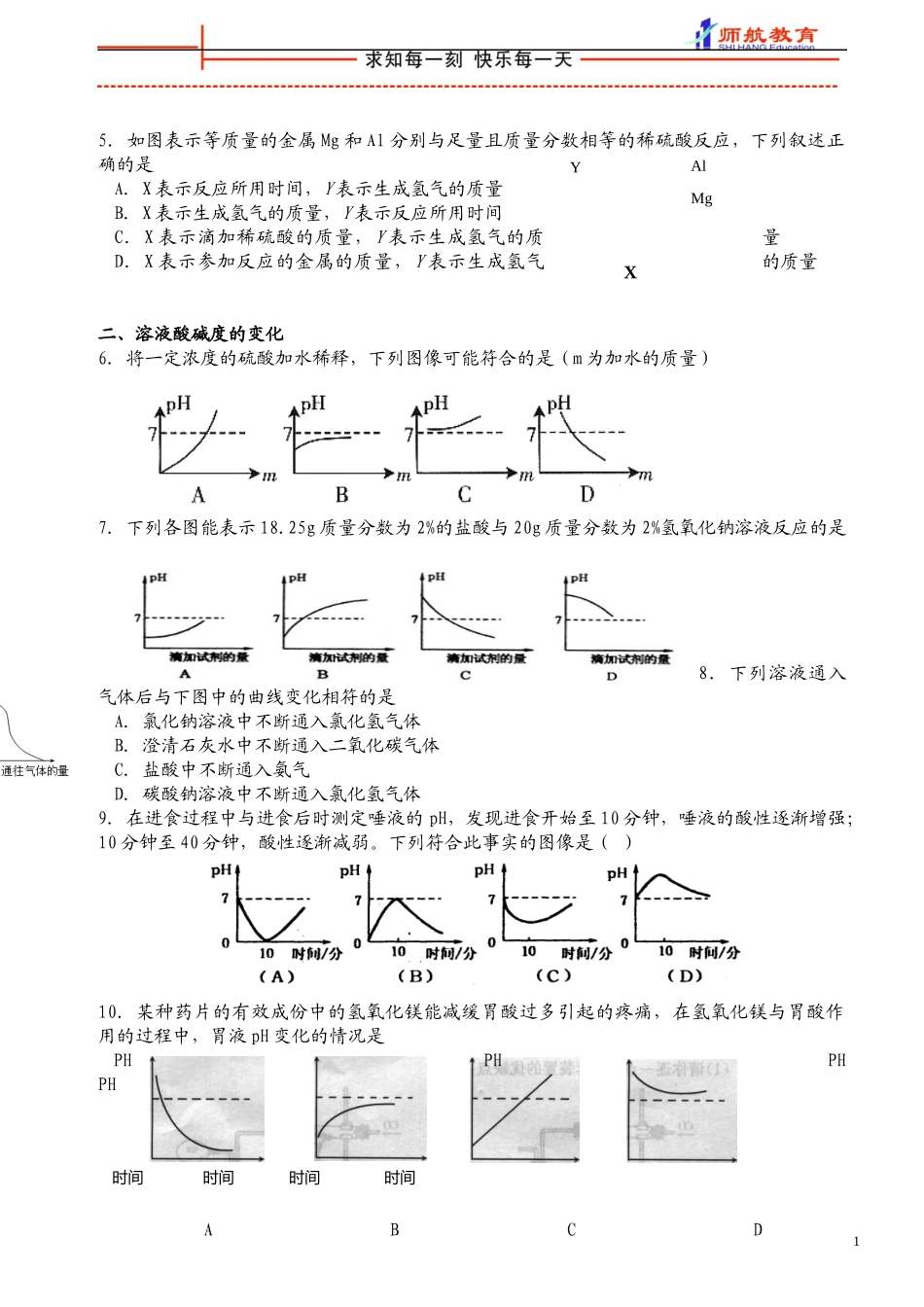

一、金属与酸反应类型1．室温下，等质量的镁片和铝片分别与足量的稀硫酸反应，产生氢气的质量(m)与时间(t)的关系图正确的是2．用相同质量的镁、铝、锌，分别跟足量的相同浓度的盐酸反应，反应情况用下列图线表示，纵坐标是氢气的质量，横坐标是反应时间，其中图线正确的是3．过量的Mg、Zn、Fe三种金属分别与等质量等浓度的稀硫酸反应，放出H2的质量w与时间t的关系曲线正确的是4．等质量的三种金属a、b、c和相同浓度的足量的稀硫酸反应，都生成＋2价金属的硫酸盐，其反应情况如右图所示，则下列判断正确的一组是金属活动性顺序相对原子质量大小排序AacBacCa>c>bc>b>aDa>b>ca>b>cXYAlMg时间时间时间时间15．如图表示等质量的金属Mg和Al分别与足量且质量分数相等的稀硫酸反应，下列叙述正确的是A．X表示反应所用时间，Y表示生成氢气的质量B．X表示生成氢气的质量，Y表示反应所用时间C．X表示滴加稀硫酸的质量，Y表示生成氢气的质量D．X表示参加反应的金属的质量，Y表示生成氢气的质量二、溶液酸碱度的变化6．将一定浓度的硫酸加水稀释，下列图像可能符合的是（m为加水的质量）7．下列各图能表示18
25g质量分数为2%的盐酸与20g质量分数为2%氢氧化钠溶液反应的是8．下列溶液通入气体后与下图中的曲线变化相符的是A．氯化钠溶液中不断通入氯化氢气体B．澄清石灰水中不断通入二氧化碳气体C．盐酸中不断通入氨气D．碳酸钠溶液中不断通入氯化氢气体9．在进食过程中与进食后时测定唾液的pH，发现进食开始至10分钟，唾液的酸性逐渐增强；10分钟至40分钟，酸性逐渐减弱
下列符合此事实的图像是（）10．某种药片的有效成份中的氢氧化镁能减缓胃酸过多引起的疼痛，在氢
