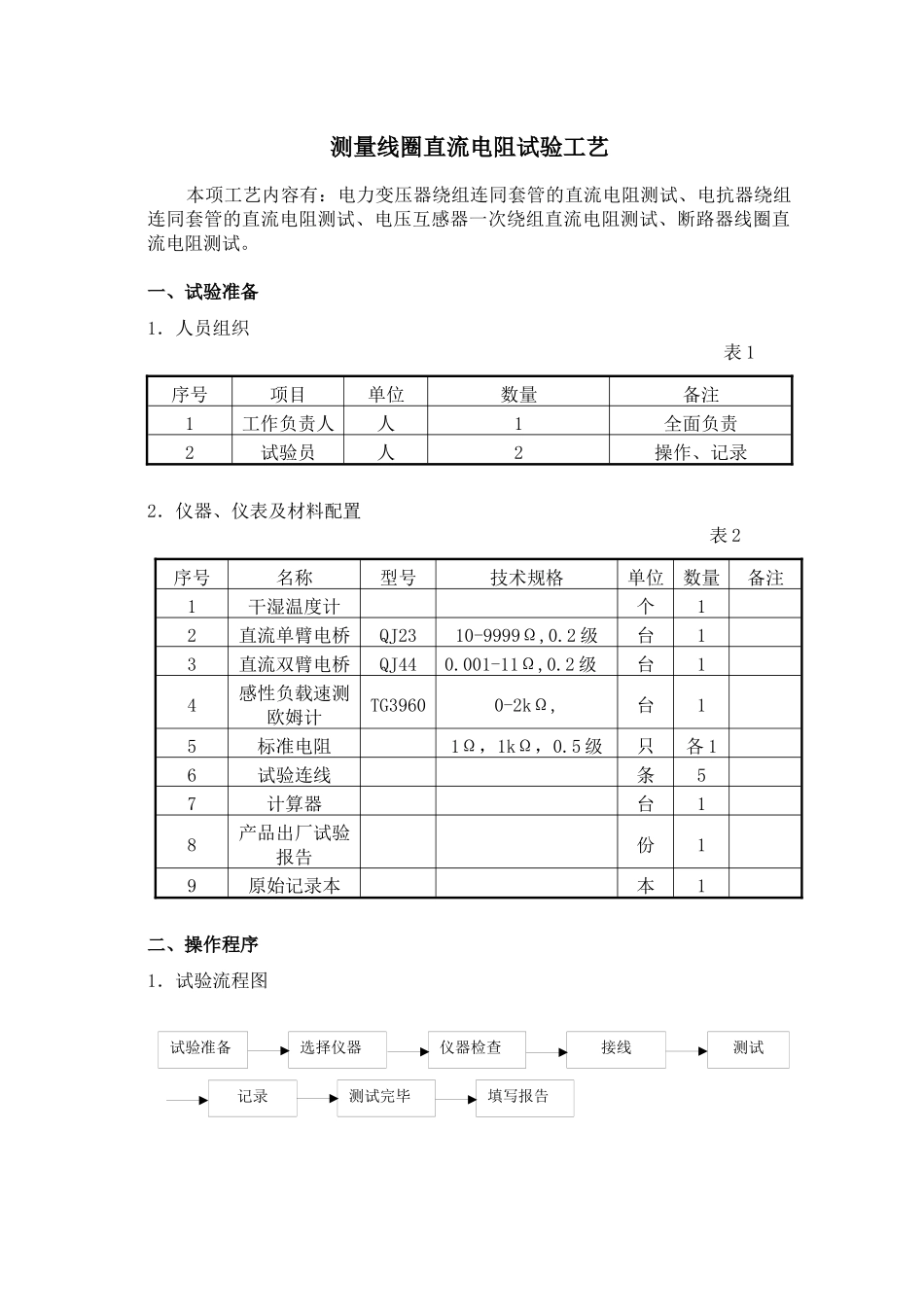

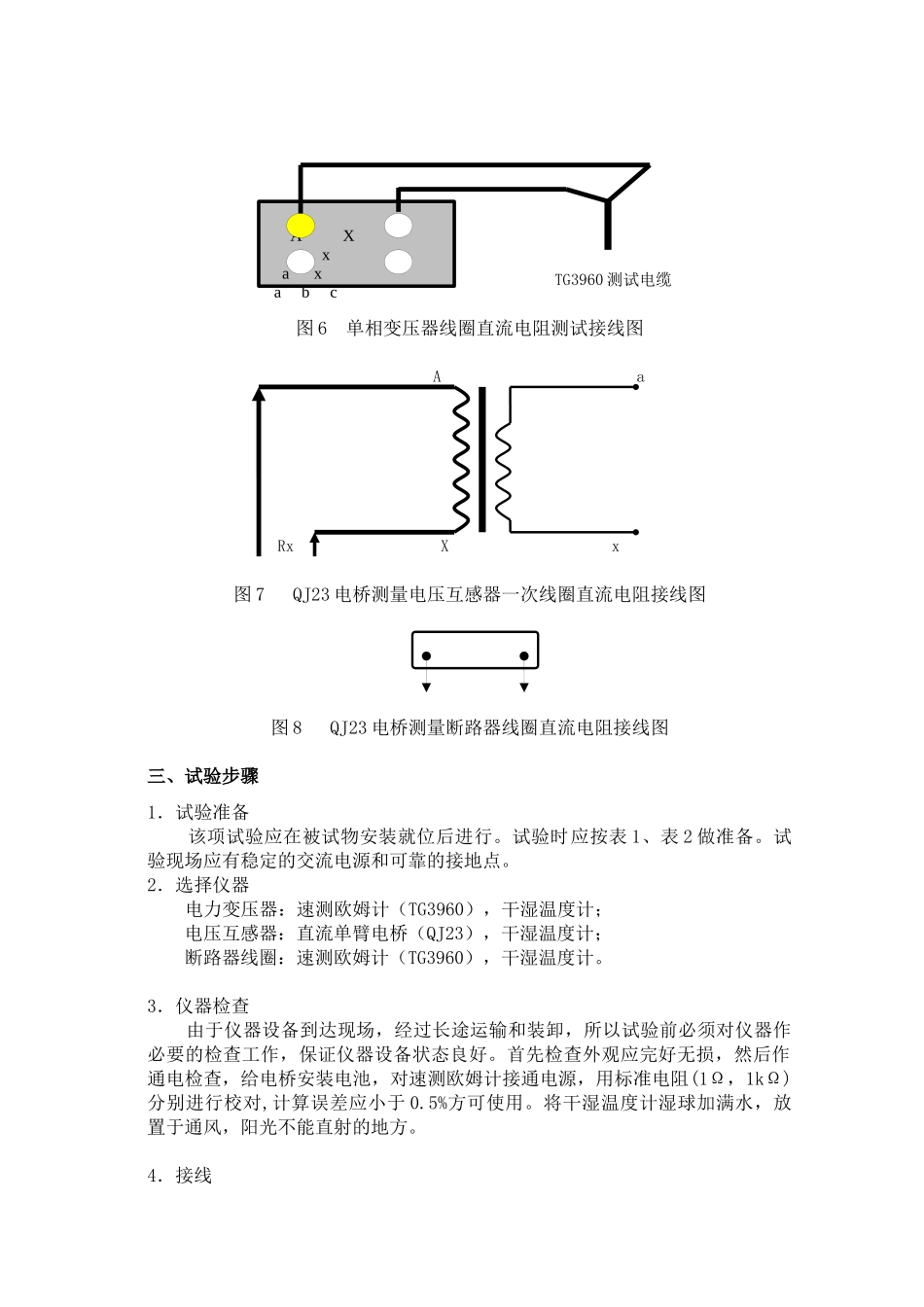

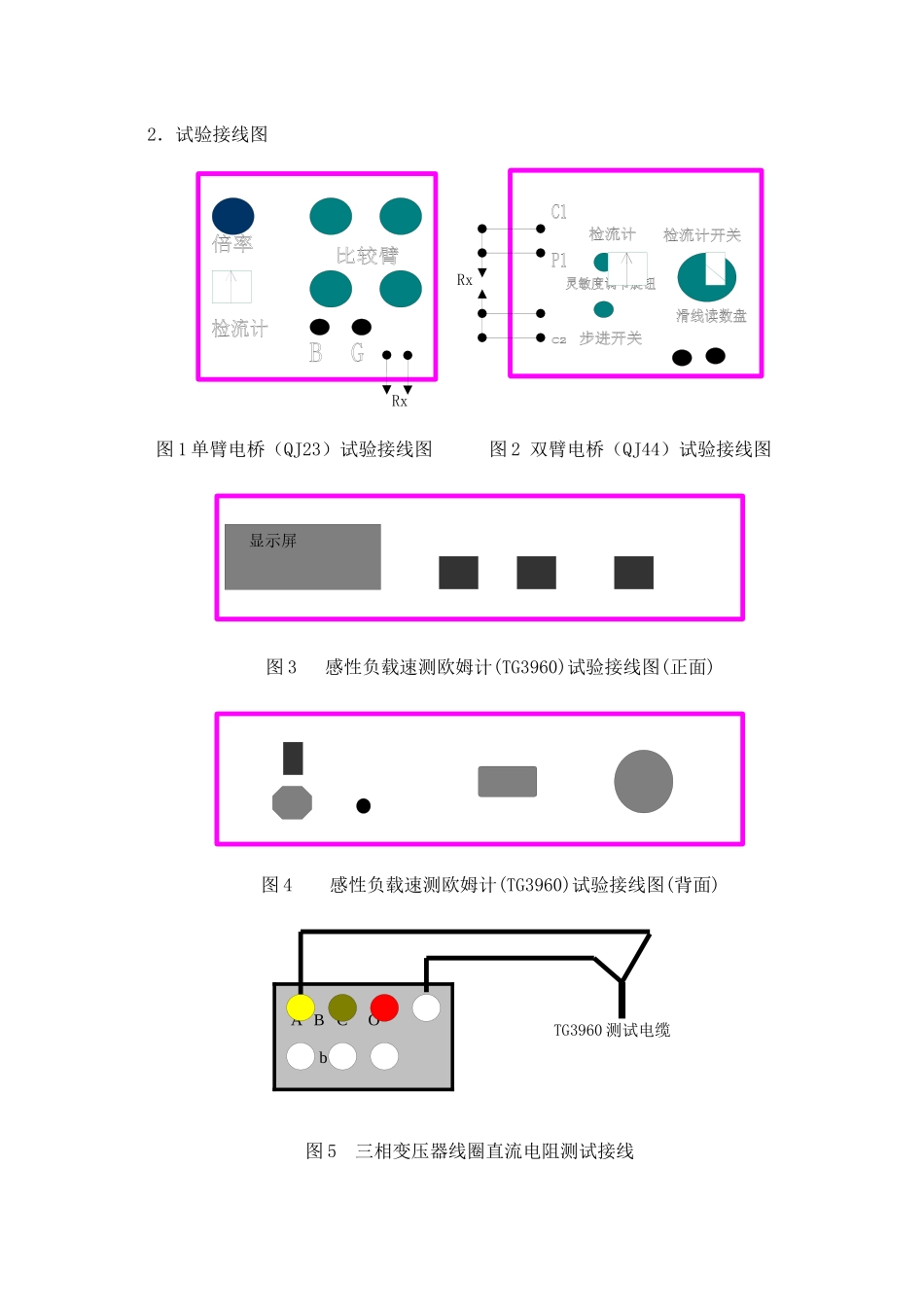

试验准备选择仪器仪器检查接线测试记录测试完毕填写报告测量线圈直流电阻试验工艺 本项工艺内容有：电力变压器绕组连同套管的直流电阻测试、电抗器绕组连同套管的直流电阻测试、电压互感器一次绕组直流电阻测试、断路器线圈直流电阻测试。一、试验准备1．人员组织 表 1序号项目单位数量备注1工作负责人人1全面负责2试验员人2操作、记录2．仪器、仪表及材料配置 表 2序号名称型号技术规格单位数量备注1干湿温度计个12直流单臂电桥QJ2310-9999Ω,0.2 级台13直流双臂电桥QJ440.001-11Ω,0.2 级台14感性负载速测欧姆计TG39600-2kΩ,台15标准电阻1Ω，1kΩ，0.5 级只各 16试验连线条57计算器台18产品出厂试验报告份19原始记录本本1二、操作程序1．试验流程图2．试验接线图 Rx Rx 图 1 单臂电桥（QJ23）试验接线图 图 2 双臂电桥（QJ44）试验接线图 图 3 感性负载速测欧姆计(TG3960)试验接线图(正面)图 4 感性负载速测欧姆计(TG3960)试验接线图(背面) TG3960 测试电缆 图 5 三相变压器线圈直流电阻测试接线 显示屏 A B C O a b c A X a x a x a b c TG3960 测试电缆图 6 单相变压器线圈直流电阻测试接线图 A a Rx X x 图 7 QJ23 电桥测量电压互感器一次线圈直流电阻接线图图 8 QJ23 电桥测量断路器线圈直流电阻接线图三、试验步骤1．试验准备该项试验应在被试物安装就位后进行。试验时应按表 1、表 2 做准备。试验现场应有稳定的交流电源和可靠的接地点。2．选择仪器电力变压器：速测欧姆计（TG3960），干湿温度计；电压互感器：直流单臂电桥（QJ23），干湿温度计；断路器线圈：速测欧姆计（TG3960），干湿温度计。 3．仪器检查 由于仪器设备到达现场，经过长途运输和装卸，所以试验前必须对仪器作必要的检查工作，保证仪器设备状态良好。首先检查外观应完好无损，然后作通电检查，给电桥安装电池，对速测欧姆计接通电源，用标准电阻(1Ω，1kΩ)分别进行校对,计算误差应小于 0.5%方可使用。将干湿温度计湿球加满水，放置于通风，阳光不能直射的地方。 4．接线接线前应拆除被试设备的外部连线，拆前应做好标记，防止错误恢复。 测量三相电力变压器、电抗器线圈直流电阻按图 5 接线；测量单相电力变压器线圈直流电阻按图 6 接线；测量电压互感器一次线圈直流电阻按图 7 接线；测量断路器线圈直流电阻按图 8 接线；接线后应由工作负责人确认。 5．测试由一名试验员操作仪器，...
