集中协调式交通信号控制机VIP免费

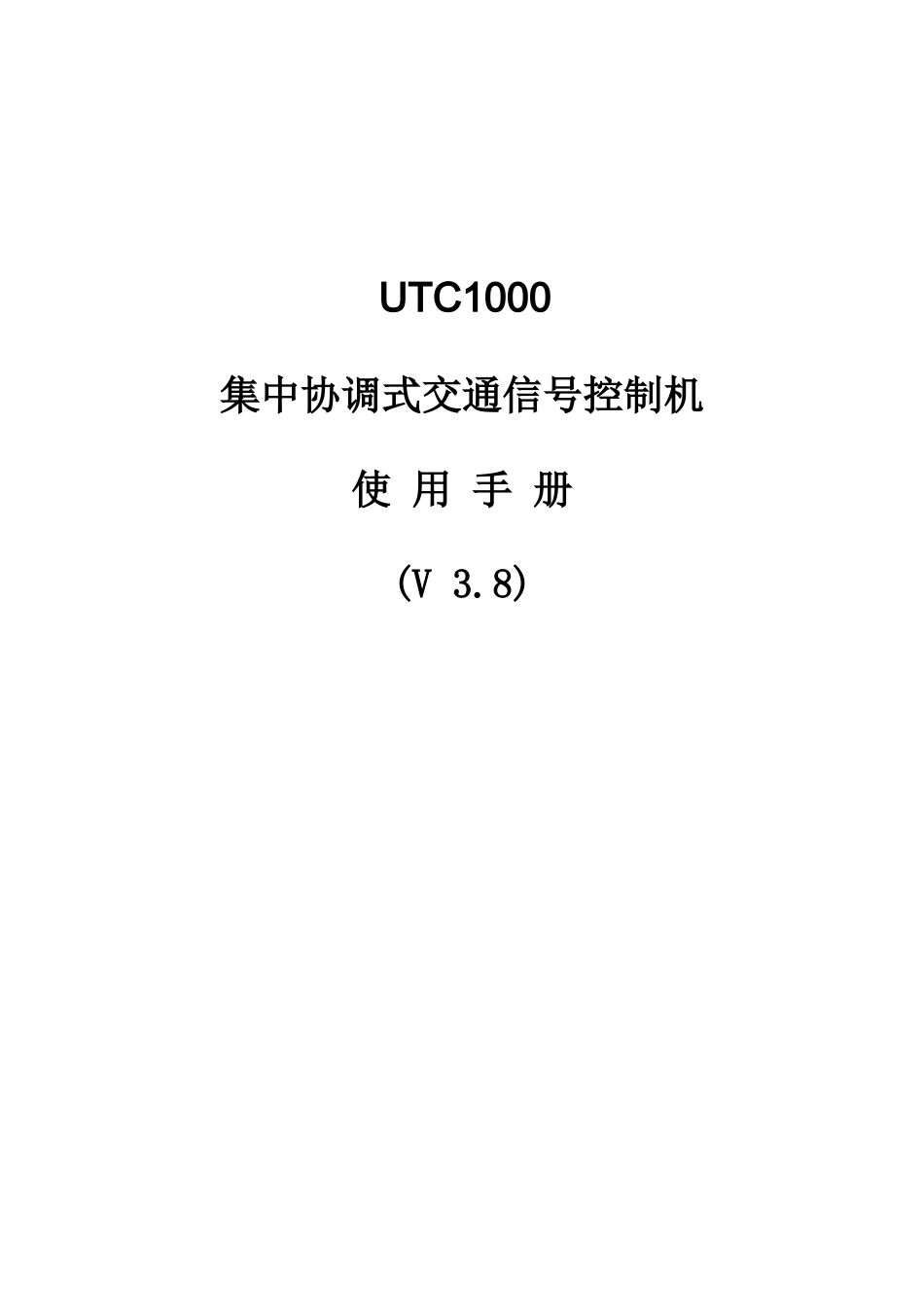

集中协调式交通信号控制机_第1页
1/39
集中协调式交通信号控制机_第2页
2/39
集中协调式交通信号控制机_第3页
3/39
UTC1000集中协调式交通信号控制机使 用 手 册(V 3.8)上海东川交通科技有限公司021-37620201,37620225上海市松江工业区泖亭路 188 号财富兴园 5-113 栋 2008-05-21 谢谢您使用 UTC 系列交通信号控制系统,在使用前,请您先阅读本技术资料。 为保证使用安全,信号机机箱请 务必可靠接大地!谢谢!目 录一、 功能与特点二、 电气性能指标三、 结 构四、 设置与显示五、 工作模式及状态六、 输入与输出七、 故障自动处理八、 结束语 附件一、信号机故障及解决方案 附件二、基础施工图 附件三、信号机输出与路口信号灯组的接线图 附件四、南非 PROCON 车辆检测器 LD400 接线图 城市交通控制系统(Urban Traffic Control System)是现代城市智能交通系统(ITS ,Intelligent transport system)的重要组成之一,主要用于城市道路交通信号的控制与管理。UTC 系列交通信号控制系统,其设计依据是 GA47-2002《道路交通信号控制机》标准,此外,也参考了日本警事厅京三最新的 A03 交通信号控制系统,吸取了 SCATS,SCOOTS 系统的部分优点。该产品已经按照GA47-2002 国家标准,通过公安部交通安全产品监测中心的全项检测(编号 2004-024),并获得了国家专利(ZL01254878.2)。现在就 UTC1000 集中协调式交通信号控制机的功能、系统组成、以及使用方法,作如下阐述.交通控制的基本术语规定:1、相位差:具有相同周期长的相关路口,在同方向上的两个相关相位的启动时间差。2、周期:是指信号灯色发生变化,显示一个循环所需的时间,也称周期长,即红、黄、绿灯时间之和。3、相位:即信号相位,是指在周期时间内按需求人为设定 的,同时取得通行权的一个或几个交通流的组合。4、绿信比:是指在周期长内的各相位绿灯时间与周期长之 比。5、饱和流量:是衡量路口交通流施放能力的重要参数,通常是指一个绿灯时间内的连续通过路口的最大车流量。6、流量系数:是实际流量与饱和流量的比值。既是计算信号配时的重要参数,又是衡量路口阻塞程度的一个尺度。7、绿灯间隔时间:是指从失去通行权的相位的绿灯结束,到下一个得到通行权的相位绿灯开始所用的时间。8、有效绿灯时间:是指被有效利用的实际车辆通行时间。它等于绿灯时间与黄灯时间之和减去头车启动的损失时间。9、延误:是指交通冲突或信号控制设施的限制给车辆带来的时间损失。它是计算信号配时和衡量路口通行效果的一个重要参数,也常作为确定信号控制系...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

集中协调式交通信号控制机
