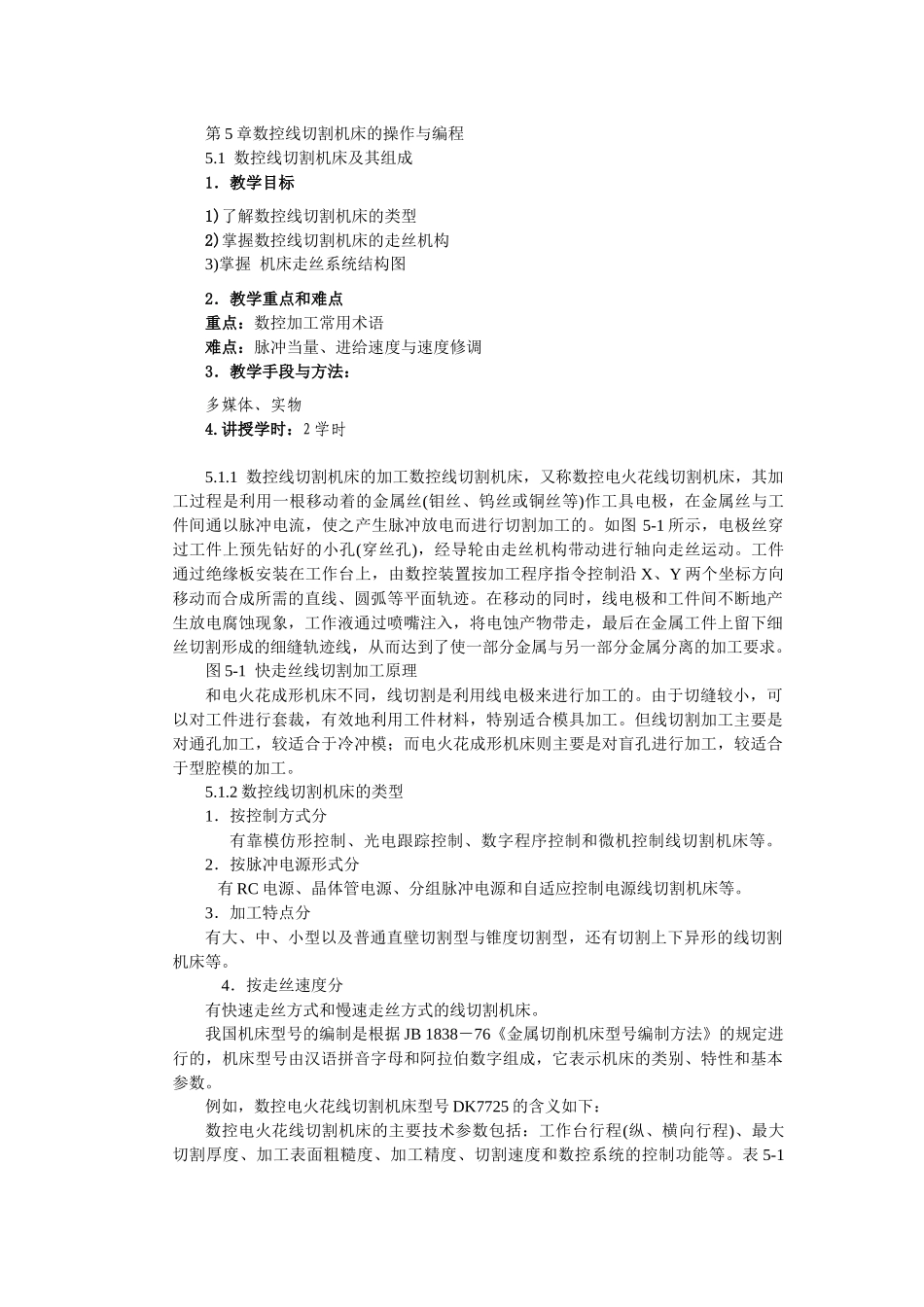

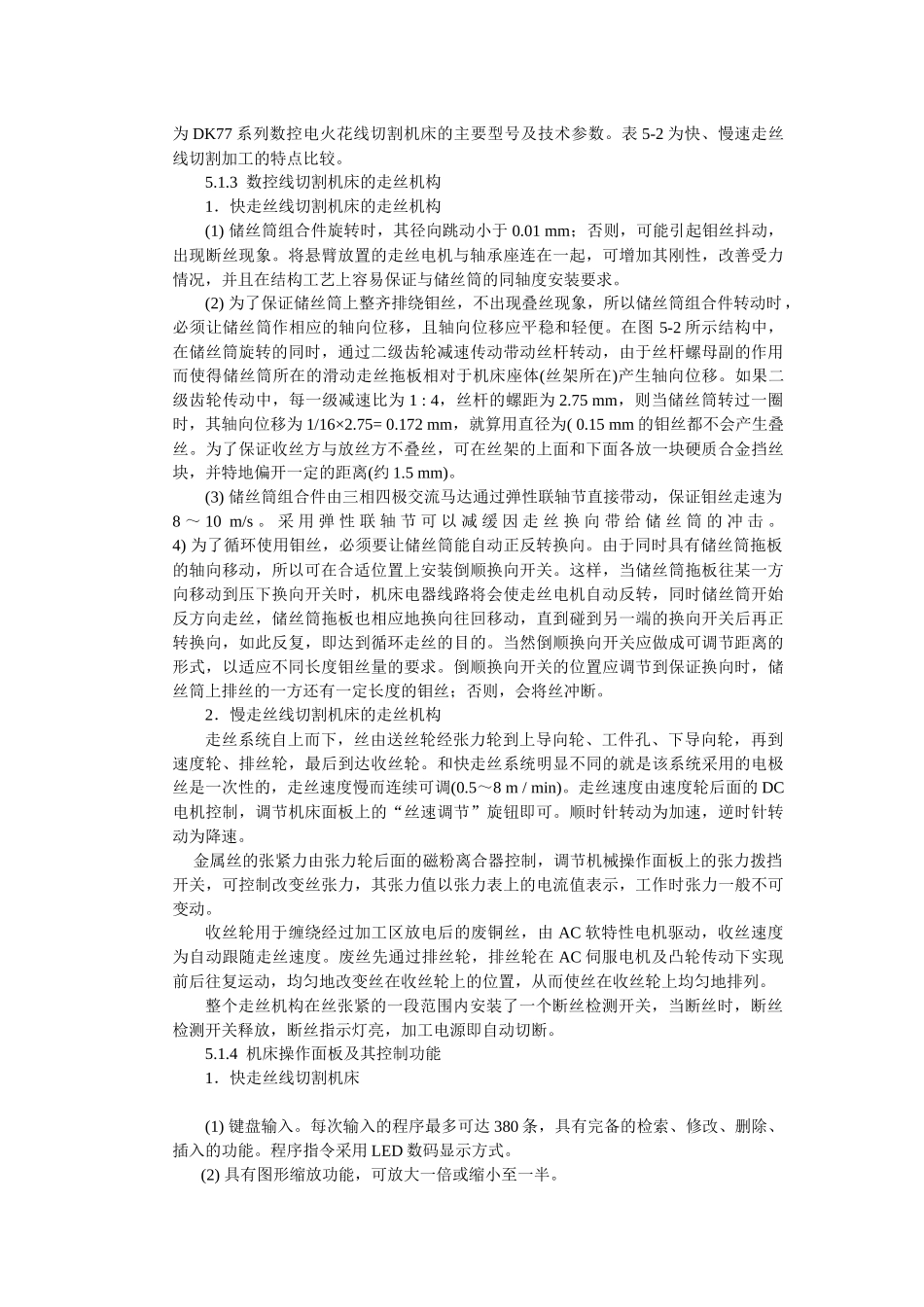

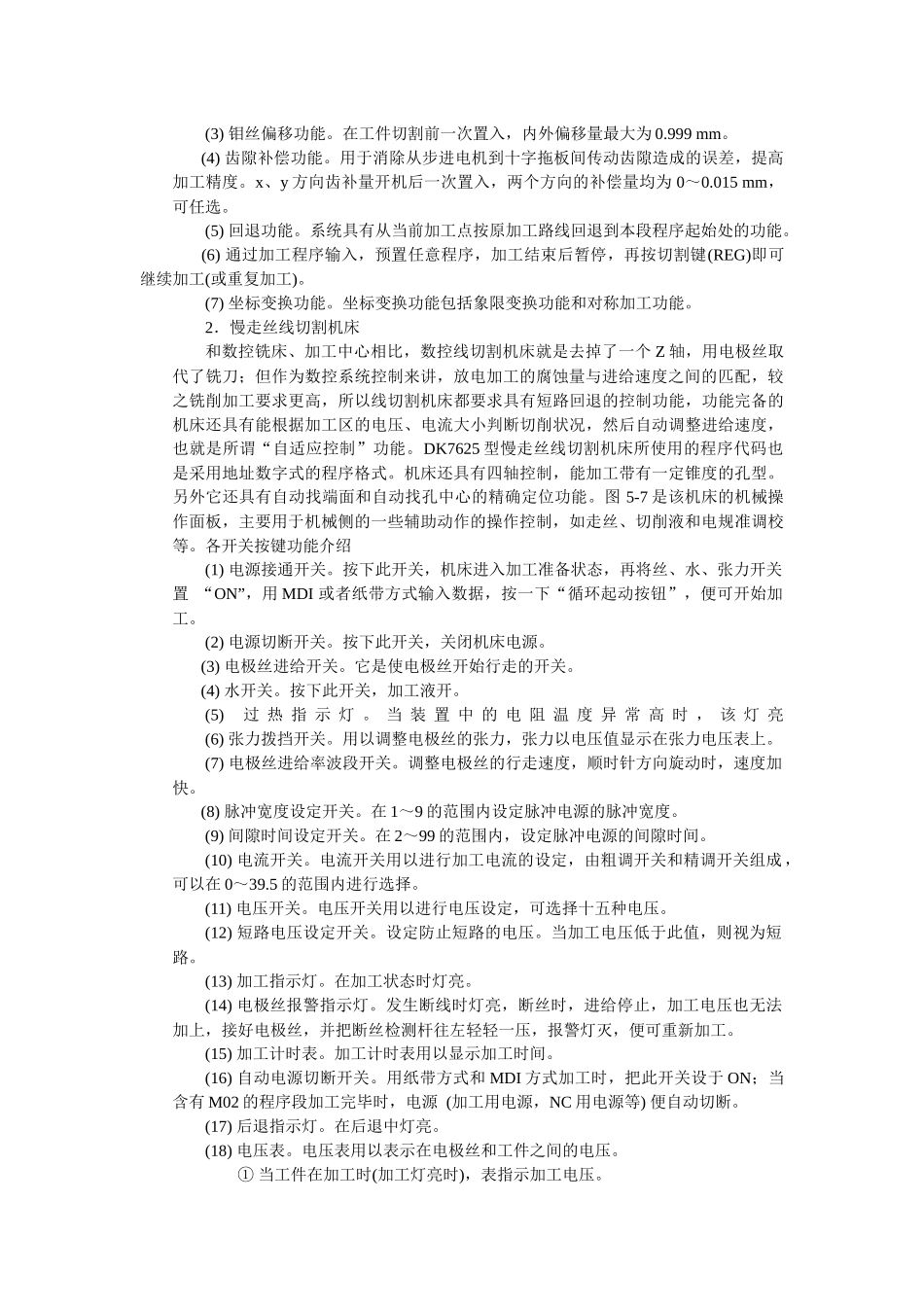

第 5 章数控线切割机床的操作与编程 5.1 数控线切割机床及其组成1．教学目标1)了解数控线切割机床的类型2)掌握数控线切割机床的走丝机构3)掌握 机床走丝系统结构图2．教学重点和难点重点：数控加工常用术语难点：脉冲当量、进给速度与速度修调3．教学手段与方法：多媒体、实物4.讲授学时：2 学时5.1.1 数控线切割机床的加工数控线切割机床，又称数控电火花线切割机床，其加工过程是利用一根移动着的金属丝(钼丝、钨丝或铜丝等)作工具电极，在金属丝与工件间通以脉冲电流，使之产生脉冲放电而进行切割加工的。如图 5-1 所示，电极丝穿过工件上预先钻好的小孔(穿丝孔)，经导轮由走丝机构带动进行轴向走丝运动。工件通过绝缘板安装在工作台上，由数控装置按加工程序指令控制沿 X、Y 两个坐标方向移动而合成所需的直线、圆弧等平面轨迹。在移动的同时，线电极和工件间不断地产生放电腐蚀现象，工作液通过喷嘴注入，将电蚀产物带走，最后在金属工件上留下细丝切割形成的细缝轨迹线，从而达到了使一部分金属与另一部分金属分离的加工要求。图 5-1 快走丝线切割加工原理和电火花成形机床不同，线切割是利用线电极来进行加工的。由于切缝较小，可以对工件进行套裁，有效地利用工件材料，特别适合模具加工。但线切割加工主要是对通孔加工，较适合于冷冲模；而电火花成形机床则主要是对盲孔进行加工，较适合于型腔模的加工。5.1.2 数控线切割机床的类型1．按控制方式分有靠模仿形控制、光电跟踪控制、数字程序控制和微机控制线切割机床等。 2．按脉冲电源形式分 有 RC 电源、晶体管电源、分组脉冲电源和自适应控制电源线切割机床等。3．加工特点分有大、中、小型以及普通直壁切割型与锥度切割型，还有切割上下异形的线切割机床等。4．按走丝速度分有快速走丝方式和慢速走丝方式的线切割机床。我国机床型号的编制是根据 JB 1838－76《金属切削机床型号编制方法》的规定进行的，机床型号由汉语拼音字母和阿拉伯数字组成，它表示机床的类别、特性和基本参数。例如，数控电火花线切割机床型号 DK7725 的含义如下：数控电火花线切割机床的主要技术参数包括：工作台行程(纵、横向行程)、最大切割厚度、加工表面粗糙度、加工精度、切割速度和数控系统的控制功能等。表 5-1为 DK77 系列数控电火花线切割机床的主要型号及技术参数。表 5-2 为快、慢速走丝线切割加工的特点比较。5.1.3 数控线切割机床的走丝机构1．快走丝线切割机床的走丝...
