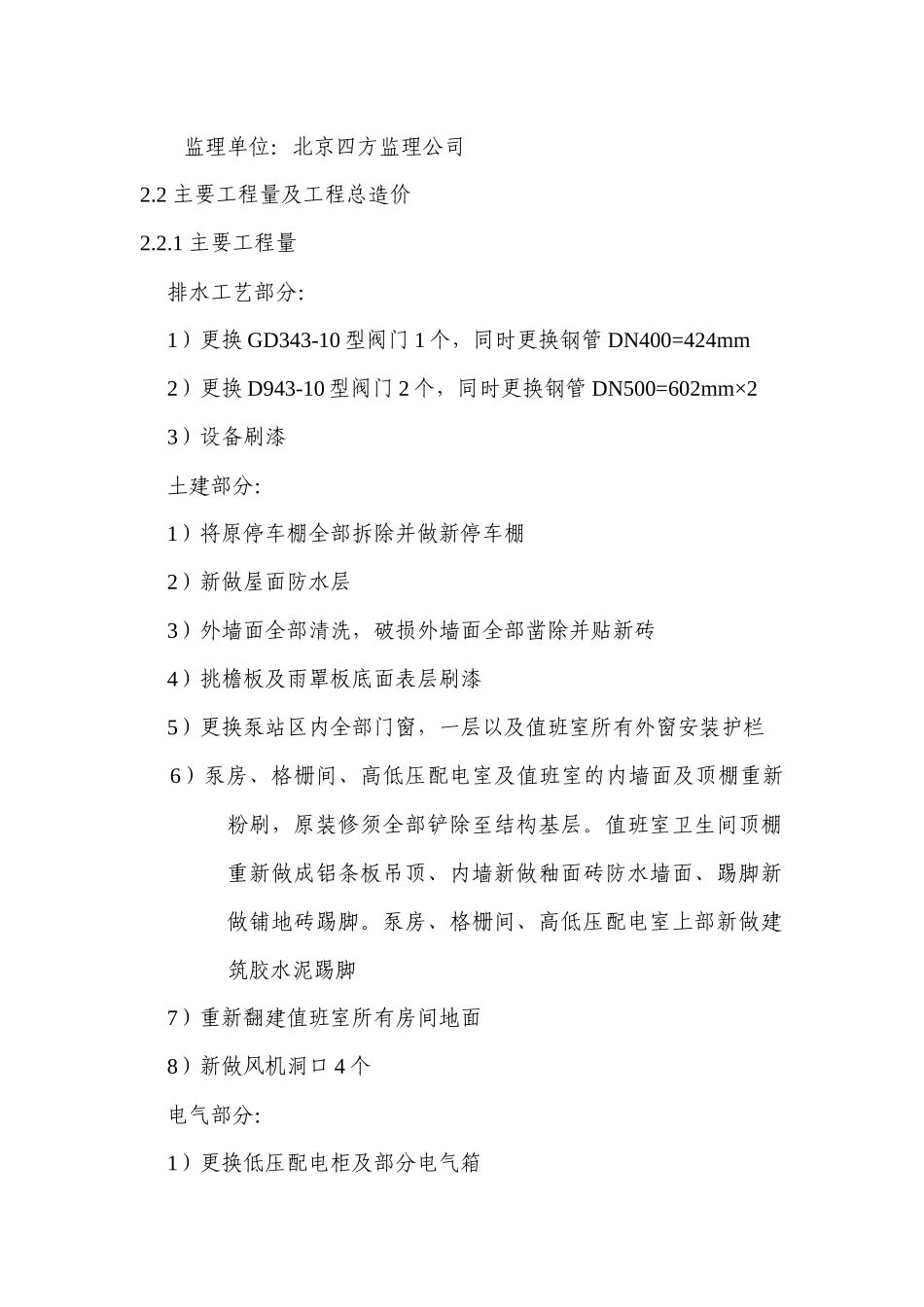

施工组织设计第一章 方案编制依据1、北京市市政工程设计研究总院提供的《北京市 XX 地区铁路立交雨水泵站设施设备更新改造工程》设计图纸2、原《XX 地区铁路立交雨水泵站》图纸及现场实际情况3、建筑电气工程施工质量验收规范（GB5303-2002）4、市政工程施工技术规范5、北京市市政基础设施工程资料管理规程 京建科（2003）262 号文6、其他有关规范及规定第二章 工程概况2.1 工程概况XX 地区铁路立交雨水泵站位于大灰厂路南侧，铁路的西侧，负责抽排铁路桥下低点的雨水。现况泵站已经运行 10 年，经过对现场的实际调查，由于多年的运行，泵站内原部分设备发生锈蚀，磨损严重，部分设备的型号已经淘汰，效率降低。因此，需要对泵站进行设施和设备的改造，同时对部分设备进行更新，从而满足设计要求，保障泵站的安全运转，满足公共安全的需要。建设单位：北京市排水集团有限责任公司设计单位：北京市市政工程设计研究总院施工单位：北京市市政工程管理处泵站管理所监理单位：北京四方监理公司2.2 主要工程量及工程总造价2.2.1 主要工程量 排水工艺部分： 1）更换 GD343-10 型阀门 1 个，同时更换钢管 DN400=424mm 2）更换 D943-10 型阀门 2 个，同时更换钢管 DN500=602mm×2 3）设备刷漆 土建部分： 1）将原停车棚全部拆除并做新停车棚 2）新做屋面防水层 3）外墙面全部清洗，破损外墙面全部凿除并贴新砖 4）挑檐板及雨罩板底面表层刷漆 5）更换泵站区内全部门窗，一层以及值班室所有外窗安装护栏 6）泵房、格栅间、高低压配电室及值班室的内墙面及顶棚重新粉刷，原装修须全部铲除至结构基层。值班室卫生间顶棚重新做成铝条板吊顶、内墙新做釉面砖防水墙面、踢脚新做铺地砖踢脚。泵房、格栅间、高低压配电室上部新做建筑胶水泥踢脚 7）重新翻建值班室所有房间地面 8）新做风机洞口 4 个 电气部分： 1）更换低压配电柜及部分电气箱 2）更换所有照明灯具及主要电缆 暖通部分： 1）格栅间下部增设机械送风管道系统。 2）泵间下部安装消音型斜流加速管道通风机，上部增设 2 台轴流通风机 3）排风机墙外侧风口加装铝合金活动百叶2.3 工程管理目标计划开工日期：2008 年 3 月 18 日计划竣工时间：2008 年 5 月 30 日2.4 工程质量目标1、质量目标：本工程质量要求为：合格。2、安全目标：事故零。3、其他要求：本工程施工由于我方是在多工种作业的情况下进行施工，对于文明施工、安全保卫、环境...
