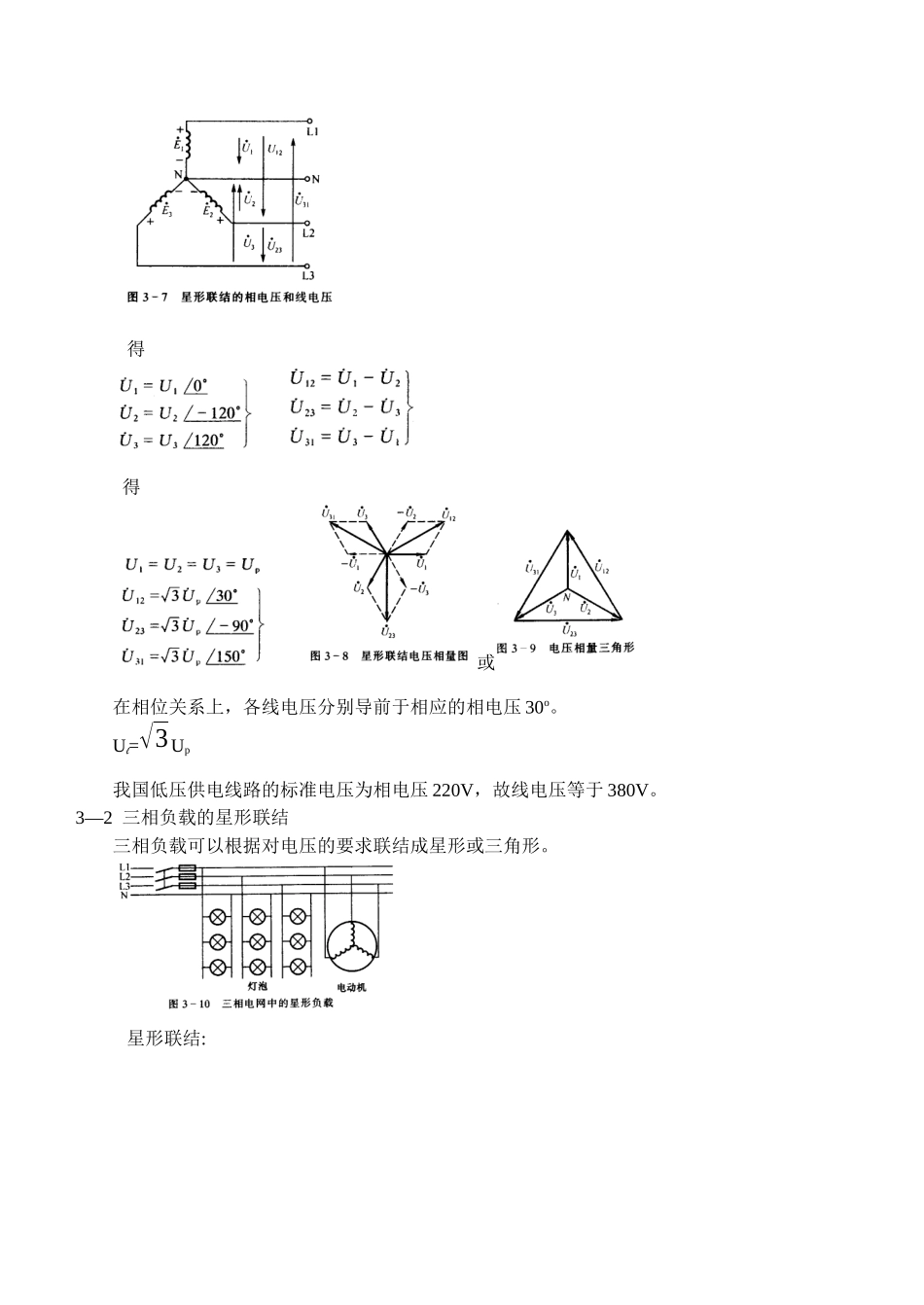

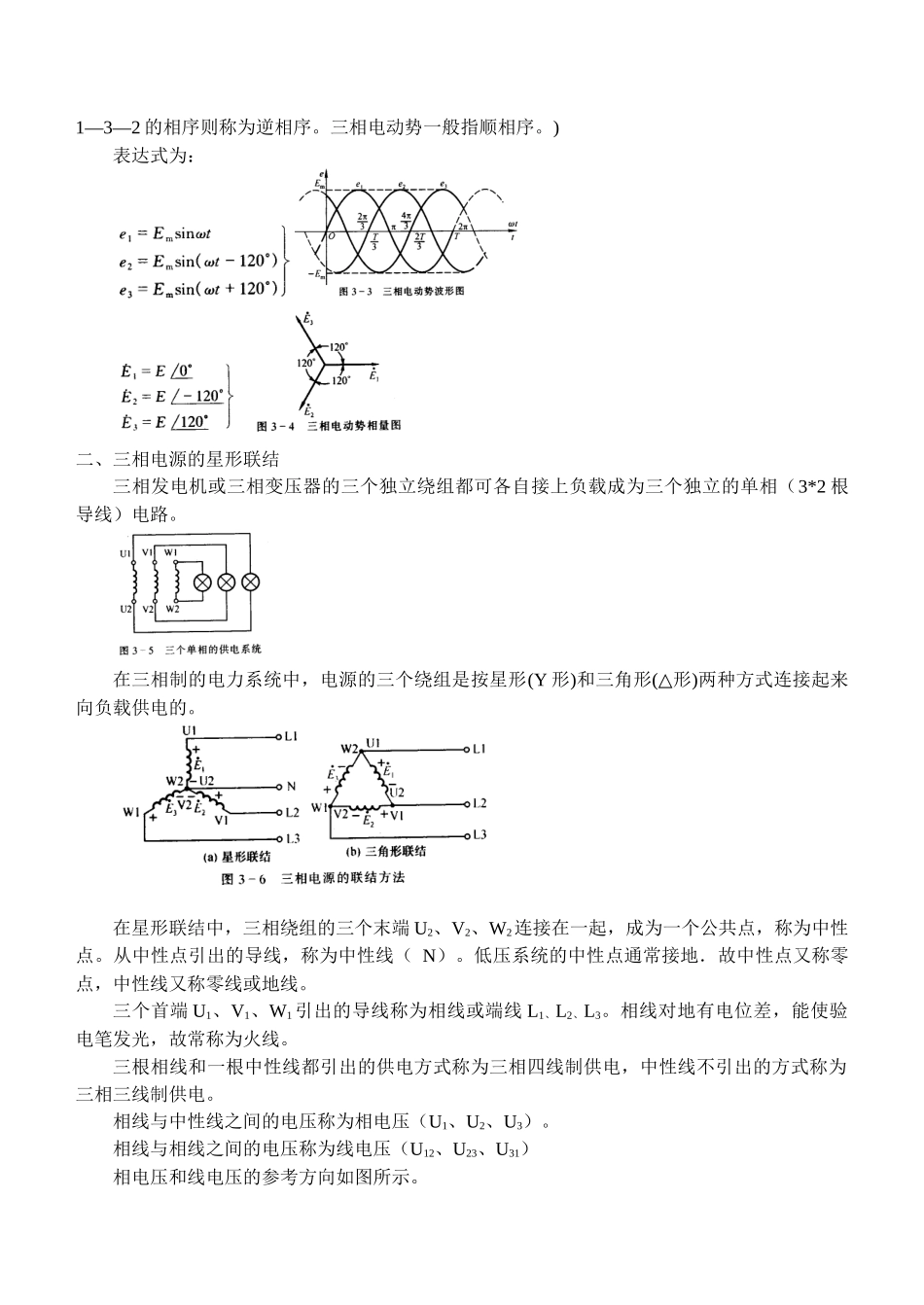

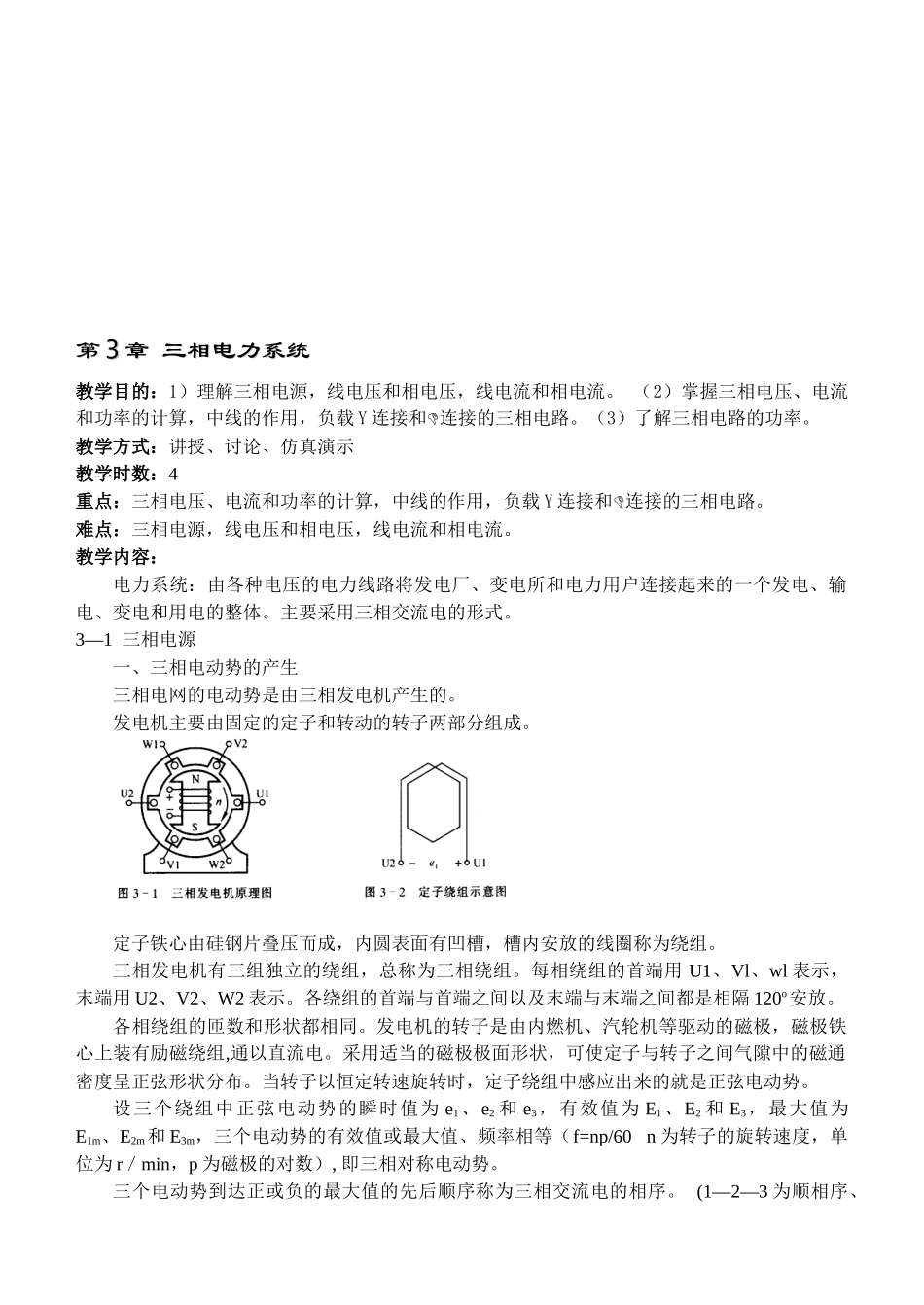

第第 33 章 三相电力系统章 三相电力系统教学目的：1）理解三相电源，线电压和相电压，线电流和相电流。 （2）掌握三相电压、电流和功率的计算，中线的作用，负载 Y 连接和连接的三相电路。（3）了解三相电路的功率。教学方式：讲授、讨论、仿真演示教学时数：4重点：三相电压、电流和功率的计算，中线的作用，负载 Y 连接和连接的三相电路。 难点：三相电源，线电压和相电压，线电流和相电流。教学内容：电力系统：由各种电压的电力线路将发电厂、变电所和电力用户连接起来的一个发电、输电、变电和用电的整体。主要采用三相交流电的形式。3—1 三相电源一、三相电动势的产生三相电网的电动势是由三相发电机产生的。发电机主要由固定的定子和转动的转子两部分组成。定子铁心由硅钢片叠压而成，内圆表面有凹槽，槽内安放的线圈称为绕组。三相发电机有三组独立的绕组，总称为三相绕组。每相绕组的首端用 U1、Vl、wl 表示，末端用 U2、V2、W2 表示。各绕组的首端与首端之间以及末端与末端之间都是相隔 120o安放。各相绕组的匝数和形状都相同。发电机的转子是由内燃机、汽轮机等驱动的磁极，磁极铁心上装有励磁绕组,通以直流电。采用适当的磁极极面形状，可使定子与转子之间气隙中的磁通密度呈正弦形状分布。当转子以恒定转速旋转时，定子绕组中感应出来的就是正弦电动势。设三个绕组中正弦电动势的瞬时值为 e1、e2 和 e3，有效值为 E1、E2 和 E3，最大值为E1m、E2m和 E3m，三个电动势的有效值或最大值、频率相等（f=np/60 n 为转子的旋转速度，单位为 r／min，p 为磁极的对数）, 即三相对称电动势。三个电动势到达正或负的最大值的先后顺序称为三相交流电的相序。 (1—2—3 为顺相序、1—3—2 的相序则称为逆相序。三相电动势一般指顺相序。) 表达式为： 二、三相电源的星形联结三相发电机或三相变压器的三个独立绕组都可各自接上负载成为三个独立的单相（3*2 根导线）电路。在三相制的电力系统中，电源的三个绕组是按星形(Y 形)和三角形(△形)两种方式连接起来向负载供电的。在星形联结中，三相绕组的三个末端 U2、V2、W2连接在一起，成为一个公共点，称为中性点。从中性点引出的导线，称为中性线（ N）。低压系统的中性点通常接地．故中性点又称零点，中性线又称零线或地线。三个首端 U1、V1、W1引出的导线称为相线或端线 L1、L2、L3。相线对地有电位差，能使验电笔发光，故常称为火线。三根相线和一根...
