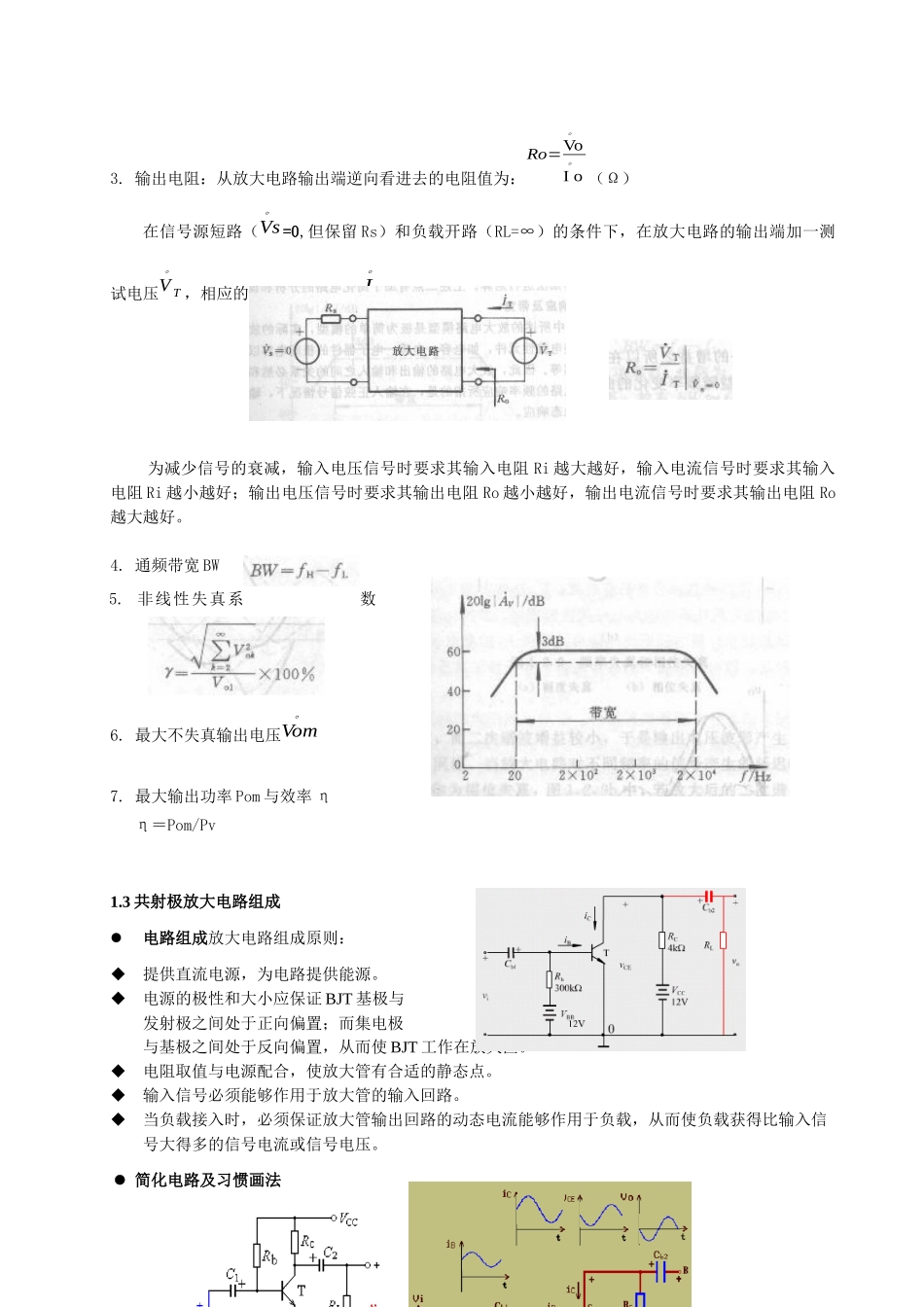

第二章 放大电路基础第一节放大电路基本概念和主要性能指标和共射极放大电路组成及工作原理【教学目的】了解放大电路、放大电路模型、熟悉放大电路的主要性能指标，掌握共射极放大电路组成及工作原理、放大电路的分析方法【教学重点】共射极放大电路组成及工作原理、放大电路的分析方法【教学难点】共射极放大电路组成及工作原理、放大电路的分析方法【教学方法及手段】【课外作业】多媒体辅助教学【学时分配】2 学时【自学内容】 【教学内容】1.放大的基本概念2.放大电路、放大电路模型、放大电路的主要性能指标3 电路组成4 工作原理5 放大电路的分析方法1.1、电路放大的概念放大的本质是能量的控制和转换1.2、放大电路的主要性能指标放大器可视为一个双端口网络，1. 电路增益Xo。Xi。 1）电压增益：Vo。Vi。（无量纲） 2）电流增益：Ar。=Vo。I i。（无量纲）3）互阻增益 Ar。=Vo。I i。（Ω） 4）互导增益 Ag。= Io。Vi （S）2. 输入电阻从放大电路输入端看进去的等效电阻为：Ri=Vi。I i。3. 输出电阻：从放大电路输出端逆向看进去的电阻值为：Ro=Vo。I o。（Ω）在信号源短路（Vs。=0,但保留 Rs）和负载开路（RL=∞）的条件下，在放大电路的输出端加一测试电压V T。，相应的产生一测试电流I T。，于是可得输出电阻为：为减少信号的衰减，输入电压信号时要求其输入电阻 Ri 越大越好，输入电流信号时要求其输入电阻 Ri 越小越好；输出电压信号时要求其输出电阻 Ro 越小越好，输出电流信号时要求其输出电阻 Ro越大越好。4. 通频带宽 BW5. 非线性失真系数6. 最大不失真输出电压Vom。7. 最大输出功率 Pom 与效率 ηη＝Pom/Pv 1.3 共射极放大电路组成电路组成放大电路组成原则：提供直流电源，为电路提供能源。电源的极性和大小应保证 BJT 基极与发射极之间处于正向偏置；而集电极与基极之间处于反向偏置，从而使 BJT 工作在放大区。 电阻取值与电源配合，使放大管有合适的静态点。 输入信号必须能够作用于放大管的输入回路。 当负载接入时，必须保证放大管输出回路的动态电流能够作用于负载，从而使负载获得比输入信号大得多的信号电流或信号电压。 简化电路及习惯画法 简单工作原理共射极基本放大电路的电压放大作用是利用了 BJT 的电流控制作用，并依靠 Rc 将放大后的电流的变化转为电压变化来实现的。放大电路的分析方法静态：输入信号为零时，电路的工作状态，也称直...
