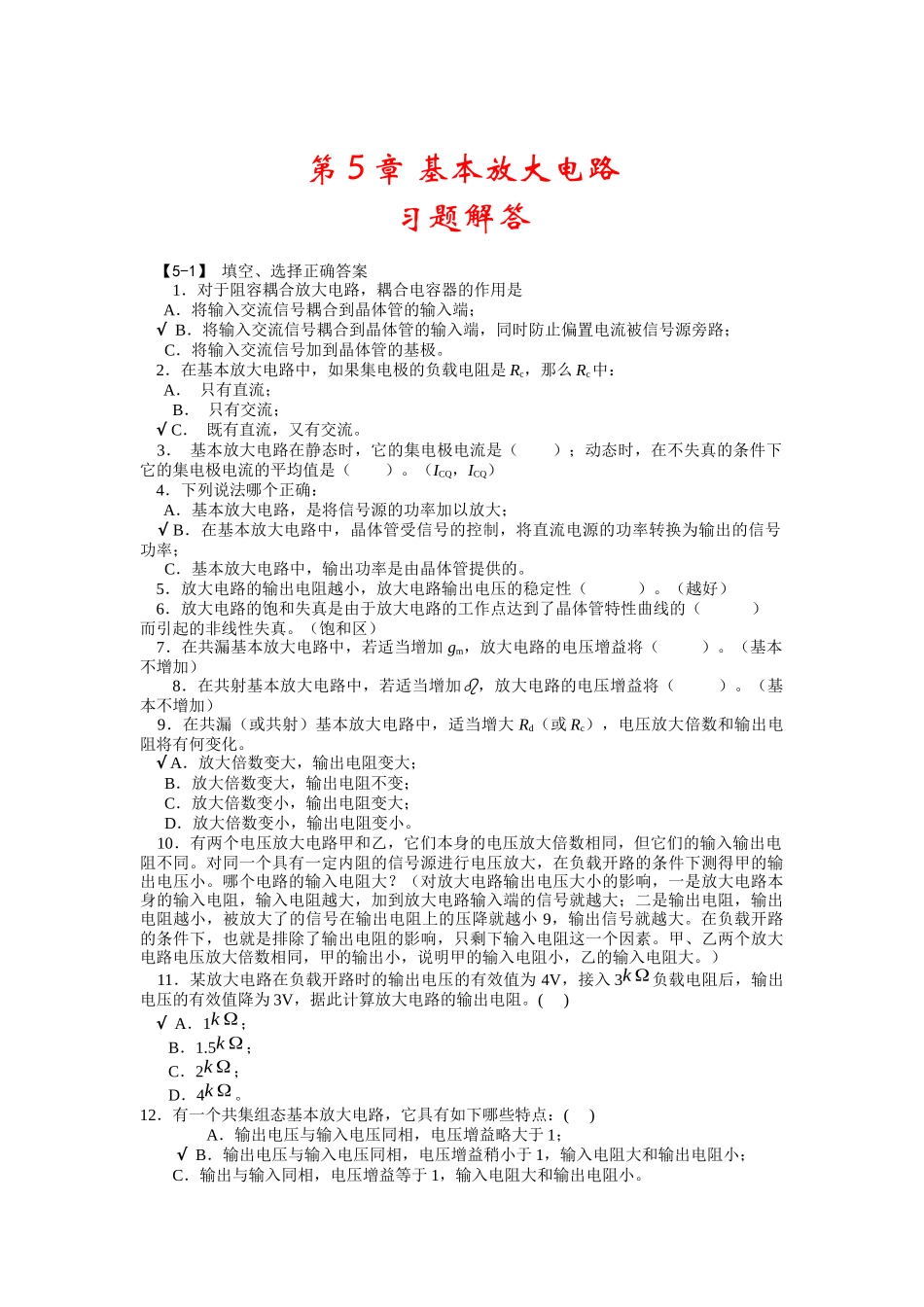

第 5 章 基本放大电路 习题解答【5-1】 填空、选择正确答案1．对于阻容耦合放大电路，耦合电容器的作用是 A．将输入交流信号耦合到晶体管的输入端； √ B．将输入交流信号耦合到晶体管的输入端，同时防止偏置电流被信号源旁路； C．将输入交流信号加到晶体管的基极。 2．在基本放大电路中，如果集电极的负载电阻是 Rc，那么 Rc中： A． 只有直流； B． 只有交流； √ C． 既有直流，又有交流。 3． 基本放大电路在静态时，它的集电极电流是（ ）；动态时，在不失真的条件下它的集电极电流的平均值是（ ）。（ICQ，ICQ） 4．下列说法哪个正确： A．基本放大电路，是将信号源的功率加以放大； √ B．在基本放大电路中，晶体管受信号的控制，将直流电源的功率转换为输出的信号功率； C．基本放大电路中，输出功率是由晶体管提供的。 5．放大电路的输出电阻越小，放大电路输出电压的稳定性（ ）。（越好） 6．放大电路的饱和失真是由于放大电路的工作点达到了晶体管特性曲线的（ ）而引起的非线性失真。（饱和区） 7．在共漏基本放大电路中，若适当增加 gm，放大电路的电压增益将（ ）。（基本不增加）8．在共射基本放大电路中，若适当增加，放大电路的电压增益将（ ）。（基本不增加） 9．在共漏（或共射）基本放大电路中，适当增大 Rd（或 Rc），电压放大倍数和输出电阻将有何变化。 √ A．放大倍数变大，输出电阻变大； B．放大倍数变大，输出电阻不变； C．放大倍数变小，输出电阻变大； D．放大倍数变小，输出电阻变小。 10．有两个电压放大电路甲和乙，它们本身的电压放大倍数相同，但它们的输入输出电阻不同。对同一个具有一定内阻的信号源进行电压放大，在负载开路的条件下测得甲的输出电压小。哪个电路的输入电阻大？（对放大电路输出电压大小的影响，一是放大电路本身的输入电阻，输入电阻越大，加到放大电路输入端的信号就越大；二是输出电阻，输出电阻越小，被放大了的信号在输出电阻上的压降就越小 9，输出信号就越大。在负载开路的条件下，也就是排除了输出电阻的影响，只剩下输入电阻这一个因素。甲、乙两个放大电路电压放大倍数相同，甲的输出小，说明甲的输入电阻小，乙的输入电阻大。） 11．某放大电路在负载开路时的输出电压的有效值为 4V，接入 3k Ω负载电阻后，输出电压的有效值降为 3V，据此计算放大电路的输出电阻。( ) √ A．1k Ω； B．1.5k Ω； C．2k Ω；...
