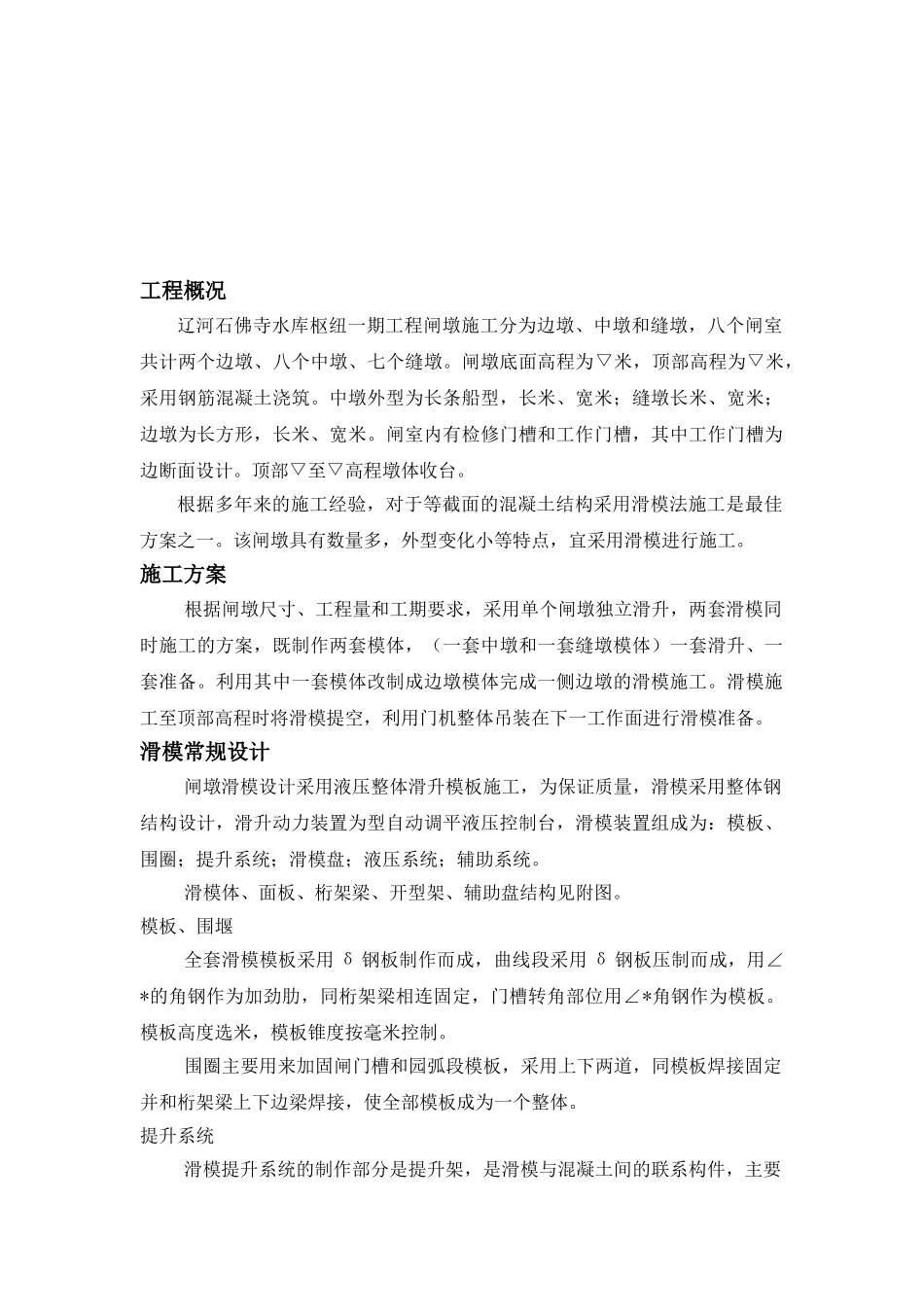

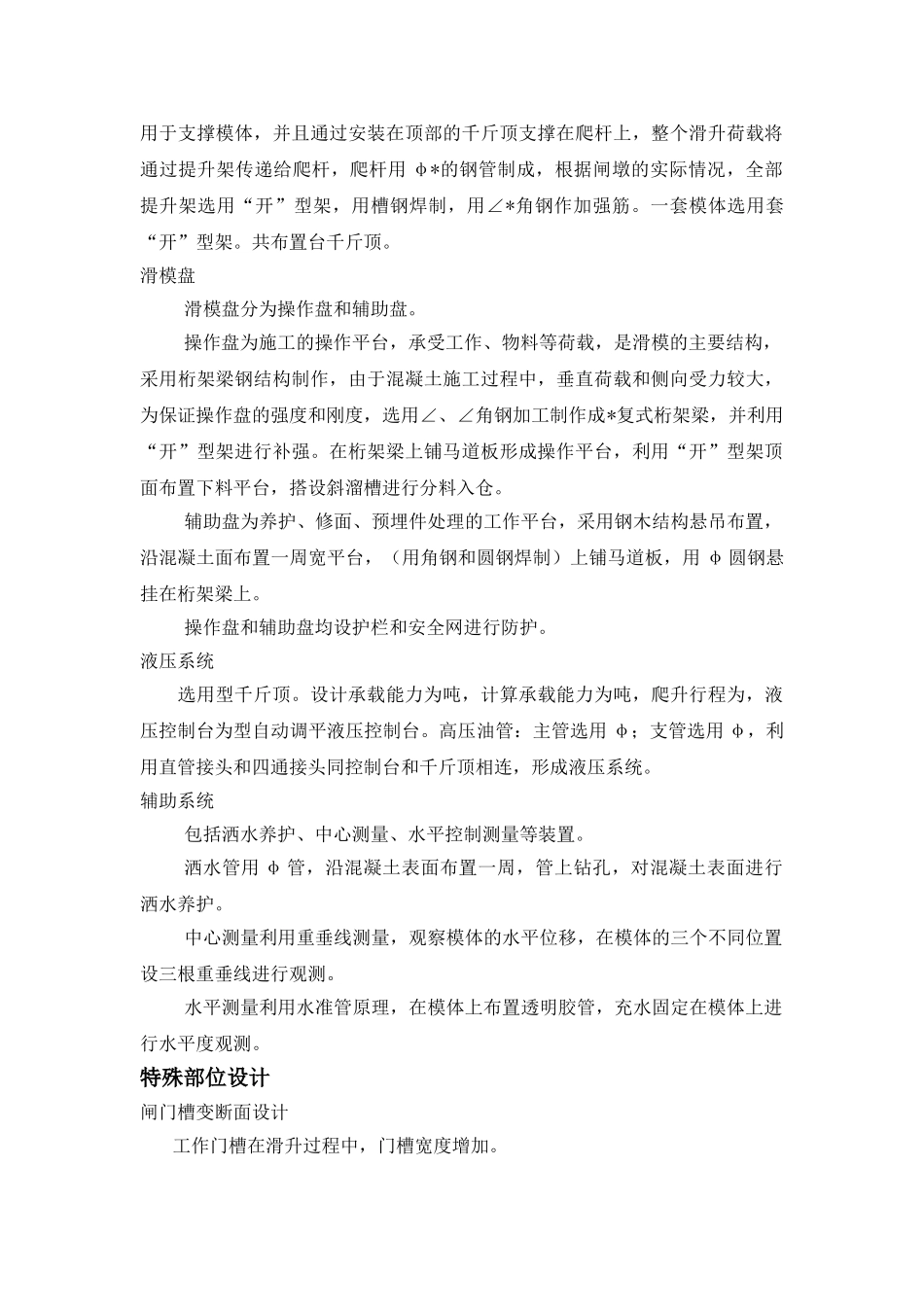

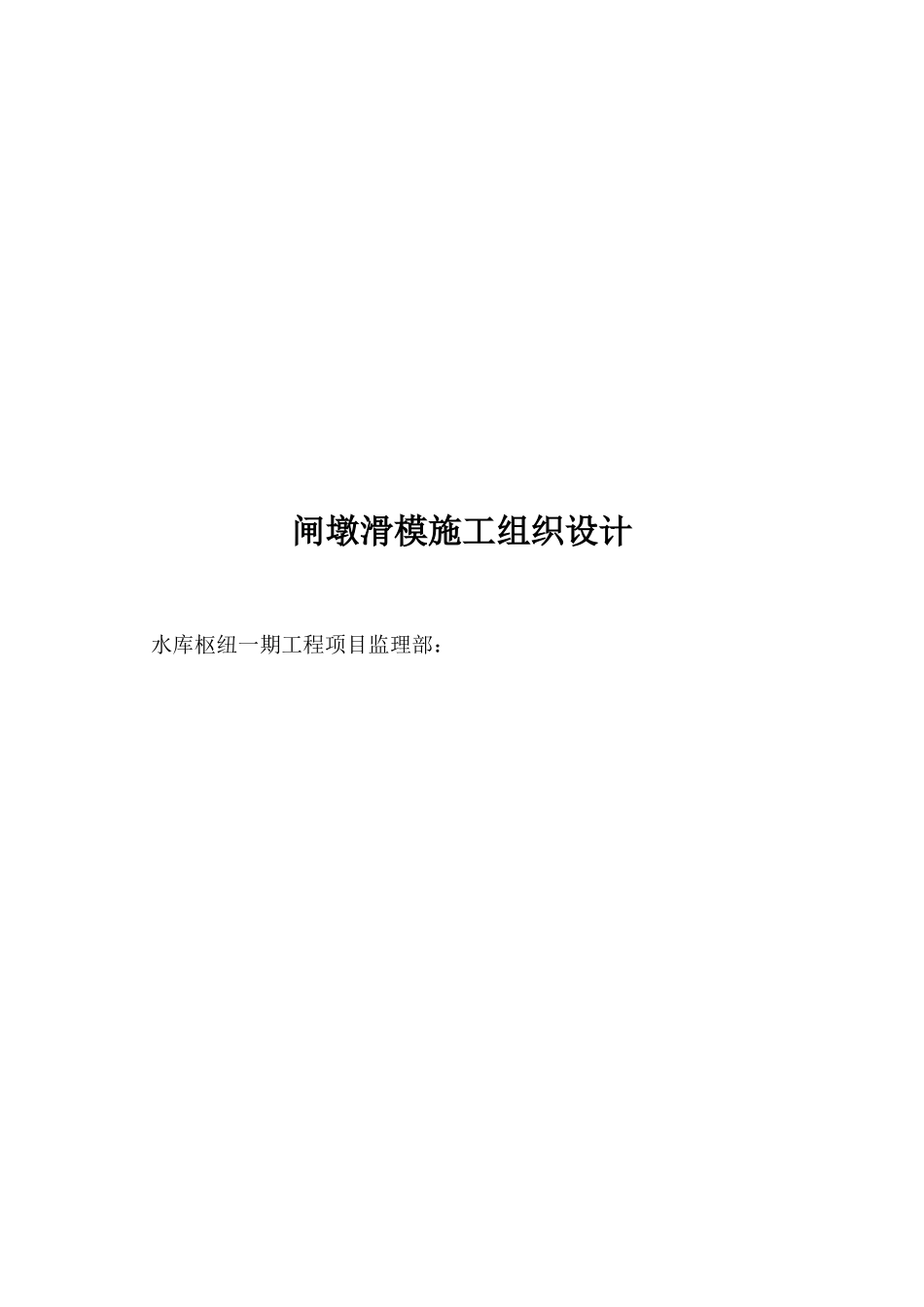

闸墩滑模施工组织设计 水库枢纽一期工程项目监理部： 工程概况辽河石佛寺水库枢纽一期工程闸墩施工分为边墩、中墩和缝墩，八个闸室共计两个边墩、八个中墩、七个缝墩。闸墩底面高程为▽米，顶部高程为▽米，采用钢筋混凝土浇筑。中墩外型为长条船型，长米、宽米；缝墩长米、宽米；边墩为长方形，长米、宽米。闸室内有检修门槽和工作门槽，其中工作门槽为边断面设计。顶部▽至▽高程墩体收台。根据多年来的施工经验，对于等截面的混凝土结构采用滑模法施工是最佳方案之一。该闸墩具有数量多，外型变化小等特点，宜采用滑模进行施工。施工方案根据闸墩尺寸、工程量和工期要求，采用单个闸墩独立滑升，两套滑模同时施工的方案，既制作两套模体，（一套中墩和一套缝墩模体）一套滑升、一套准备。利用其中一套模体改制成边墩模体完成一侧边墩的滑模施工。滑模施工至顶部高程时将滑模提空，利用门机整体吊装在下一工作面进行滑模准备。滑模常规设计闸墩滑模设计采用液压整体滑升模板施工，为保证质量，滑模采用整体钢结构设计，滑升动力装置为型自动调平液压控制台，滑模装置组成为：模板、围圈；提升系统；滑模盘；液压系统；辅助系统。滑模体、面板、桁架梁、开型架、辅助盘结构见附图。模板、围堰全套滑模模板采用 δ 钢板制作而成，曲线段采用 δ 钢板压制而成，用∠*的角钢作为加劲肋，同桁架梁相连固定，门槽转角部位用∠*角钢作为模板。模板高度选米，模板锥度按毫米控制。围圈主要用来加固闸门槽和园弧段模板，采用上下两道，同模板焊接固定并和桁架梁上下边梁焊接，使全部模板成为一个整体。提升系统滑模提升系统的制作部分是提升架，是滑模与混凝土间的联系构件，主要用于支撑模体，并且通过安装在顶部的千斤顶支撑在爬杆上，整个滑升荷载将通过提升架传递给爬杆，爬杆用 φ*的钢管制成，根据闸墩的实际情况，全部提升架选用“开”型架，用槽钢焊制，用∠*角钢作加强筋。一套模体选用套“开”型架。共布置台千斤顶。滑模盘滑模盘分为操作盘和辅助盘。操作盘为施工的操作平台，承受工作、物料等荷载，是滑模的主要结构，采用桁架梁钢结构制作，由于混凝土施工过程中，垂直荷载和侧向受力较大，为保证操作盘的强度和刚度，选用∠、∠角钢加工制作成*复式桁架梁，并利用“开”型架进行补强。在桁架梁上铺马道板形成操作平台，利用“开”型架顶面布置下料平台，搭设斜溜槽进行分料入仓。辅助盘为养护、修面、预埋件处理的工作平台，采用钢木...
