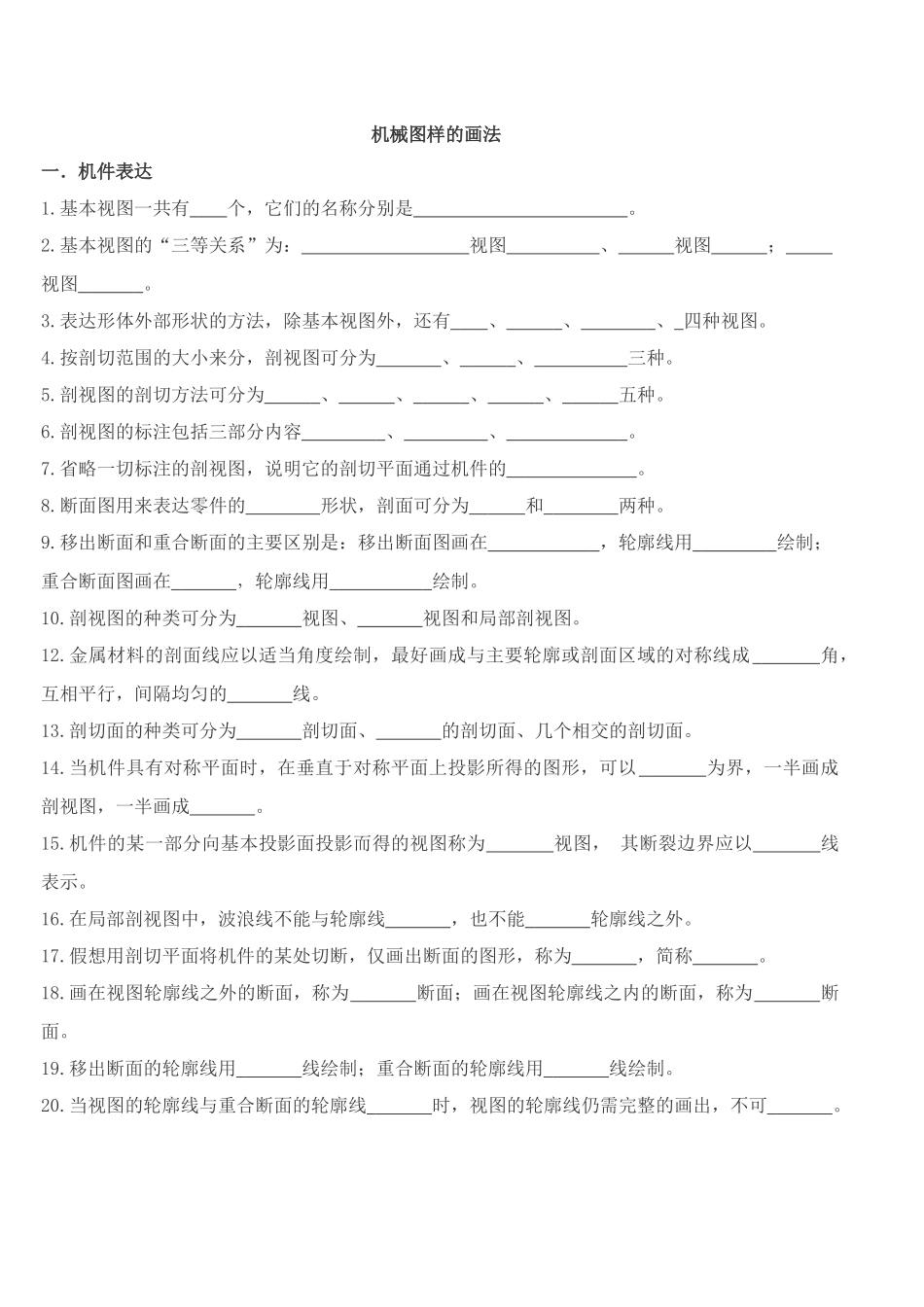

机械图样的画法一．机件表达1.基本视图一共有 个，它们的名称分别是 。 2.基本视图的“三等关系”为： 视图 、 视图 ； 视图 。3.表达形体外部形状的方法，除基本视图外，还有 、 、 、 四种视图。4.按剖切范围的大小来分，剖视图可分为 、 、 三种。5.剖视图的剖切方法可分为 、 、 、 、 五种。6.剖视图的标注包括三部分内容 、 、 。7.省略一切标注的剖视图，说明它的剖切平面通过机件的 。8.断面图用来表达零件的 形状，剖面可分为 和 两种。9.移出断面和重合断面的主要区别是：移出断面图画在 ，轮廓线用 绘制；重合断面图画在 ，轮廓线用 绘制。10.剖视图的种类可分为 视图、 视图和局部剖视图。12.金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成 角，互相平行，间隔均匀的 线。13.剖切面的种类可分为 剖切面、 的剖切面、几个相交的剖切面。14.当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以 为界，一半画成剖视图，一半画成 。15.机件的某一部分向基本投影面投影而得的视图称为 视图， 其断裂边界应以 线表示。16.在局部剖视图中，波浪线不能与轮廓线 ，也不能 轮廓线之外。17.假想用剖切平面将机件的某处切断，仅画出断面的图形，称为 ，简称 。18.画在视图轮廓线之外的断面，称为 断面；画在视图轮廓线之内的断面，称为 断面。19.移出断面的轮廓线用 线绘制；重合断面的轮廓线用 线绘制。20.当视图的轮廓线与重合断面的轮廓线 时，视图的轮廓线仍需完整的画出，不可 。21.将机件的部分结构，用大于原图形所采用的比例画出的图形，称为 图；放大部位用 线圈出。 22.肋板、轮辐及薄壁结构， 剖切时，一律不画剖面线，并用 线将它们与相邻结构分开。23.较长机件采用折断画法后，其长度应按 标注尺寸，断裂边缘常用 线画出。24.按一定规律分布的相同结构，只需画出几个完整的结构，其余用 线相连或标明中心位置并注明 。二、选择题：1、用剖切面完全地剖开机件所得的视图称（ ）视图。 （A）全剖 (B)半剖 (C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（ ）视图。 （A）全剖 (B)半剖 (C)局部剖 (D)断面3．半剖视图以（ ）线为对称中心线。 （A）双点画线 (B)虚线 (C)细实线 (D)细点画线4、全剖视图选用的是（ ）剖切面。（A）单一 (B)几个平行的 (C)几个相交的 (D)其它5、半剖视图选用的是（...
