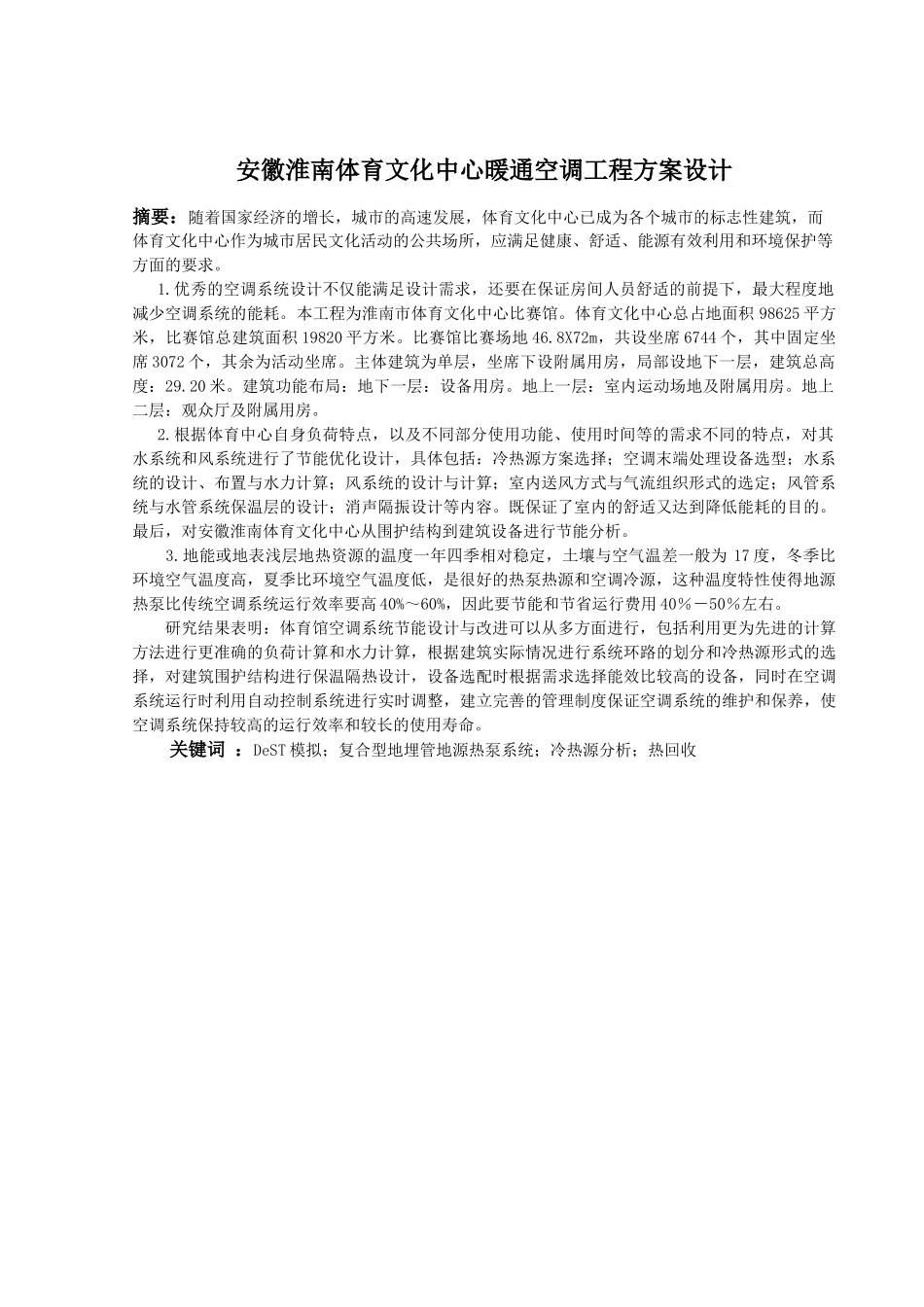

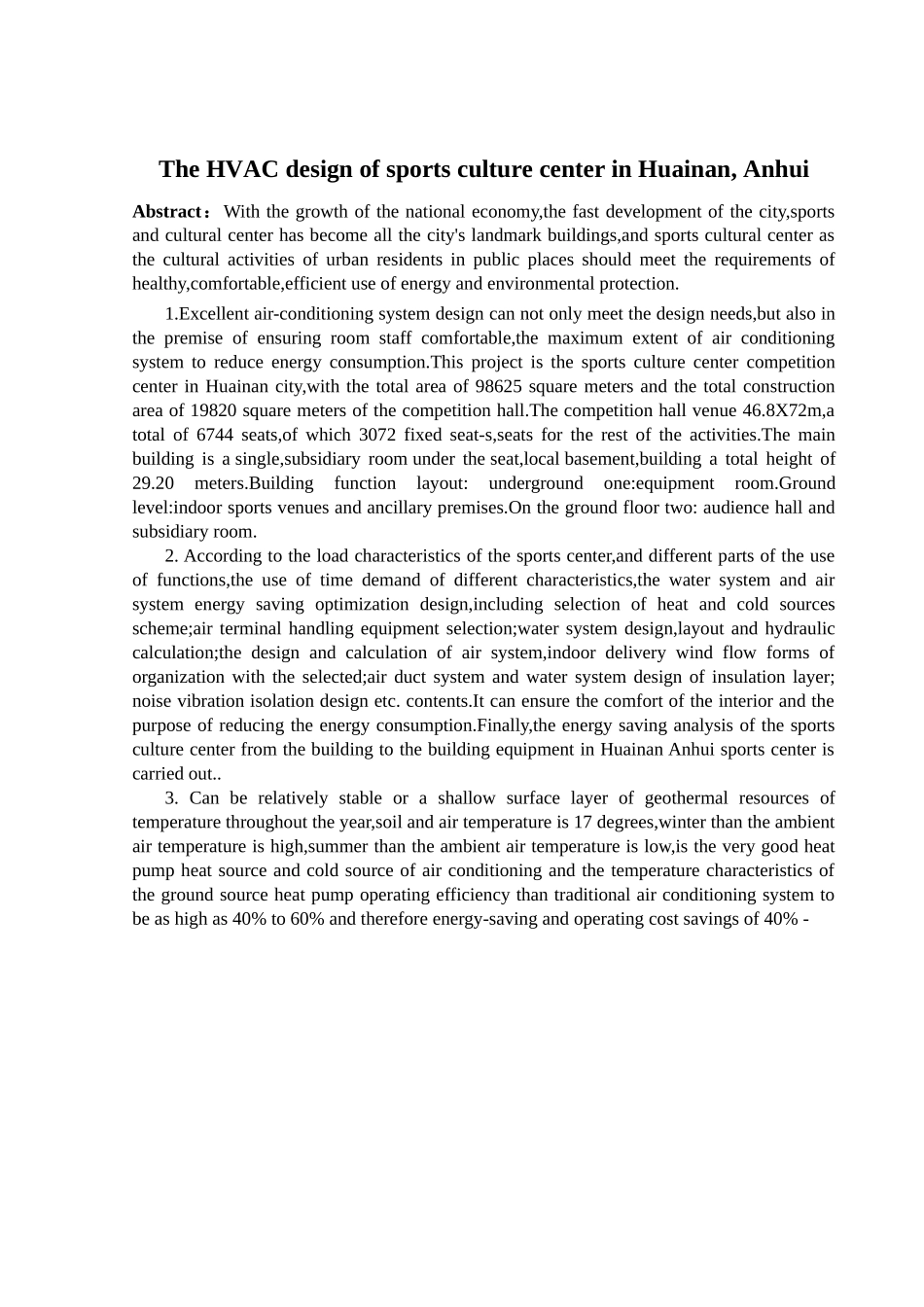

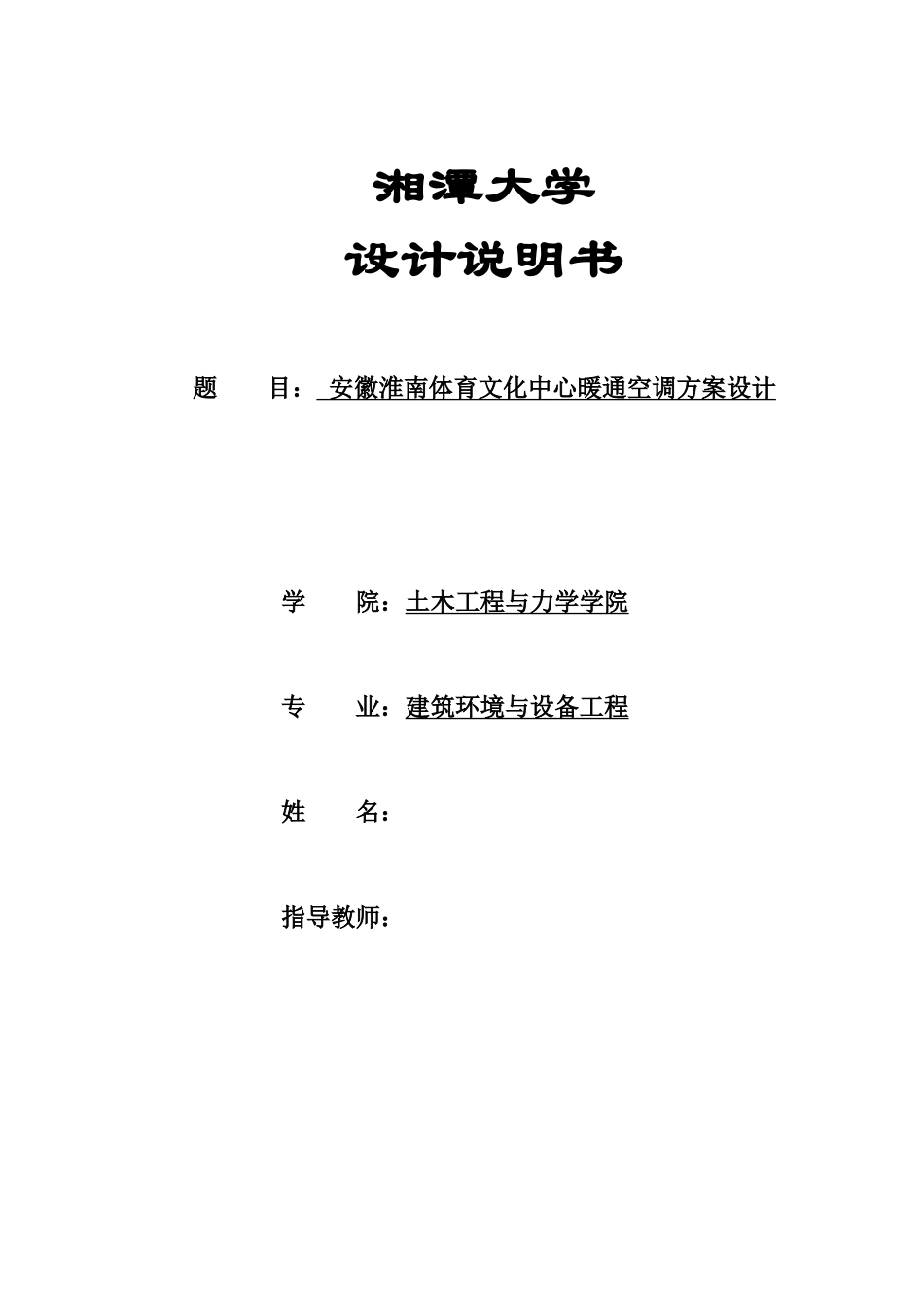

湘潭大学设计说明书题 目： 安徽淮南体育文化中心暖通空调方案设计学 院：土木工程与力学学院专 业：建筑环境与设备工程姓 名：指导教师：安徽淮南体育文化中心暖通空调工程方案设计摘要：随着国家经济的增长，城市的高速发展，体育文化中心已成为各个城市的标志性建筑，而体育文化中心作为城市居民文化活动的公共场所，应满足健康、舒适、能源有效利用和环境保护等方面的要求。 1.优秀的空调系统设计不仅能满足设计需求，还要在保证房间人员舒适的前提下，最大程度地减少空调系统的能耗。本工程为淮南市体育文化中心比赛馆。体育文化中心总占地面积 98625 平方米，比赛馆总建筑面积 19820 平方米。比赛馆比赛场地 46.8X72m，共设坐席 6744 个，其中固定坐席 3072 个，其余为活动坐席。主体建筑为单层，坐席下设附属用房，局部设地下一层，建筑总高度：29.20 米。建筑功能布局：地下一层：设备用房。地上一层：室内运动场地及附属用房。地上二层：观众厅及附属用房。 2.根据体育中心自身负荷特点，以及不同部分使用功能、使用时间等的需求不同的特点，对其水系统和风系统进行了节能优化设计，具体包括：冷热源方案选择；空调末端处理设备选型；水系统的设计、布置与水力计算；风系统的设计与计算；室内送风方式与气流组织形式的选定；风管系统与水管系统保温层的设计；消声隔振设计等内容。既保证了室内的舒适又达到降低能耗的目的。最后，对安徽淮南体育文化中心从围护结构到建筑设备进行节能分析。 3.地能或地表浅层地热资源的温度一年四季相对稳定，土壤与空气温差一般为 17 度，冬季比环境空气温度高，夏季比环境空气温度低，是很好的热泵热源和空调冷源，这种温度特性使得地源热泵比传统空调系统运行效率要高 40%～60%，因此要节能和节省运行费用 40％－50％左右。研究结果表明：体育馆空调系统节能设计与改进可以从多方面进行，包括利用更为先进的计算方法进行更准确的负荷计算和水力计算，根据建筑实际情况进行系统环路的划分和冷热源形式的选择，对建筑围护结构进行保温隔热设计，设备选配时根据需求选择能效比较高的设备，同时在空调系统运行时利用自动控制系统进行实时调整，建立完善的管理制度保证空调系统的维护和保养，使空调系统保持较高的运行效率和较长的使用寿命。关键词 ：DeST 模拟；复合型地埋管地源热泵系统；冷热源分析；热回收 The HVAC design of sports culture center in Huainan, An...
