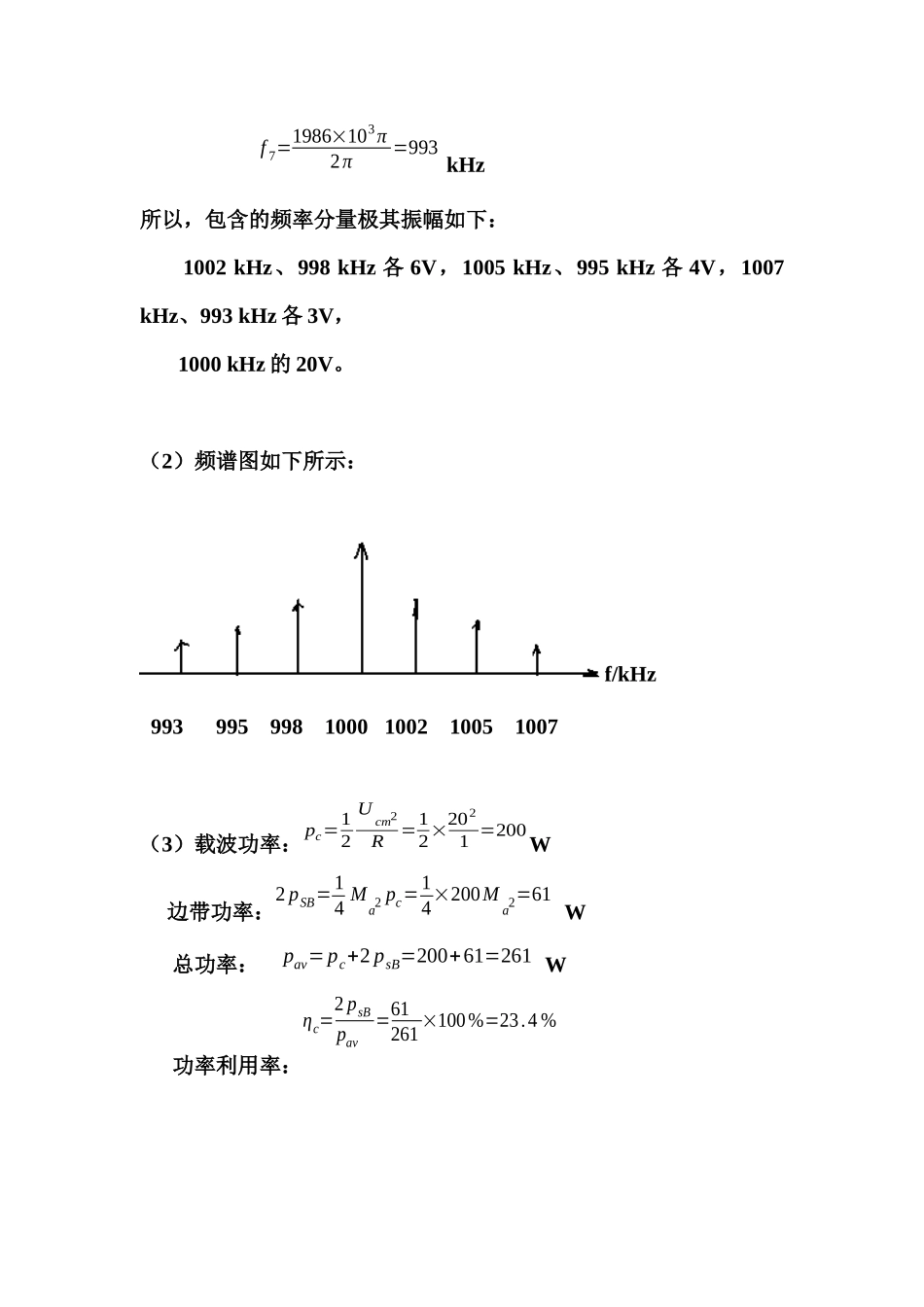

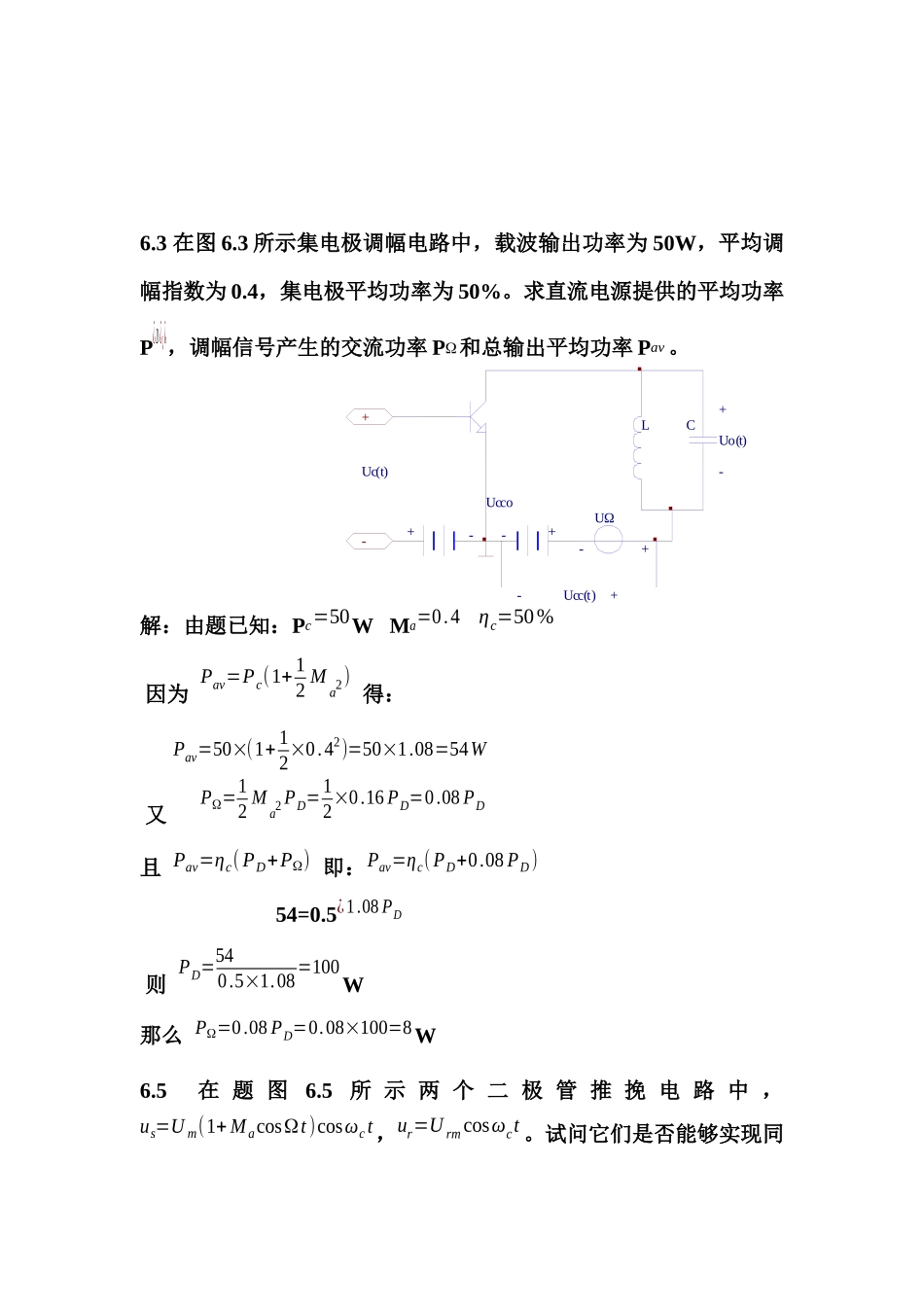

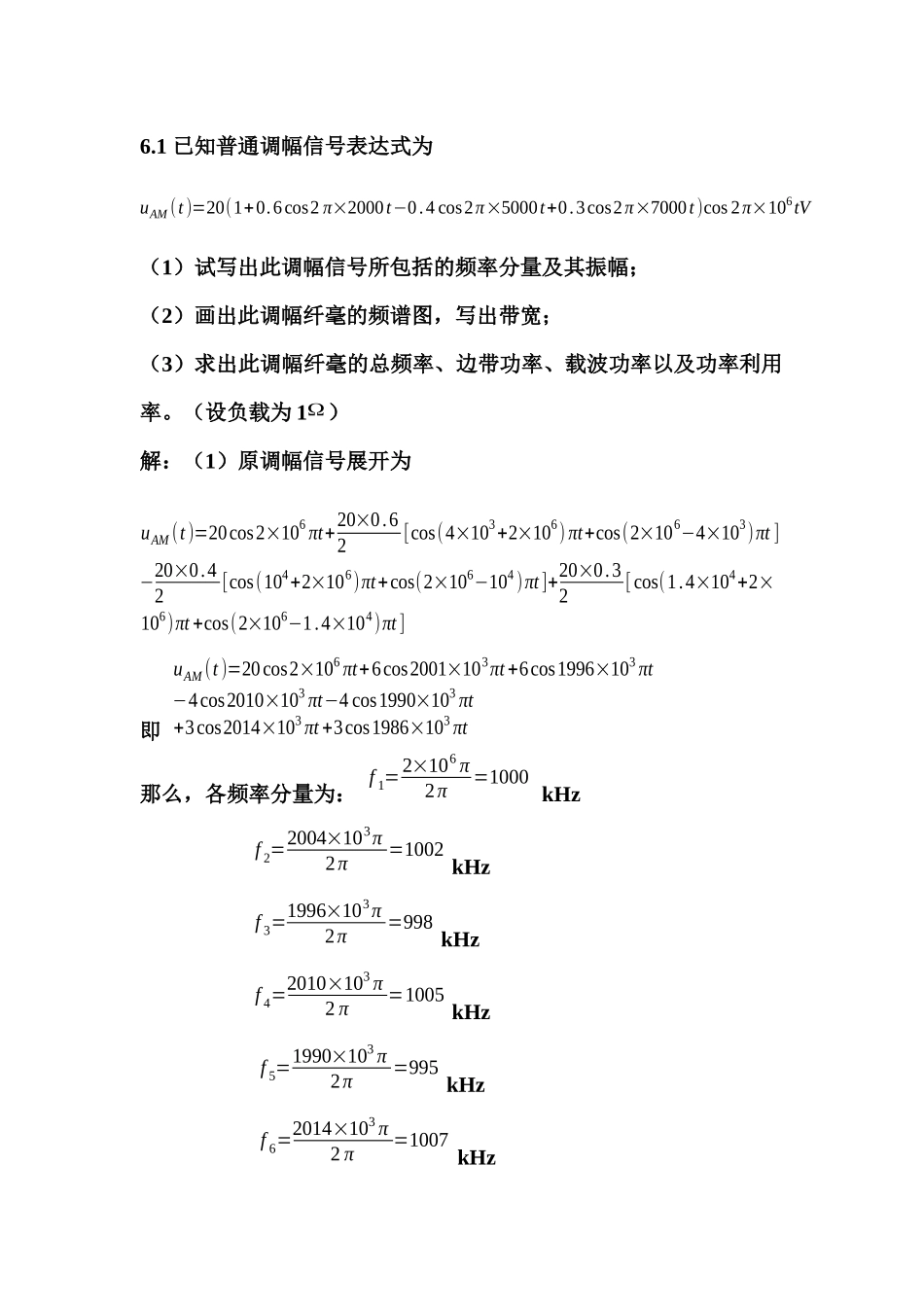

6.1 已知普通调幅信号表达式为 uAM (t )=20(1+0.6cos2 π×2000t−0.4 cos2π×5000t+0.3cos2π×7000t )cos 2π×106tV（1）试写出此调幅信号所包括的频率分量及其振幅；（2）画出此调幅纤毫的频谱图，写出带宽；（3）求出此调幅纤毫的总频率、边带功率、载波功率以及功率利用率。（设负载为 1Ω）解：（1）原调幅信号展开为 uAM (t )=20cos2×106 πt+20×0.62[cos(4×103+2×106) πt+cos(2×106−4×103)πt ]−20×0.42[cos(104+2×106)πt+cos(2×106−104 )πt ]+20×0.32[cos(1.4×104+2×106)πt +cos(2×106−1.4×104)πt ]即 uAM (t )=20cos2×106 πt+6cos2001×103πt+6cos1996×103 πt−4cos2010×103 πt−4 cos1990×103 πt+3cos2014×103 πt +3cos1986×103 πt那么，各频率分量为： f 1=2×106 π2π=1000 kHz f 2=2004×103π2π=1002 kHz f 3=1996×103π2π=998 kHz f 4=2010×103 π2 π=1005 kHz f 5=1990×103 π2π=995 kHz f 6=2014×103 π2 π=1007 kHz f 7=1986×103π2π=993 kHz所以，包含的频率分量极其振幅如下： 1002 kHz、998 kHz 各 6V，1005 kHz、995 kHz 各 4V，1007 kHz、993 kHz 各 3V， 1000 kHz 的 20V。（2）频谱图如下所示：f/kHz 993 995 998 1000 1002 1005 1007（3）载波功率：pc=12Ucm2R=12×2021 =200W 边带功率：2 pSB=14 Ma2 pc=14×200Ma2=61 W 总功率： pav=pc+2 psB=200+61=261 W 功率利用率：ηc=2 psBpav=61261 ×100%=23.4 %6.3 在图 6.3 所示集电极调幅电路中，载波输出功率为 50W，平均调幅指数为 0.4，集电极平均功率为 50%。求直流电源提供的平均功率P¿D¿¿¿，调幅信号产生的交流功率 PΩ和总输出平均功率 Pav 。解：由题已知：Pc=50W Ma=0.4 ηc=50% 因为 Pav=Pc(1+ 12 Ma2) 得： Pav=50×(1+ 12×0.42)=50×1.08=54W 又 PΩ=12 Ma2 PD=12×0.16 PD=0.08 PD且 Pav=ηc( PD+PΩ) 即：Pav=ηc( PD+0.08 PD) 54=0.5¿1.08 PD 则 PD=540.5×1.08=100W那么 PΩ=0.08 PD=0.08×100=8W6.5 在 题 图 6.5 所 示 两 个 二 极 管 推 挽 电 路 中 ，us=U m(1+ M acosΩt )cosωct，ur=U rmcosωct 。试问它们是否能够实现同CL+-+-+-Uc(t)Ucco+-Uo(t)UΩ+--Ucc(t)+步检波？当ur=0时，它们又是否能够实现包络检波？为什么？...
