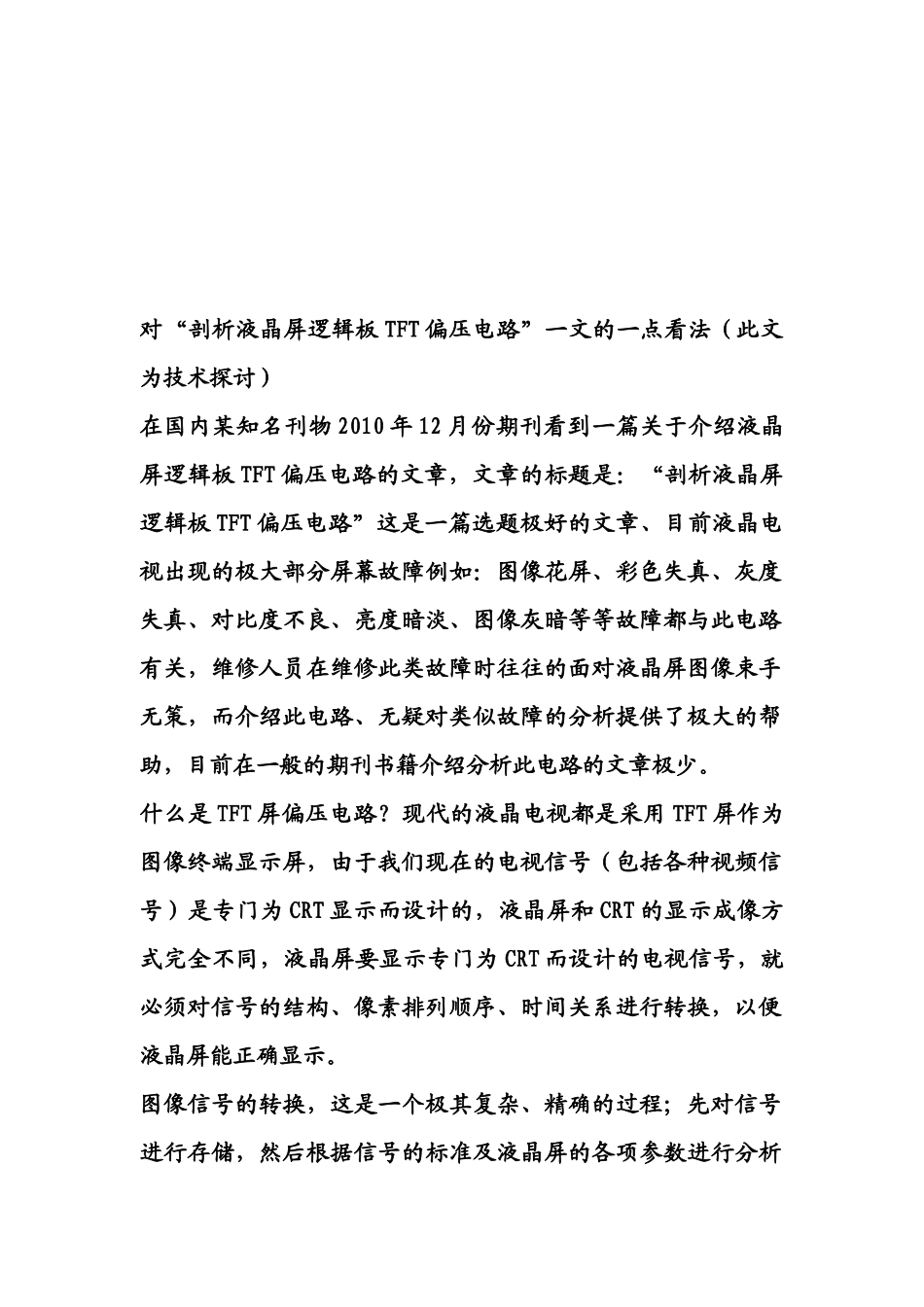

液晶显示屏背光驱动集成电路工作原理_第1页
1/26
液晶显示屏背光驱动集成电路工作原理_第2页
2/26

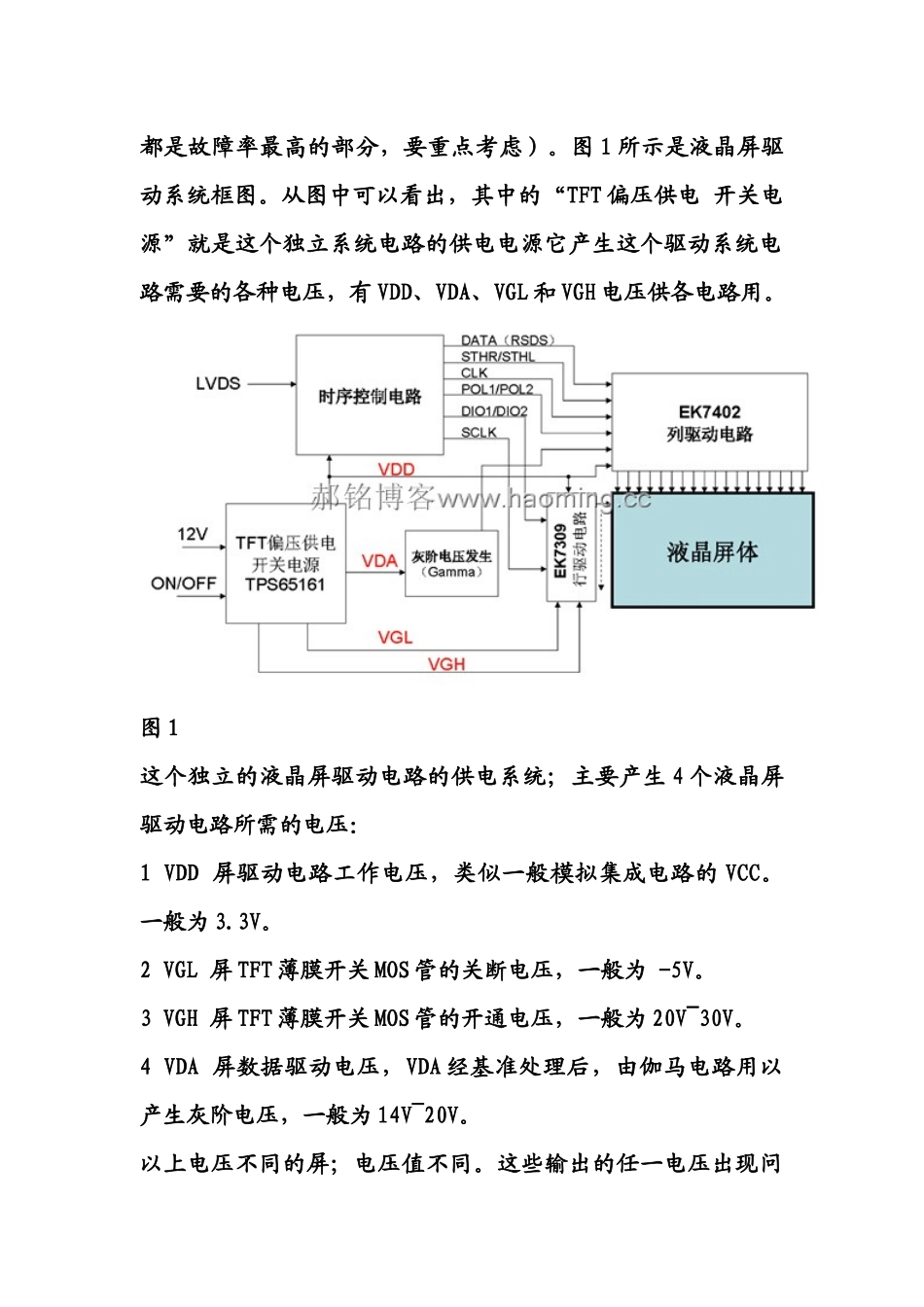

液晶显示屏背光驱动集成电路工作原理_第3页
3/26
对“剖析液晶屏逻辑板 TFT 偏压电路”一文的一点看法(此文为技术探讨)在国内某知名刊物 2010 年 12 月份期刊看到一篇关于介绍液晶屏逻辑板 TFT 偏压电路的文章,文章的标题是:“剖析液晶屏逻辑板 TFT 偏压电路”这是一篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如:图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关,维修人员在维修此类故障时往往的面对液晶屏图像束手无策,而介绍此电路、无疑对类似故障的分析提供了极大的帮助,目前在一般的期刊书籍介绍分析此电路的文章极少。什么是 TFT 屏偏压电路?现代的液晶电视都是采用 TFT 屏作为图像终端显示屏,由于我们现在的电视信号(包括各种视频信号)是专门为 CRT 显示而设计的,液晶屏和 CRT 的显示成像方式完全不同,液晶屏要显示专门为 CRT 而设计的电视信号,就必须对信号的结构、像素排列顺序、时间关系进行转换,以便液晶屏能正确显示。图像信号的转换,这是一个极其复杂、精确的过程;先对信号进行存储,然后根据信号的标准及液晶屏的各项参数进行分析计算,根据计算的结果在按规定从存储器中读取预存的像素信号,并按照计算的要求重新组合排列读取的像素信号,成为液晶屏显示适应的信号。这个过程把信号的时间过程、排列顺序都进行了重新的编排,并且要产生控制各个电路工作的辅助信号。重新编排的像素信号在辅助信号的协调下,施加于液晶屏正确的重现图像。每一个液晶屏都必须有一个这样的转换电路,这个电路就是我们常说的“时序控制电路”或“T-CON(提康)电路”,也有称为“逻辑板电路”的。这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。也是一个独立的整体。这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A 变换电路、译码电路、伽马(Gamma)电路(灰阶电压)等组成,这些电路的正常工作也需要各种不同的工作电压,并且还要有一定的上电时序关系,不同的屏,不同的供电电压。为了保证此电路正常工作,一般对这个独立的驱动系统单独的设计了一个独立的开关电源供电(这个向液晶屏驱动系统供电的开关电源一般就称为:TFT 偏压电路);由整机的主开关电源提供一个 5V 或 12V 电压,给这个开关电源供电,并由 CPU 控制这个开关电源工作;产生这个独立的驱动系统电路提供所需的各种电压,就好像我们的电视机是一个独立的系统他有一个单独的开关电源...
