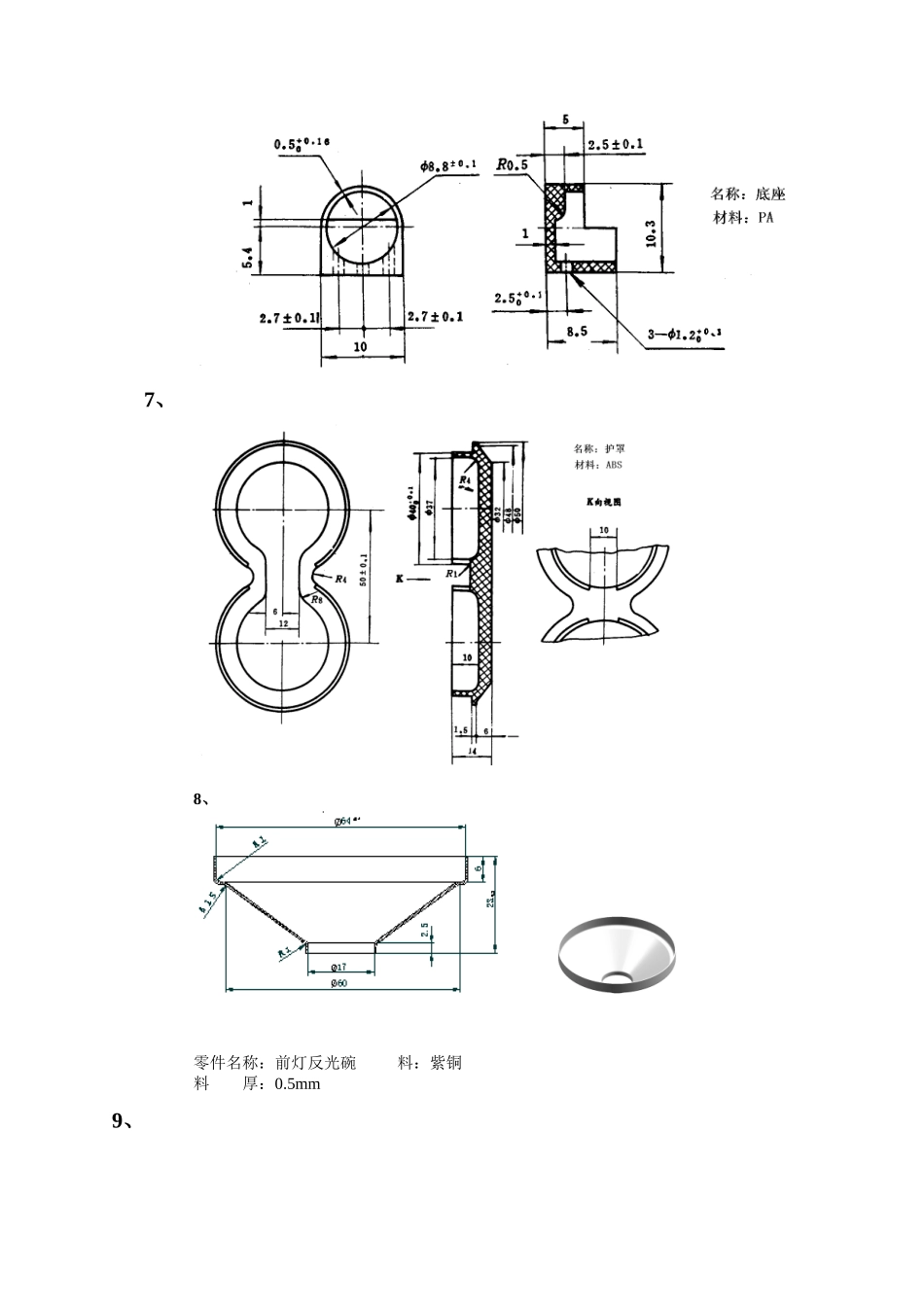

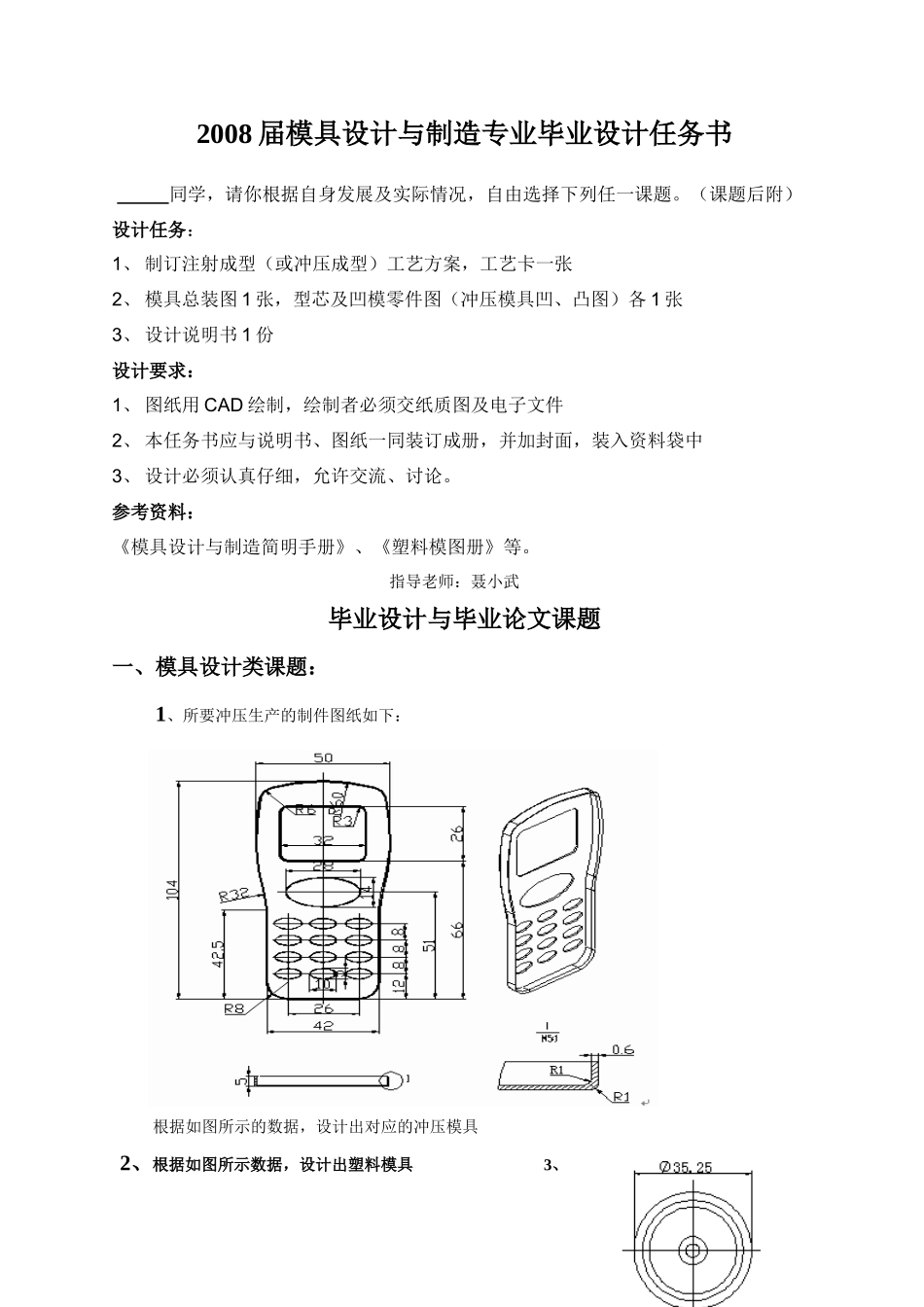

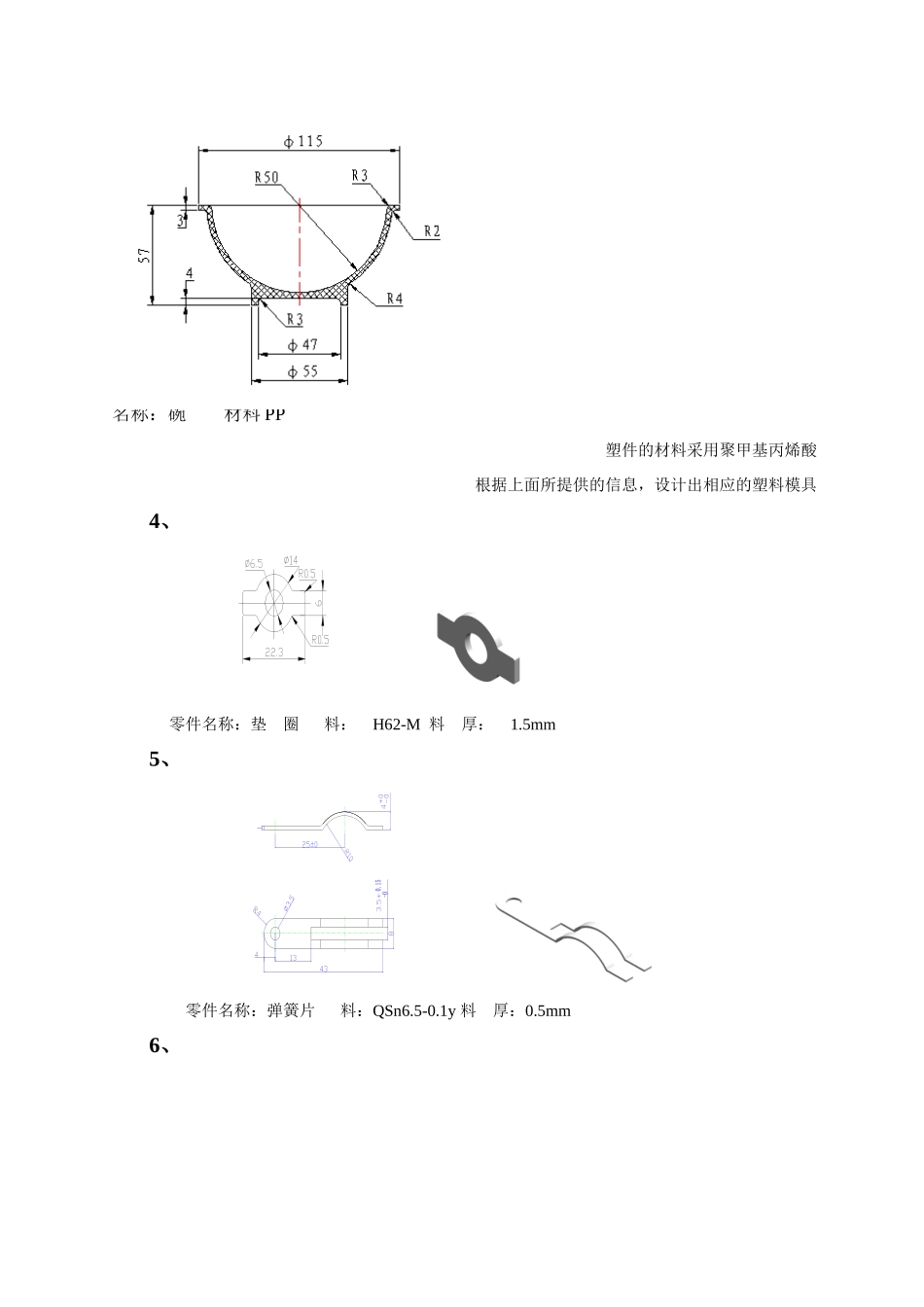

2008 届模具设计与制造专业毕业设计任务书 同学,请你根据自身发展及实际情况,自由选择下列任一课题。(课题后附)设计任务:1、 制订注射成型(或冲压成型)工艺方案,工艺卡一张2、 模具总装图 1 张,型芯及凹模零件图(冲压模具凹、凸图)各 1 张3、 设计说明书 1 份设计要求:1、 图纸用 CAD 绘制,绘制者必须交纸质图及电子文件2、 本任务书应与说明书、图纸一同装订成册,并加封面,装入资料袋中3、 设计必须认真仔细,允许交流、讨论。参考资料:《模具设计与制造简明手册》、《塑料模图册》等。 指导老师:聂小武毕业设计与毕业论文课题一、模具设计类课题:1、所要冲压生产的制件图纸如下: 根据如图所示的数据,设计出对应的冲压模具2、根据如图所示数据,设计出塑料模具 3、名称:碗 材料 PP塑件的材料采用聚甲基丙烯酸根据上面所提供的信息,设计出相应的塑料模具4、 零件名称:垫 圈 料: H62-M 料 厚: 1.5mm5、零件名称:弹簧片 料:QSn6.5-0.1y 料 厚:0.5mm6、0.15-07、8、 零件名称:前灯反光碗 料:紫铜料 厚:0.5mm9、零件名称:油挡 材料:10 钢 料 厚:1.5mm10、零件名称:封 盖 材 料:08 钢 料 厚:1.2mm11、零件名称:阶梯圆筒 材 料:10 钢 料 厚:0.5mm二、模具制造类课题1、落料凹模的制造落料凹模材料 Cr12,硬度 60—64HRC。要求:根据落料凹模的图纸和质量技术要求,拟定合理的工艺方案,并对所拟定的工艺方案进行技术和经济效益的综合分析及评价,编制加工工艺卡(用 AutoCAD 绘制,打印在 A4 图纸上);根据拟定的工艺卡,能正确选用机床、刀具、夹具、量具等工艺装备和工艺参数,完成落料凹模的加工(在加工时,允许采用 45 钢代替,并可以不热处理。); 编写工艺设计说明书(不少于 3000字);上交电子文档和打印文档并提供样品。2、转子芯片冲头的制造冲头材料 DF—2, 60—62HRC(淬火温度 800—850℃,油冷,回火温度 180—225℃,60—62HRC,用作五金箔片冲压模、各种测规。)要求:根据转子芯片冲头的图纸和质量技术要求,拟定合理的工艺方案,并对所拟定的工艺方案进行技术和经济效益的综合分析及评价,编制加工工艺卡(用 AutoCAD 绘制,打印在 A4 图纸上);根据拟定的工艺卡,能正确选用机床、刀具、夹具、量具等工艺装备和工艺参数,完成导正销的加工(在加工时,允许采用 45 钢代替,并可以不热处理。); 编写工艺设计说...
