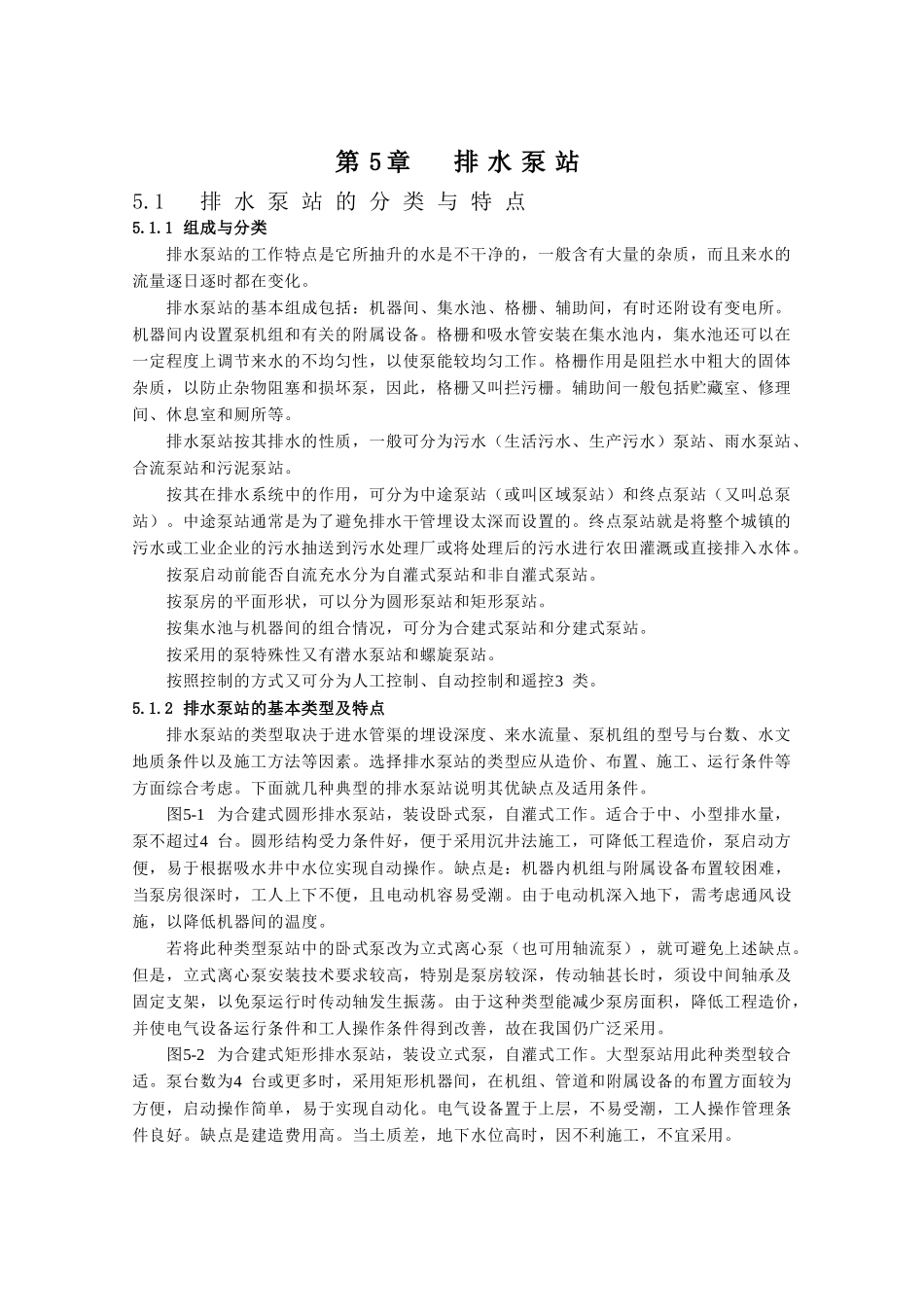

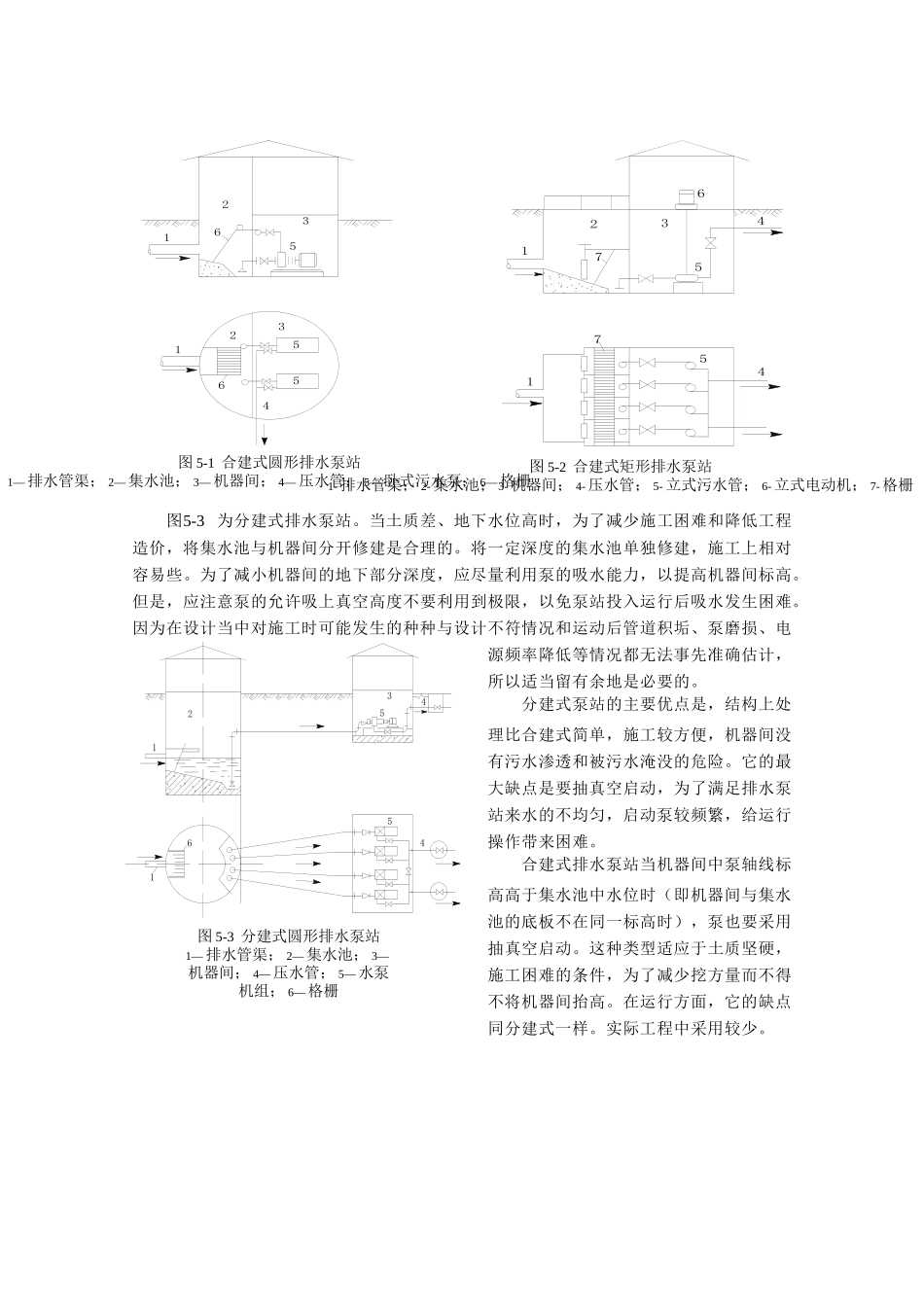

第 5 章 排 水 泵 站5.1 排 水 泵 站 的 分 类 与 特 点5.1.1 组成与分类排水泵站的工作特点是它所抽升的水是不干净的，一般含有大量的杂质，而且来水的流量逐日逐时都在变化。排水泵站的基本组成包括：机器间、集水池、格栅、辅助间，有时还附设有变电所。机器间内设置泵机组和有关的附属设备。格栅和吸水管安装在集水池内，集水池还可以在一定程度上调节来水的不均匀性，以使泵能较均匀工作。格栅作用是阻拦水中粗大的固体杂质，以防止杂物阻塞和损坏泵，因此，格栅又叫拦污栅。辅助间一般包括贮藏室、修理间、休息室和厕所等。排水泵站按其排水的性质，一般可分为污水（生活污水、生产污水）泵站、雨水泵站、合流泵站和污泥泵站。按其在排水系统中的作用，可分为中途泵站（或叫区域泵站）和终点泵站（又叫总泵站）。中途泵站通常是为了避免排水干管埋设太深而设置的。终点泵站就是将整个城镇的污水或工业企业的污水抽送到污水处理厂或将处理后的污水进行农田灌溉或直接排入水体。按泵启动前能否自流充水分为自灌式泵站和非自灌式泵站。按泵房的平面形状，可以分为圆形泵站和矩形泵站。按集水池与机器间的组合情况，可分为合建式泵站和分建式泵站。按采用的泵特殊性又有潜水泵站和螺旋泵站。按照控制的方式又可分为人工控制、自动控制和遥控3 类。5.1.2 排水泵站的基本类型及特点排水泵站的类型取决于进水管渠的埋设深度、来水流量、泵机组的型号与台数、水文地质条件以及施工方法等因素。选择排水泵站的类型应从造价、布置、施工、运行条件等方面综合考虑。下面就几种典型的排水泵站说明其优缺点及适用条件。图5-1 为合建式圆形排水泵站，装设卧式泵，自灌式工作。适合于中、小型排水量，泵不超过4 台。圆形结构受力条件好，便于采用沉井法施工，可降低工程造价，泵启动方便，易于根据吸水井中水位实现自动操作。缺点是：机器内机组与附属设备布置较困难，当泵房很深时，工人上下不便，且电动机容易受潮。由于电动机深入地下，需考虑通风设施，以降低机器间的温度。若将此种类型泵站中的卧式泵改为立式离心泵（也可用轴流泵），就可避免上述缺点。但是，立式离心泵安装技术要求较高，特别是泵房较深，传动轴甚长时，须设中间轴承及固定支架，以免泵运行时传动轴发生振荡。由于这种类型能减少泵房面积，降低工程造价，并使电气设备运行条件和工人操作条件得到改善，故在我国仍广泛采用。图5-2 为合建式矩形排水泵站，装设...
