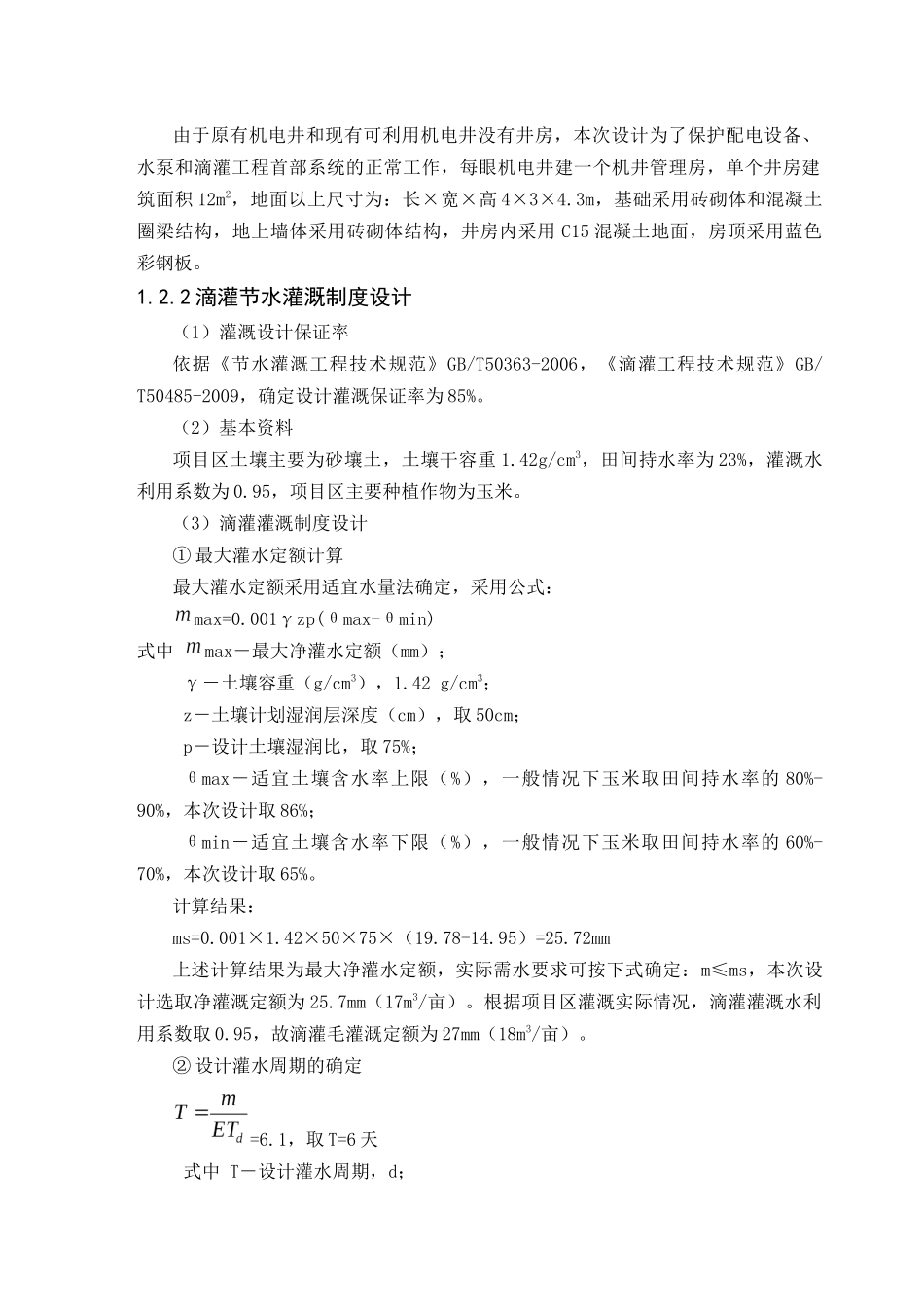

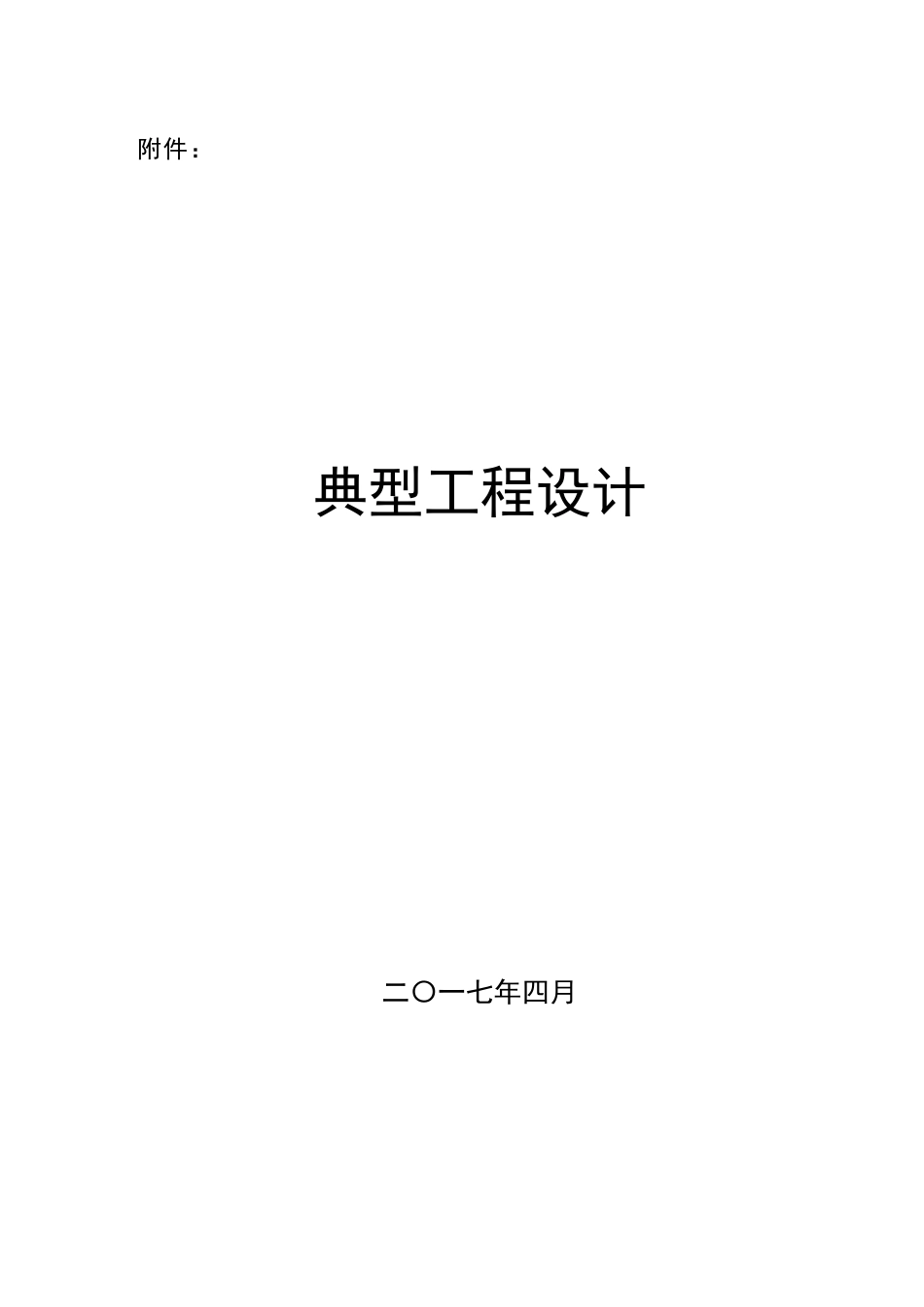

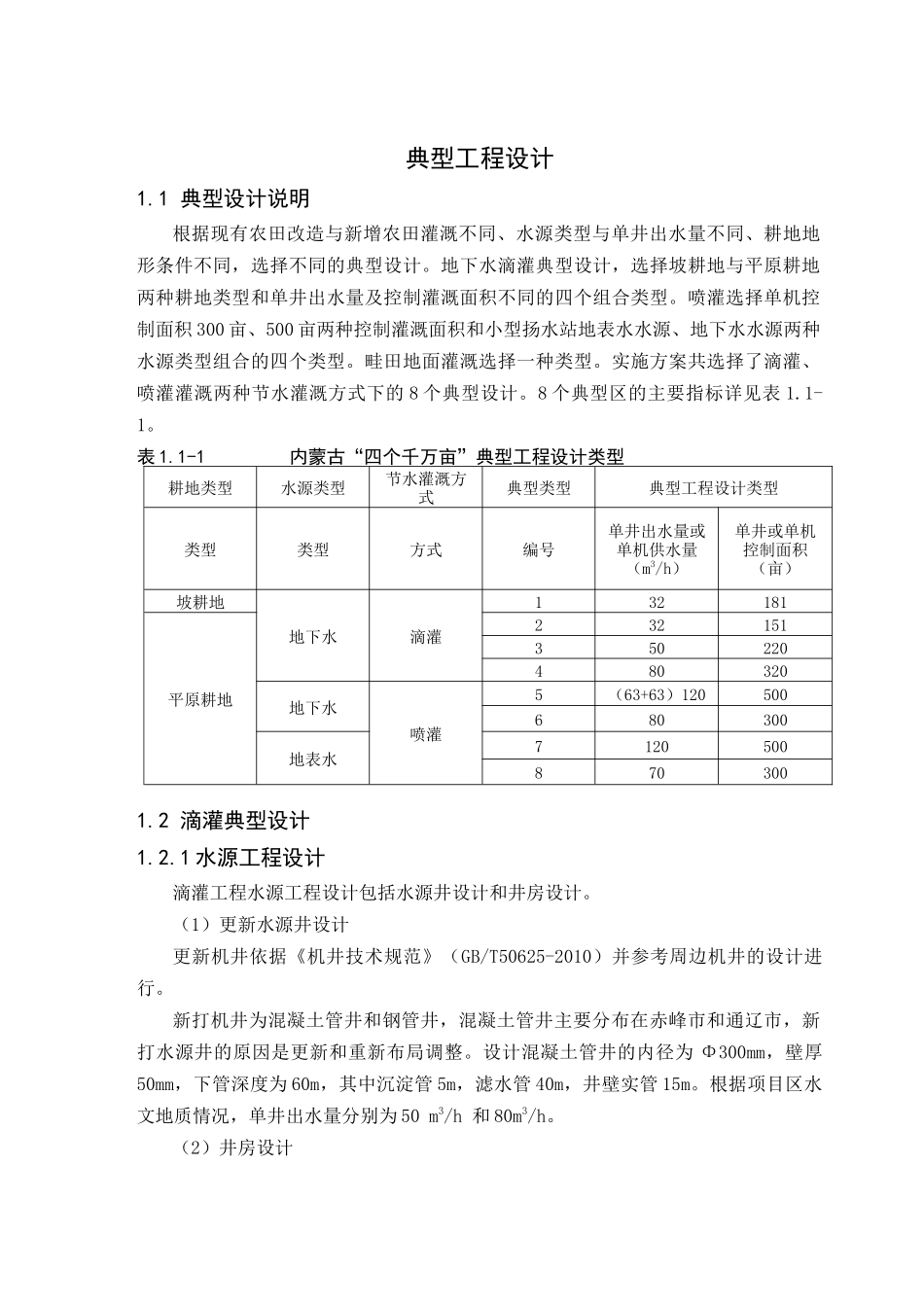

附件：典型工程设计二〇一七年四月典型工程设计1.1 典型设计说明根据现有农田改造与新增农田灌溉不同、水源类型与单井出水量不同、耕地地形条件不同，选择不同的典型设计。地下水滴灌典型设计，选择坡耕地与平原耕地两种耕地类型和单井出水量及控制灌溉面积不同的四个组合类型。喷灌选择单机控制面积 300 亩、500 亩两种控制灌溉面积和小型扬水站地表水水源、地下水水源两种水源类型组合的四个类型。畦田地面灌溉选择一种类型。实施方案共选择了滴灌、喷灌灌溉两种节水灌溉方式下的 8 个典型设计。8 个典型区的主要指标详见表 1.1-1。表 1.1-1 内蒙古“四个千万亩”典型工程设计类型耕地类型水源类型节水灌溉方式典型类型典型工程设计类型类型类型方式编号单井出水量或单机供水量（m3/h）单井或单机控制面积（亩）坡耕地地下水滴灌132181平原耕地232151350220480320地下水喷灌5（63+63）120500680300地表水71205008703001.2 滴灌典型设计1.2.1 水源工程设计滴灌工程水源工程设计包括水源井设计和井房设计。（1）更新水源井设计更新机井依据《机井技术规范》（GB/T50625-2010）并参考周边机井的设计进行。新打机井为混凝土管井和钢管井，混凝土管井主要分布在赤峰市和通辽市，新打水源井的原因是更新和重新布局调整。设计混凝土管井的内径为 Φ300mm，壁厚50mm，下管深度为 60m，其中沉淀管 5m，滤水管 40m，井壁实管 15m。根据项目区水文地质情况，单井出水量分别为 50 m3/h 和 80m3/h。（2）井房设计由于原有机电井和现有可利用机电井没有井房，本次设计为了保护配电设备、水泵和滴灌工程首部系统的正常工作，每眼机电井建一个机井管理房，单个井房建筑面积 12m2，地面以上尺寸为：长×宽×高 4×3×4.3m，基础采用砖砌体和混凝土圈梁结构，地上墙体采用砖砌体结构，井房内采用 C15 混凝土地面，房顶采用蓝色彩钢板。1.2.2 滴灌节水灌溉制度设计（1）灌溉设计保证率依据《节水灌溉工程技术规范》GB/T50363-2006，《滴灌工程技术规范》GB/T50485-2009，确定设计灌溉保证率为 85%。（2）基本资料项目区土壤主要为砂壤土，土壤干容重 1.42g/cm3，田间持水率为 23%，灌溉水利用系数为 0.95，项目区主要种植作物为玉米。（3）滴灌灌溉制度设计① 最大灌水定额计算最大灌水定额采用适宜水量法确定，采用公式：max=0.001γzp(θmax-θmin)式中 max－最大净灌水定额（mm）；γ－土壤容重（g/cm3），1.42 g/cm3；z－土壤...
