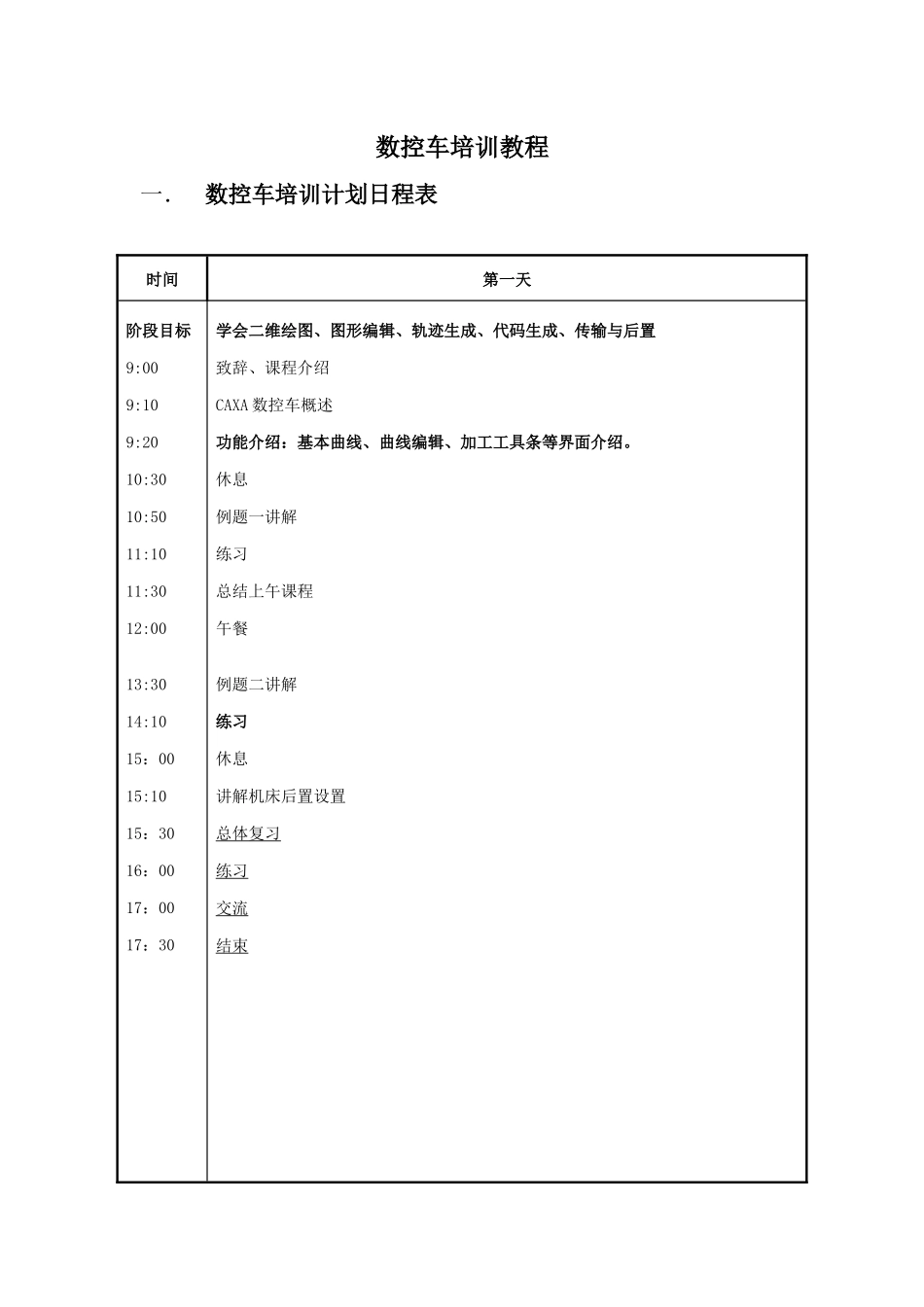

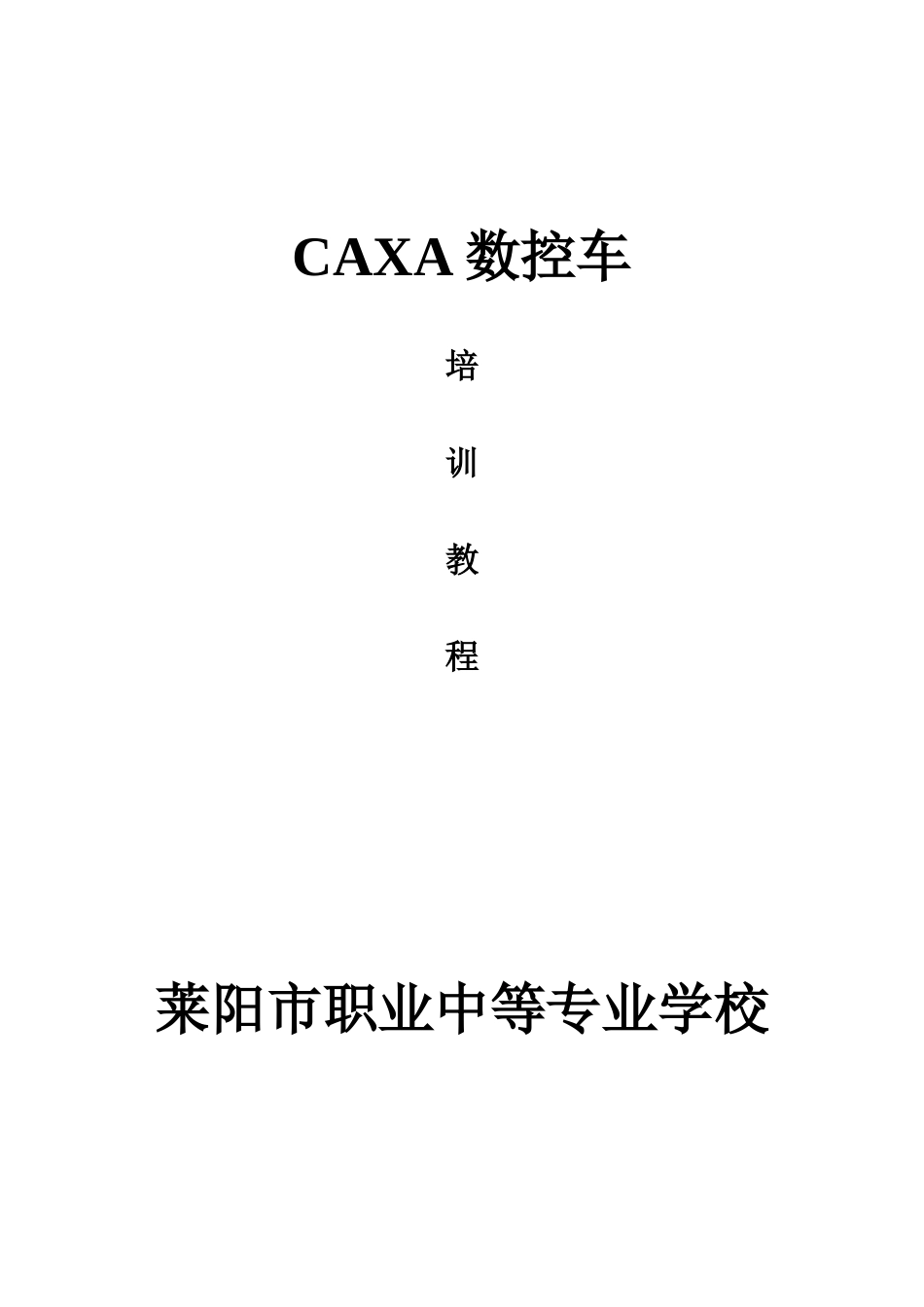

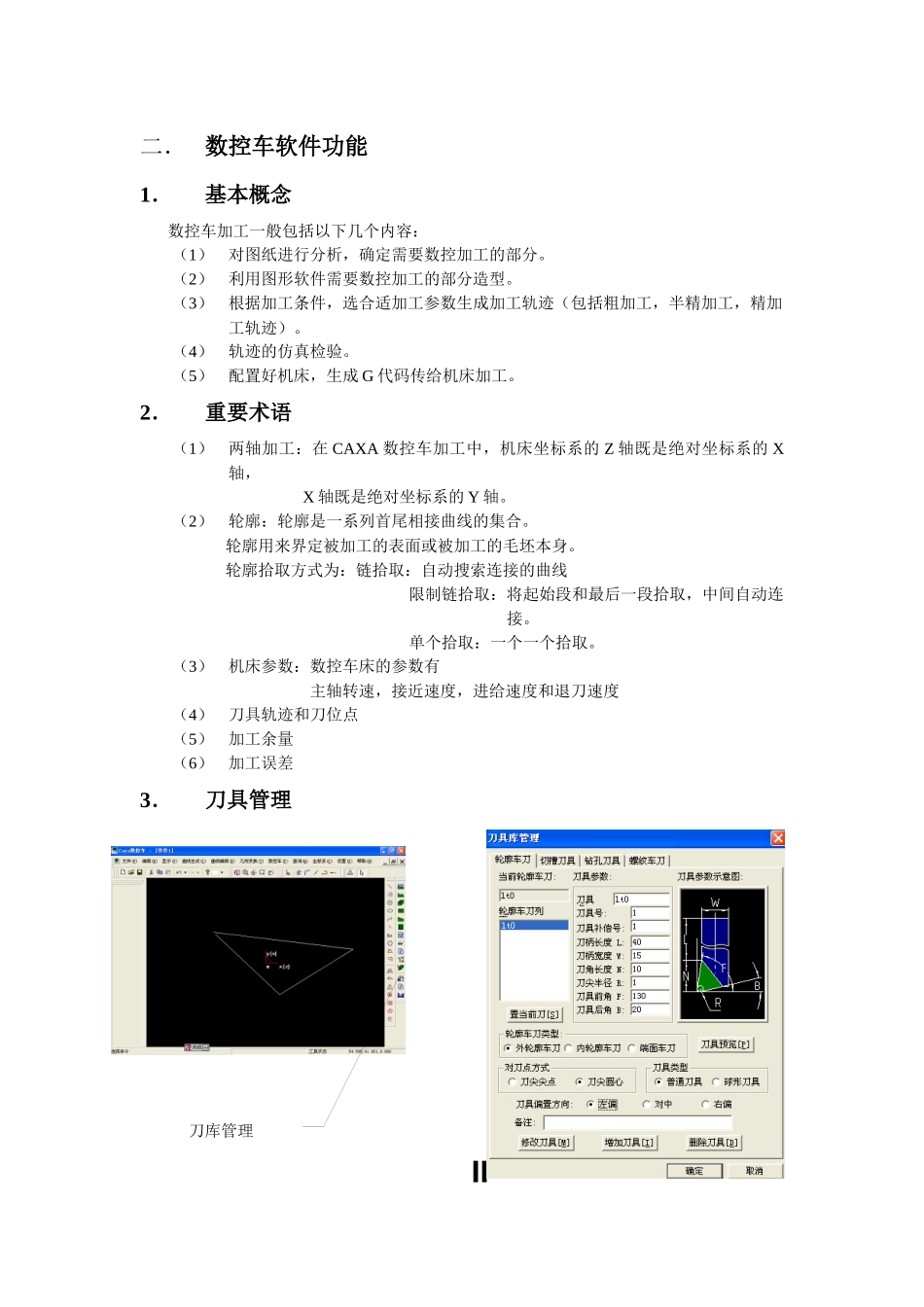

CAXA 数控车培训教程莱阳市职业中等专业学校数控车培训教程一．数控车培训计划日程表时间第一天阶段目标9:009:109:2010:3010:5011:1011:3012:0013:3014:1015：0015:1015：3016：0017：0017：30学会二维绘图、图形编辑、轨迹生成、代码生成、传输与后置致辞、课程介绍CAXA 数控车概述功能介绍：基本曲线、曲线编辑、加工工具条等界面介绍。休息例题一讲解练习总结上午课程午餐例题二讲解练习休息讲解机床后置设置总体复习练习交流结束二．数控车软件功能1．基本概念数控车加工一般包括以下几个内容：（1）对图纸进行分析，确定需要数控加工的部分。（2）利用图形软件需要数控加工的部分造型。（3）根据加工条件，选合适加工参数生成加工轨迹（包括粗加工，半精加工，精加工轨迹）。（4）轨迹的仿真检验。（5）配置好机床，生成 G 代码传给机床加工。2．重要术语（1）两轴加工：在 CAXA 数控车加工中，机床坐标系的 Z 轴既是绝对坐标系的 X 轴， X 轴既是绝对坐标系的 Y 轴。（2）轮廓：轮廓是一系列首尾相接曲线的集合。 轮廓用来界定被加工的表面或被加工的毛坯本身。 轮廓拾取方式为：链拾取：自动搜索连接的曲线限制链拾取：将起始段和最后一段拾取，中间自动连接。单个拾取：一个一个拾取。（3）机床参数：数控车床的参数有主轴转速，接近速度，进给速度和退刀速度（4）刀具轨迹和刀位点（5）加工余量（6）加工误差3．刀具管理 刀库管理用如图的方式打开刀具库管理，通过菜单数控车下刀具库管理也可以。 刀具分为轮廓车刀，切槽刀具，钻孔刀具，螺纹车刀。1） 轮廓车刀 刀具名：用于刀具的标识和列表。 刀具号：用于后置的自动换刀指令。对应机床的刀库的刀号。 刀具补偿号：刀具补偿值的序列号，其值对应于机床的数据库。 刀柄长度：刀具可夹持段的长度。 刀柄宽度：刀具可夹持段的宽度。 刀角长度：刀具可切削段的长度。 刀尖半径： 刀尖部分用于切削的圆弧的半径。 刀具前角：刀具前刃与工件旋转轴的夹角。2） 切槽刀具 刀具名：用于刀具的标识和列表。 刀具号：用于后置的自动换刀指令。对应机床的刀库的刀号。 刀具补偿号：刀具补偿值的序列号，其值对应于机床的数据库。 刀具长度：刀具的总体长度。 刀柄宽度：刀具切削刃的宽度。 刀尖半径： 刀具切削刃两端圆弧的半径。 刀具引角：刀具切削段两侧边与垂直于切削方向的夹角。3）钻孔刀具 刀具名：用于刀具的标识和列表。 刀具号：用于后置的自动...
