3×100 MW火力发电厂电气一次部分设计VIP免费

3×100 MW火力发电厂电气一次部分设计_第1页
1/21
3×100 MW火力发电厂电气一次部分设计_第2页
2/21
3×100 MW火力发电厂电气一次部分设计_第3页
3/21

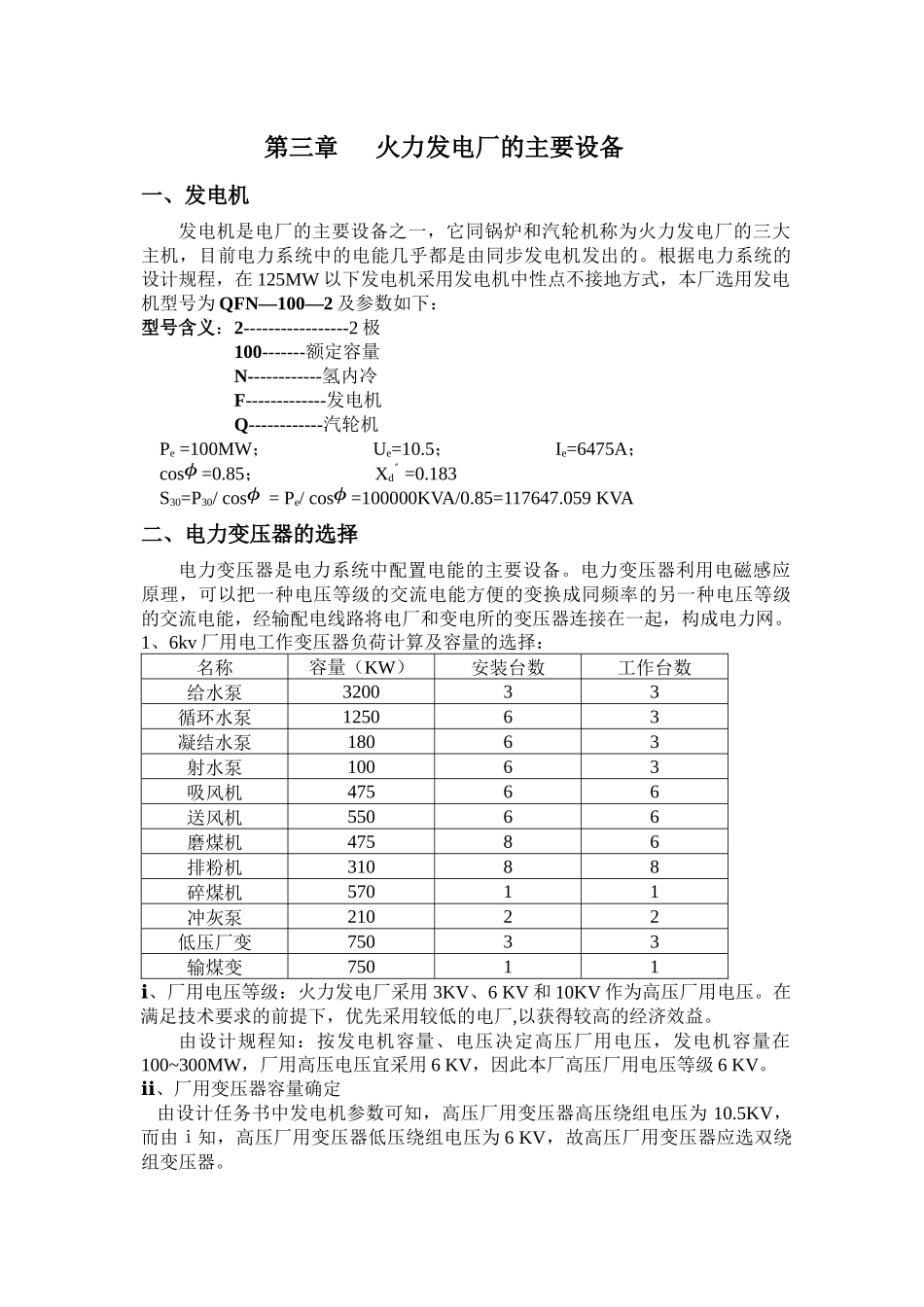

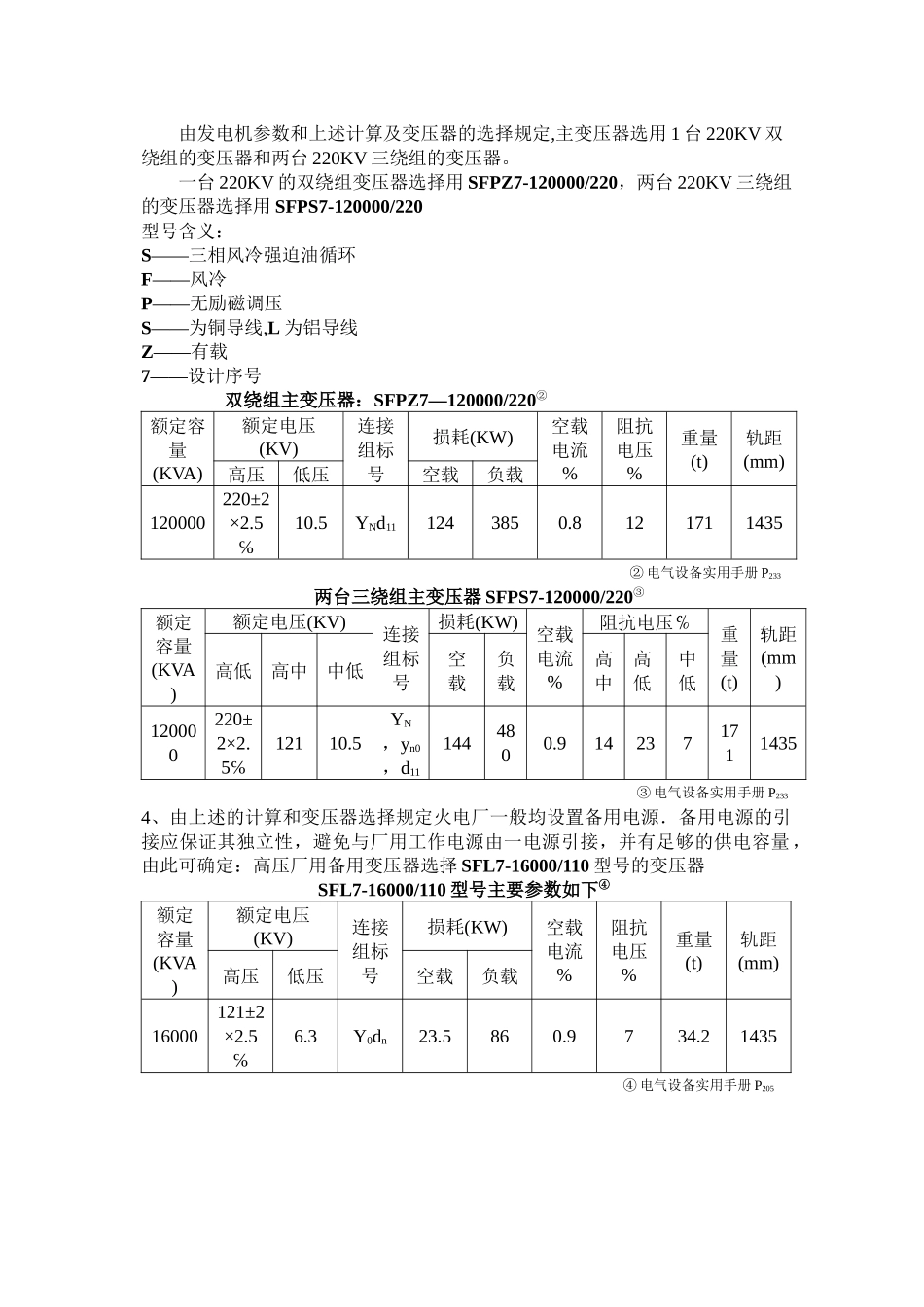

第三章 火力发电厂的主要设备一、发电机发电机是电厂的主要设备之一,它同锅炉和汽轮机称为火力发电厂的三大主机,目前电力系统中的电能几乎都是由同步发电机发出的。根据电力系统的设计规程,在 125MW 以下发电机采用发电机中性点不接地方式,本厂选用发电机型号为 QFN—100—2 及参数如下:型号含义:2-----------------2 极100-------额定容量N------------氢内冷F-------------发电机Q------------汽轮机Pe =100MW; Ue=10.5; Ie=6475A;cosϕ =0.85; Xd〞=0.183S30=P30/ cosϕ = Pe/ cosϕ =100000KVA/0.85=117647.059 KVA 二、电力变压器的选择电力变压器是电力系统中配置电能的主要设备。电力变压器利用电磁感应原理,可以把一种电压等级的交流电能方便的变换成同频率的另一种电压等级的交流电能,经输配电线路将电厂和变电所的变压器连接在一起,构成电力网。1、6kv 厂用电工作变压器负荷计算及容量的选择:名称容量(KW)安装台数工作台数给水泵320033循环水泵125063凝结水泵18063射水泵10063吸风机47566送风机55066磨煤机47586排粉机31088碎煤机57011冲灰泵21022低压厂变75033输煤变75011ⅰ、厂用电压等级:火力发电厂采用 3KV、6 KV 和 10KV 作为高压厂用电压。在满足技术要求的前提下,优先采用较低的电厂,以获得较高的经济效益。由设计规程知:按发电机容量、电压决定高压厂用电压,发电机容量在100~300MW,厂用高压电压宜采用 6 KV,因此本厂高压厂用电压等级 6 KV。ⅱ、厂用变压器容量确定 由设计任务书中发电机参数可知,高压厂用变压器高压绕组电压为 10.5KV,而由ⅰ知,高压厂用变压器低压绕组电压为 6 KV,故高压厂用变压器应选双绕组变压器。ⅲ、厂用负荷容量的计算,由设计规程知:给水泵、循环水泵、射水泵的换算系数为 K=1;其它低压动力换算系数为 K=0.85;其它高压电机的换算系数为 K=0.8。厂用高压负荷按下式计算:Sg=K∑P K——为换算系数或需要系数∑P——电动机计算容量之和Sg =3200+1250+100+(180+4752+5502+475×2+826.667+570+210) ×0.8 =?KVA低压厂用计算负荷:Sd=(750+750)/0.85=? KVA厂用变压器选择原则:(1)高压厂用工作变压器容量应按高压电动机计算负荷的 110℅与低压厂用电计算负荷之和选择,低压厂用工作变压器的容量留有 10℅左右的裕度;(2)高压厂用备用变压器或起动变压器应与最大一台(组)高压厂用工作变压器的容量相同。根据高压厂用双绕组变压器容量...
