杭州市xxx燃气工程(DOC11页)VIP专享VIP免费

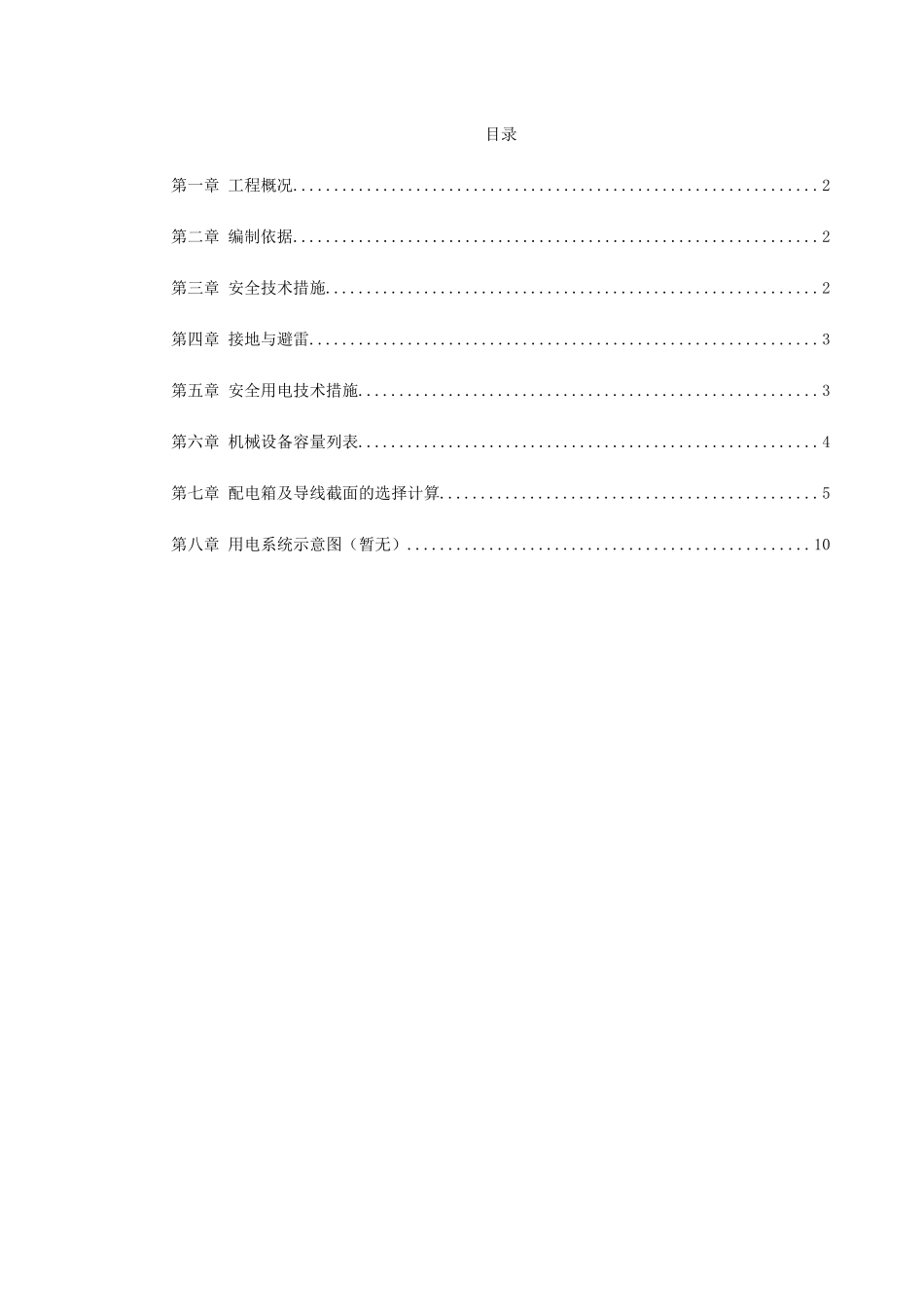

目录第一章 工程概况................................................................2第二章 编制依据................................................................2第三章 安全技术措施............................................................2第四章 接地与避雷..............................................................3第五章 安全用电技术措施........................................................3第六章 机械设备容量列表........................................................4第七章 配电箱及导线截面的选择计算..............................................5第八章 用电系统示意图（暂无）.................................................10第一章工程概况杭州市 xxx 燃气工程为道路配套工程，施工用电采用 TN-S 系统，设总配电箱一只，二级箱三只，三级箱十只。第二章编制依据本方案根据《建设工程施工现场供用电安全规范》GB50194-93、《施工现场临时用电安全规范》JGJ46-88、《建筑施工安全检查标准》FGF59-99、《建筑电气设计手册》及现场提供的施工现场布置图来编制。第三章安全技术措施为保证本工程能安全、顺利的竣工，特别订安全技术措施。本工程有持证电工专人负责 ，建立用电安全岗位责任制，每天做好巡视安全检查并记录，做好维修记录，检查设备是否安全。接、引电源必须由维修电工进行并设专人进行监护，严禁乱拉乱接电源，电气设备明显部位应用禁电标志，接地装是否可靠应每天检查、测量。第四章接地与避雷本工程接地采用 TN-S 系统，在总箱与分配箱及固定机械设备处均作重复接地，接地电阻小于4 欧姆，重复接地采用人工接地体，并用 BVR-25mm2 线压接引至电箱接地螺丝，接线牢固可靠。所有配电设备正常情况下不带电的金属外壳均应可靠接地，工作零线与保护线应严格区分，接地电阻小于 10 欧姆。第五章安全用电技术措施a) 配电箱应安装牢固，并选用带有防水型和带门锁进出线必须下进下出，所有配电箱应采用铁箱，外壳须可靠接地。b) 架空线路敷设要求：a、档距不大于 35 米，线间距不小于 300 厘米，最大弧垂点距地面最小距离为：一般场所 4 米，机动车道 6 米；b、采用专用电杆、横档、绝缘子，严禁架设在树木、脚手架上；c、保持与临近设施和线路的安全防护距离。c) 配电箱应安装牢固，安装高度底距地 1.3~1.5m。d) 配电箱、开关箱周围应有足够...
