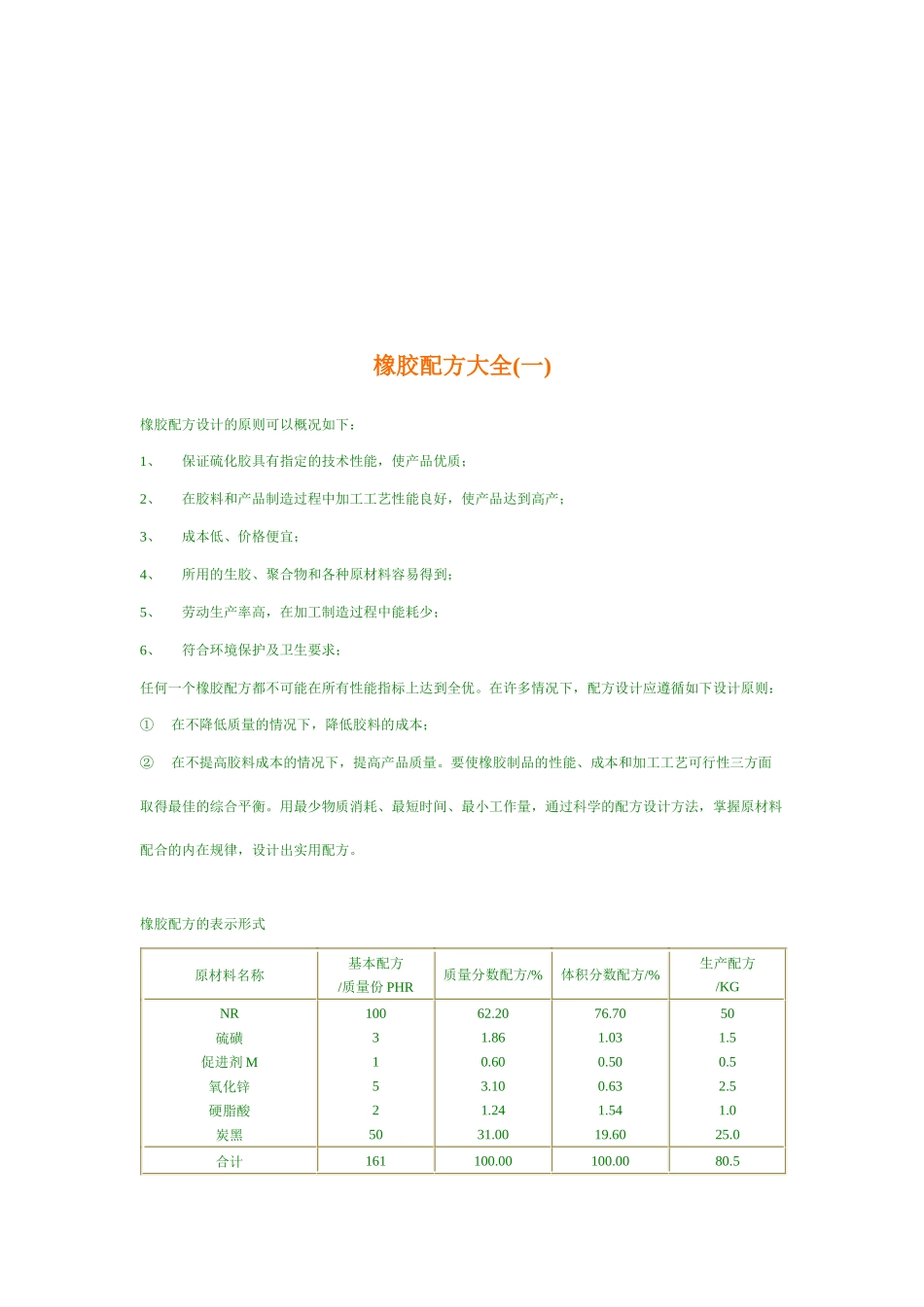

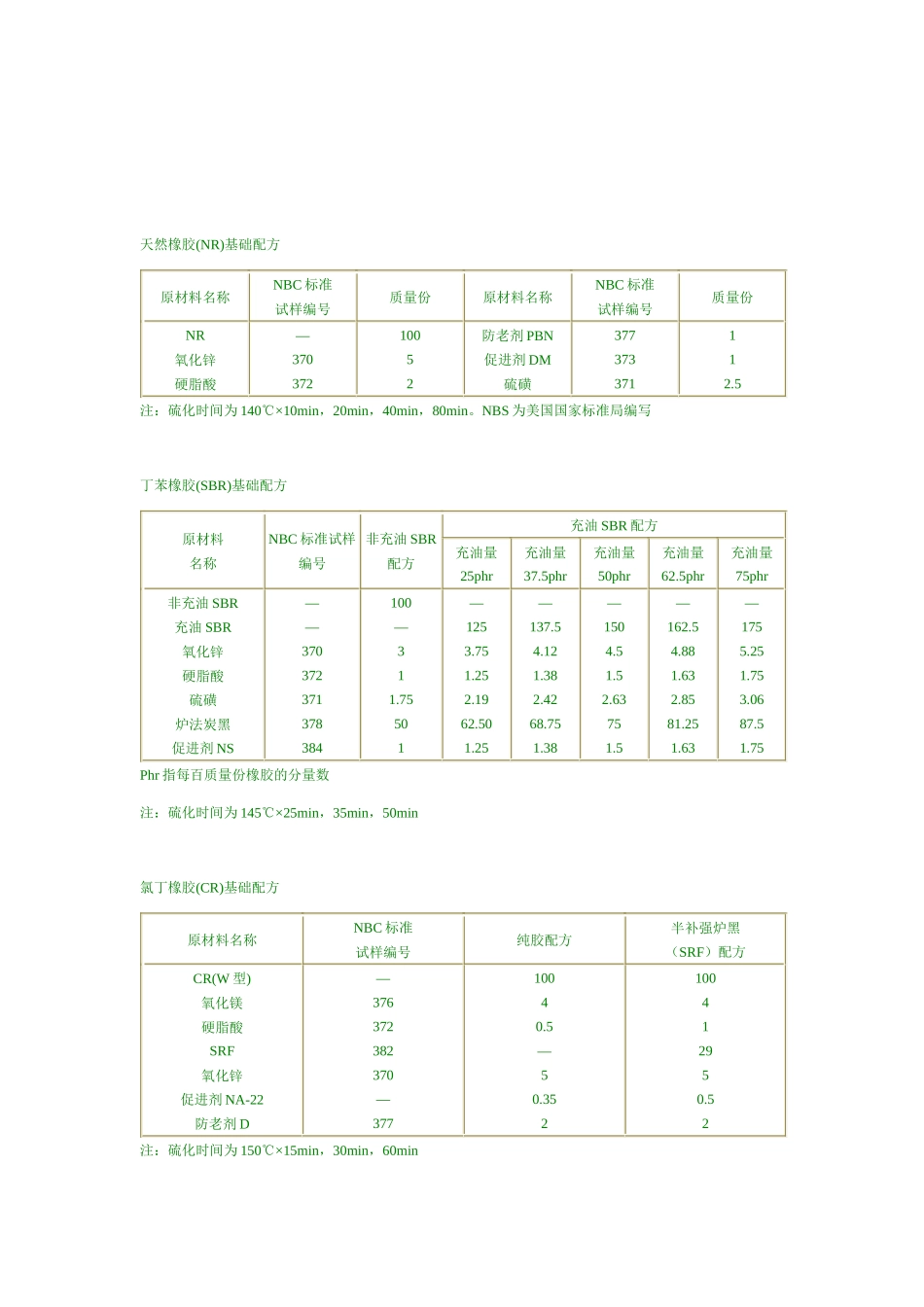

橡胶配方大全(一)橡胶配方设计的原则可以概况如下：1、 保证硫化胶具有指定的技术性能，使产品优质；2、 在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；3、 成本低、价格便宜；4、 所用的生胶、聚合物和各种原材料容易得到；5、 劳动生产率高，在加工制造过程中能耗少；6、 符合环境保护及卫生要求；任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则：① 在不降低质量的情况下，降低胶料的成本；② 在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。 橡胶配方的表示形式原材料名称基本配方/质量份 PHR质量分数配方/%体积分数配方/%生产配方/KGNR硫磺促进剂 M氧化锌硬脂酸炭黑10031525062.201.860.603.101.2431.0076.701.030.500.631.5419.60501.50.52.51.025.0合计161100.00100.0080.5 天然橡胶(NR)基础配方原材料名称NBC 标准试样编号质量份原材料名称NBC 标准试样编号质量份NR氧化锌硬脂酸—37037210052防老剂 PBN促进剂 DM硫磺377373371112.5注：硫化时间为 140℃×10min，20min，40min，80min。NBS 为美国国家标准局编写 丁苯橡胶(SBR)基础配方原材料名称NBC 标准试样编号非充油 SBR配方充油 SBR 配方充油量25phr充油量37.5phr充油量50phr充油量62.5phr充油量75phr非充油 SBR充油 SBR氧化锌硬脂酸硫磺炉法炭黑促进剂 NS——370372371378384100—311.75501—1253.751.252.1962.501.25—137.54.121.382.4268.751.38—1504.51.52.63751.5—162.54.881.632.8581.251.63—1755.251.753.0687.51.75Phr 指每百质量份橡胶的分量数注：硫化时间为 145℃×25min，35min，50min 氯丁橡胶(CR)基础配方原材料名称NBC 标准试样编号纯胶配方半补强炉黑（SRF）配方CR(W 型)氧化镁硬脂酸SRF氧化锌促进剂 NA-22防老剂 D—376372382370—37710040.5—50.352100412950.52注：硫化时间为 150℃×15min，30min，60min 丁基橡胶(IIR)基础配方原材料名称NBC 标准试样编号纯胶配方槽黑配方高耐磨炭黑（HAF）配方IIR氧化锌硫磺硬脂酸促进剂 DM促进剂 TMTD槽发炭黑HAF—37037137237337437537810052——1——1005230.5150—10031.751—1—50注：硫化时间为 150℃×20min，40min，80min；150℃×25...
