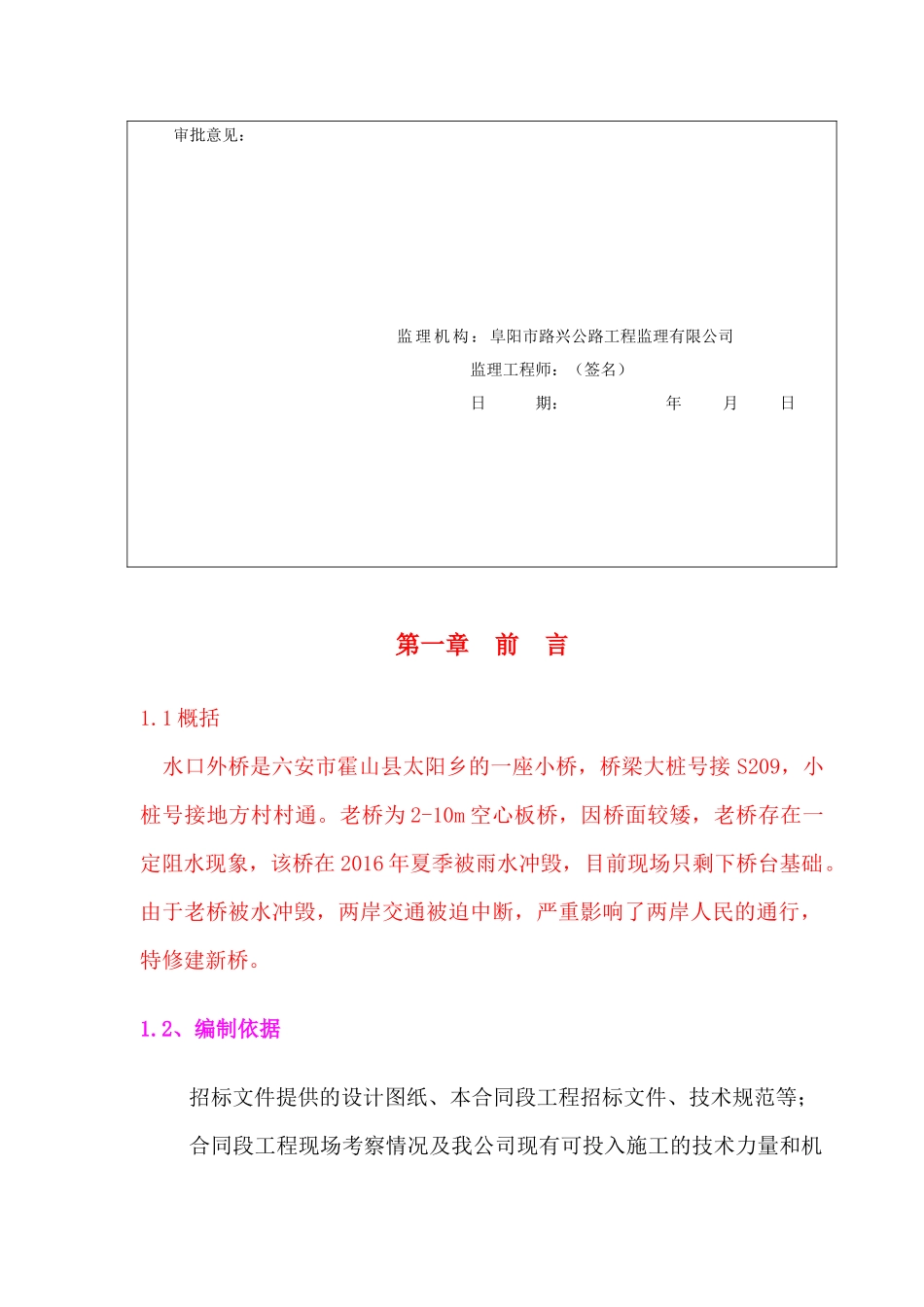

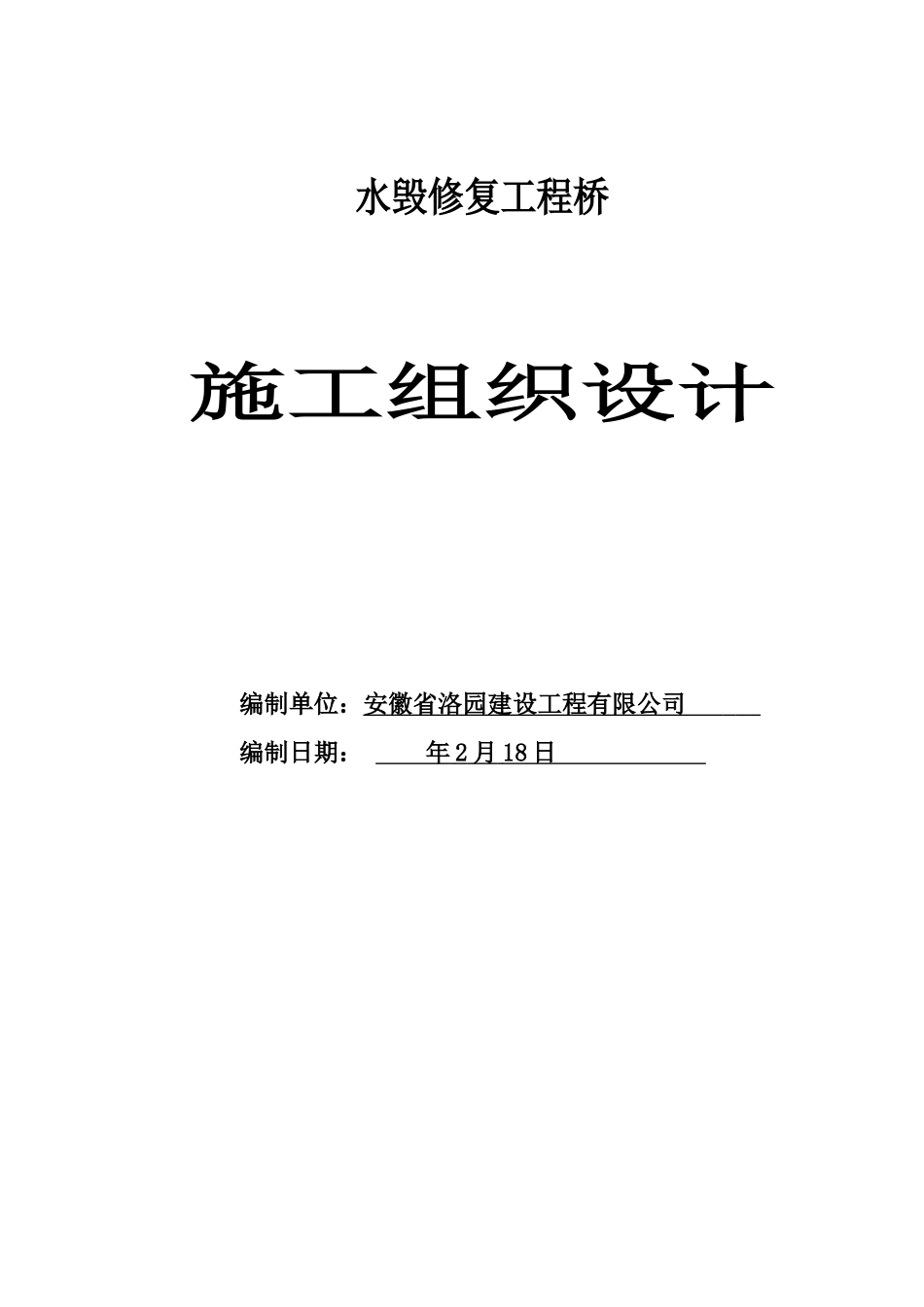

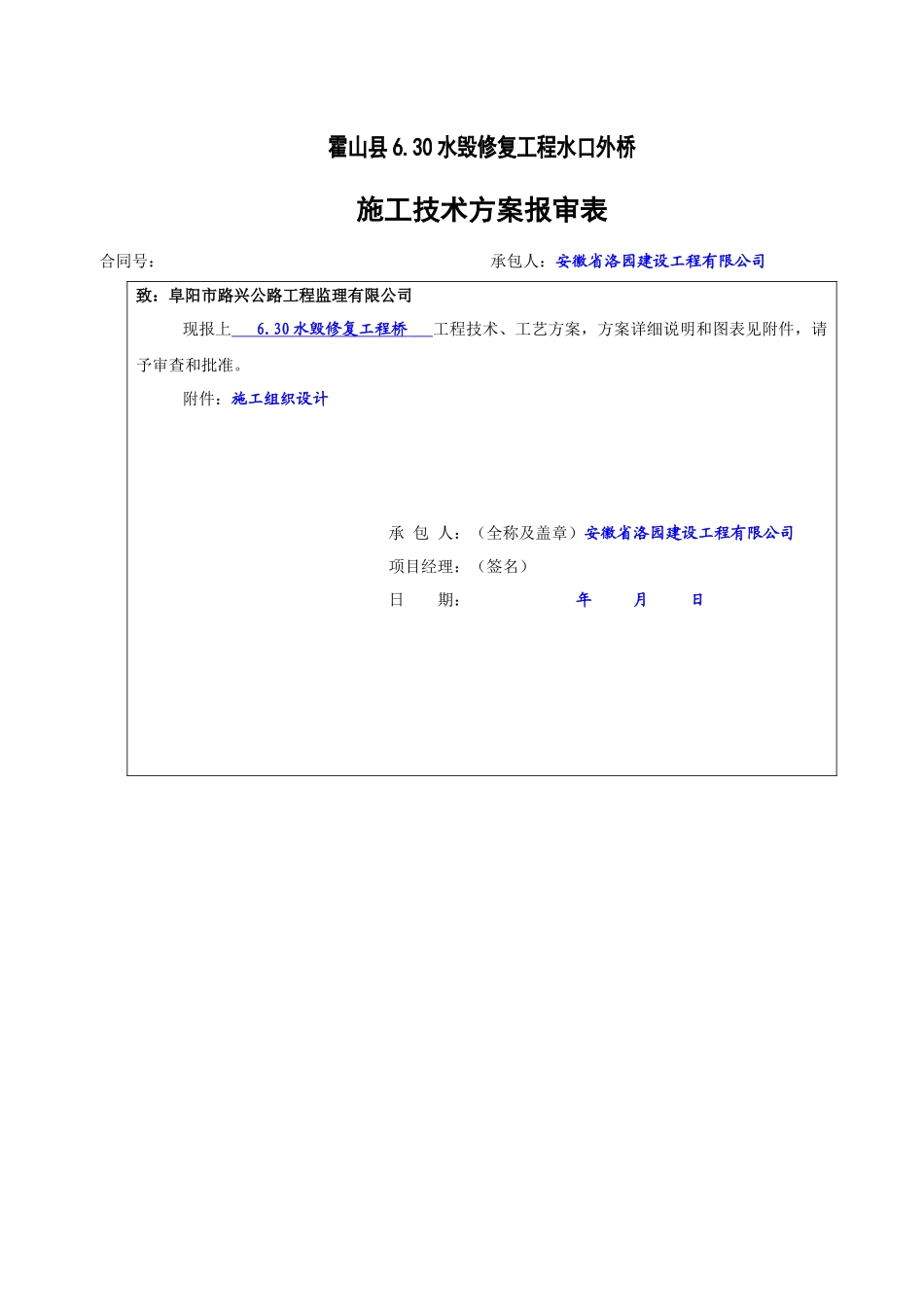

水毁修复工程桥 施工组织设计 编制单位：安徽省 洛园建设 工程有限公司 编制日期： 年 2 月 1 8 日 霍山县 6.30 水毁修复工程水口外桥施工技术方案报审表合同号： 承包人：安徽省洛园建设工程有限公司致：阜阳市路兴公路工程监理有限公司现报上 6.30 水毁修复工程桥 工程技术、工艺方案，方案详细说明和图表见附件，请予审查和批准。附件：施工组织设计 承 包 人：（全称及盖章）安徽省洛园建设工程有限公司项目经理：（签名）日 期： 年 月 日审批意见：监理机构：阜阳市路兴公路工程监理有限公司监理工程师：（签名）日 期： 年 月 日第一章 前 言1.1 概括 水口外桥是六安市霍山县太阳乡的一座小桥，桥梁大桩号接 S209，小桩号接地方村村通。老桥为 2-10m 空心板桥，因桥面较矮，老桥存在一定阻水现象，该桥在 2016 年夏季被雨水冲毁，目前现场只剩下桥台基础。由于老桥被水冲毁，两岸交通被迫中断，严重影响了两岸人民的通行，特修建新桥。1.2、编制依据招标文件提供的设计图纸、本合同段工程招标文件、技术规范等；合同段工程现场考察情况及我公司现有可投入施工的技术力量和机械设备；依据建设部行业标准，交通部《公路工程技术标准》、《公路工程质量评定标准》、《公路土工试验规范》及《公路路基施工技术规范》等相关施工条例进行编制。《公路桥涵设计通用规范》（JTGD60—2004）；《公路桥涵地基与基础设计规范》（JTJ024—085）；《公路工程抗震设计规范》（JTJ004—89）；《混凝土结构设计规范》（GBJ10—89）；《城市道路设计规范(CJJ37—90)》；《公路路基施工技术规范》JTG F10—2006。《公路土工实验规程》 JTGE40—2007。《公路路基设计规范》JTGD30—2004。1.3 设计依据 1.3.1 设计合同 1.3.2 业主委托函 1.3.3 现场调查量测的数据资料1.4 设计标准及采用规范 1.4.1 公路等级：四级 1.4.2 设计车速：20km/h 1.4.3 设计汽车荷载等级：公路-Ⅱ 级 1.4.4 桥面布置：7.5m=0.5m 防撞护栏+6.5m 车行道+0.5m 防撞墙 1.4.5 设计洪水频率：1/50. 1.4.6 地震动峰值加速度：0.10g.1.5 采用的设计规范 《公路工程技术标准》 JTG B01-2014。 《公路桥涵设计通用规范》 JTG D60-2015。 《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2012。 《公路圬工桥涵设计规范》 JTG D61-2015。 《公路桥涵地基与基础设计规范》 JTG D63-2007。 《公路桥梁抗震...
