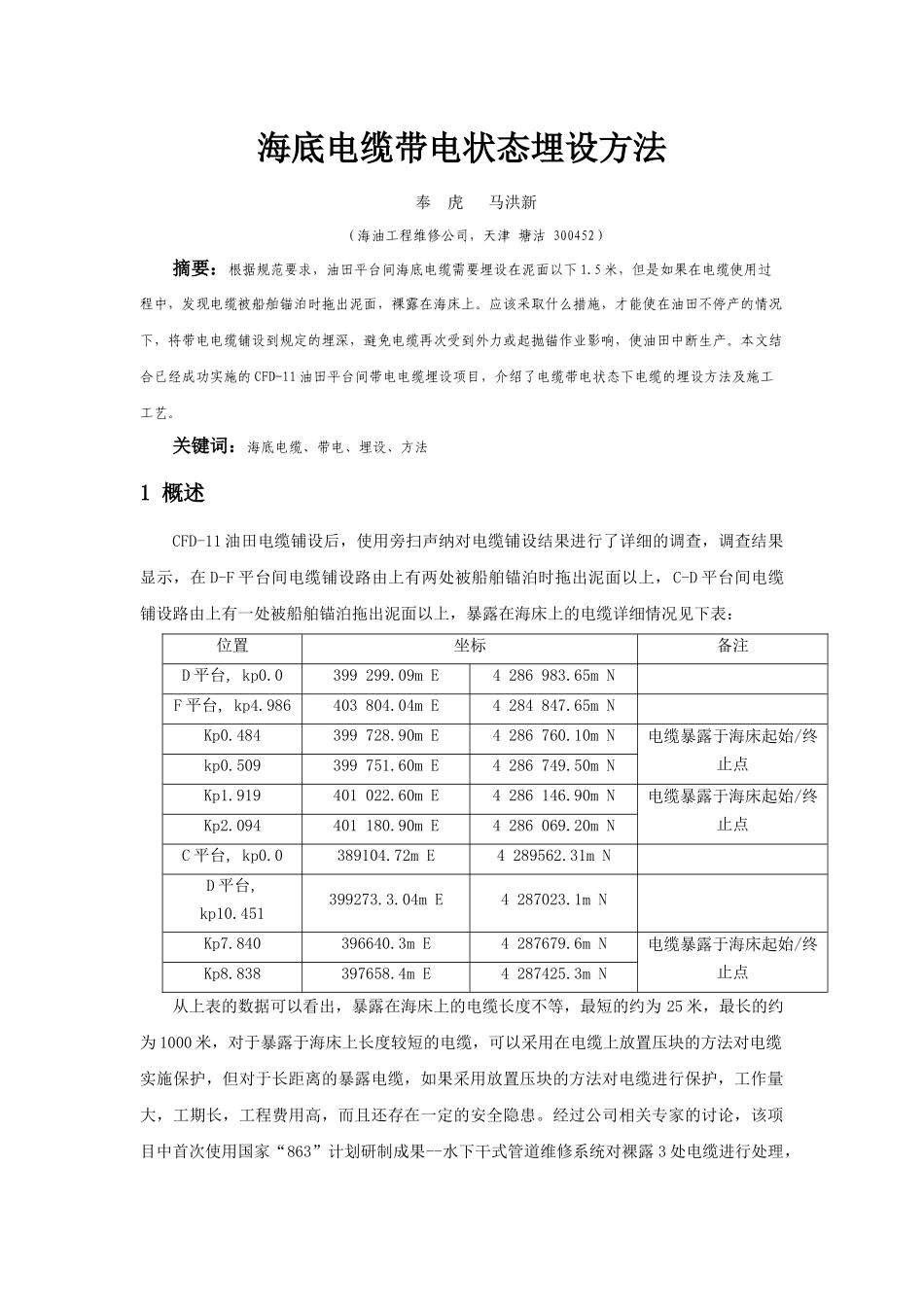

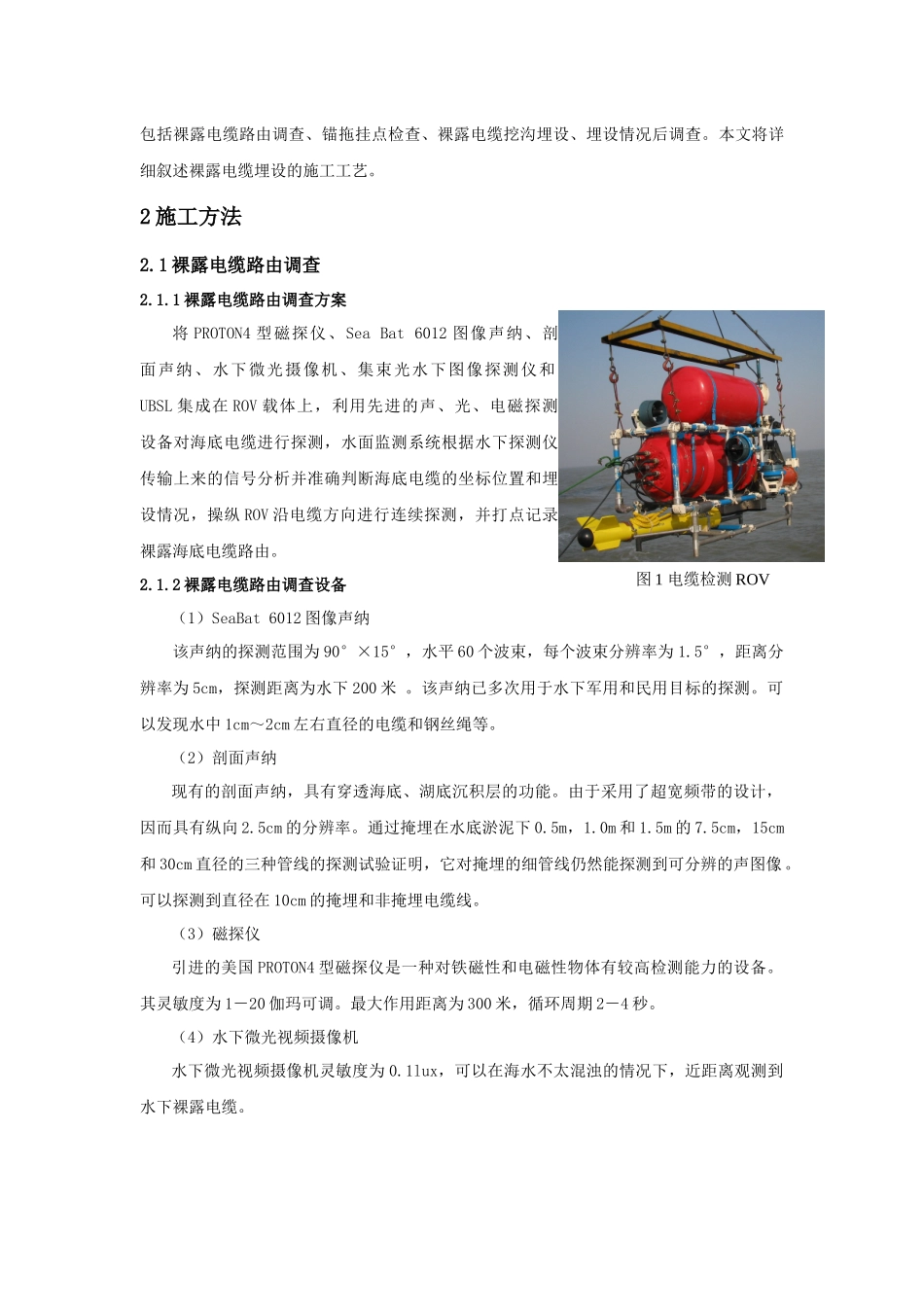

海底电缆带电状态埋设方法奉 虎 马洪新（海油工程维修公司，天津 塘沽 300452）摘要：根据规范要求，油田平台间海底电缆需要埋设在泥面以下 1.5 米，但是如果在电缆使用过程中，发现电缆被船舶锚泊时拖出泥面，裸露在海床上。应该采取什么措施，才能使在油田不停产的情况下，将带电电缆铺设到规定的埋深，避免电缆再次受到外力或起抛锚作业影响，使油田中断生产。本文结合已经成功实施的 CFD-11 油田平台间带电电缆埋设项目，介绍了电缆带电状态下电缆的埋设方法及施工工艺。关键词：海底电缆、带电、埋设、方法1 概述CFD-11 油田电缆铺设后，使用旁扫声纳对电缆铺设结果进行了详细的调查，调查结果显示，在 D-F 平台间电缆铺设路由上有两处被船舶锚泊时拖出泥面以上，C-D 平台间电缆铺设路由上有一处被船舶锚泊拖出泥面以上，暴露在海床上的电缆详细情况见下表：位置坐标备注D 平台, kp0.0399 299.09m E4 286 983.65m NF 平台, kp4.986403 804.04m E4 284 847.65m NKp0.484399 728.90m E4 286 760.10m N电缆暴露于海床起始/终止点kp0.509399 751.60m E4 286 749.50m NKp1.919401 022.60m E4 286 146.90m N电缆暴露于海床起始/终止点Kp2.094401 180.90m E4 286 069.20m NC 平台, kp0.0389104.72m E4 289562.31m ND 平台, kp10.451399273.3.04m E4 287023.1m NKp7.840396640.3m E4 287679.6m N电缆暴露于海床起始/终止点Kp8.838397658.4m E4 287425.3m N从上表的数据可以看出，暴露在海床上的电缆长度不等，最短的约为 25 米，最长的约为 1000 米，对于暴露于海床上长度较短的电缆，可以采用在电缆上放置压块的方法对电缆实施保护，但对于长距离的暴露电缆，如果采用放置压块的方法对电缆进行保护，工作量大，工期长，工程费用高，而且还存在一定的安全隐患。经过公司相关专家的讨论，该项目中首次使用国家“863”计划研制成果--水下干式管道维修系统对裸露 3 处电缆进行处理，包括裸露电缆路由调查、锚拖挂点检查、裸露电缆挖沟埋设、埋设情况后调查。本文将详细叙述裸露电缆埋设的施工工艺。2 施工方法2.1 裸露电缆路由调查2.1.1 裸露电缆路由调查方案将 PROTON4 型磁探仪、Sea Bat 6012 图像声纳、剖面声纳、水下微光摄像机、集束光水下图像探测仪和UBSL 集成在 ROV 载体上，利用先进的声、光、电磁探测设备对海底电缆进行探测，水面监测系统根据水下探测仪传...
