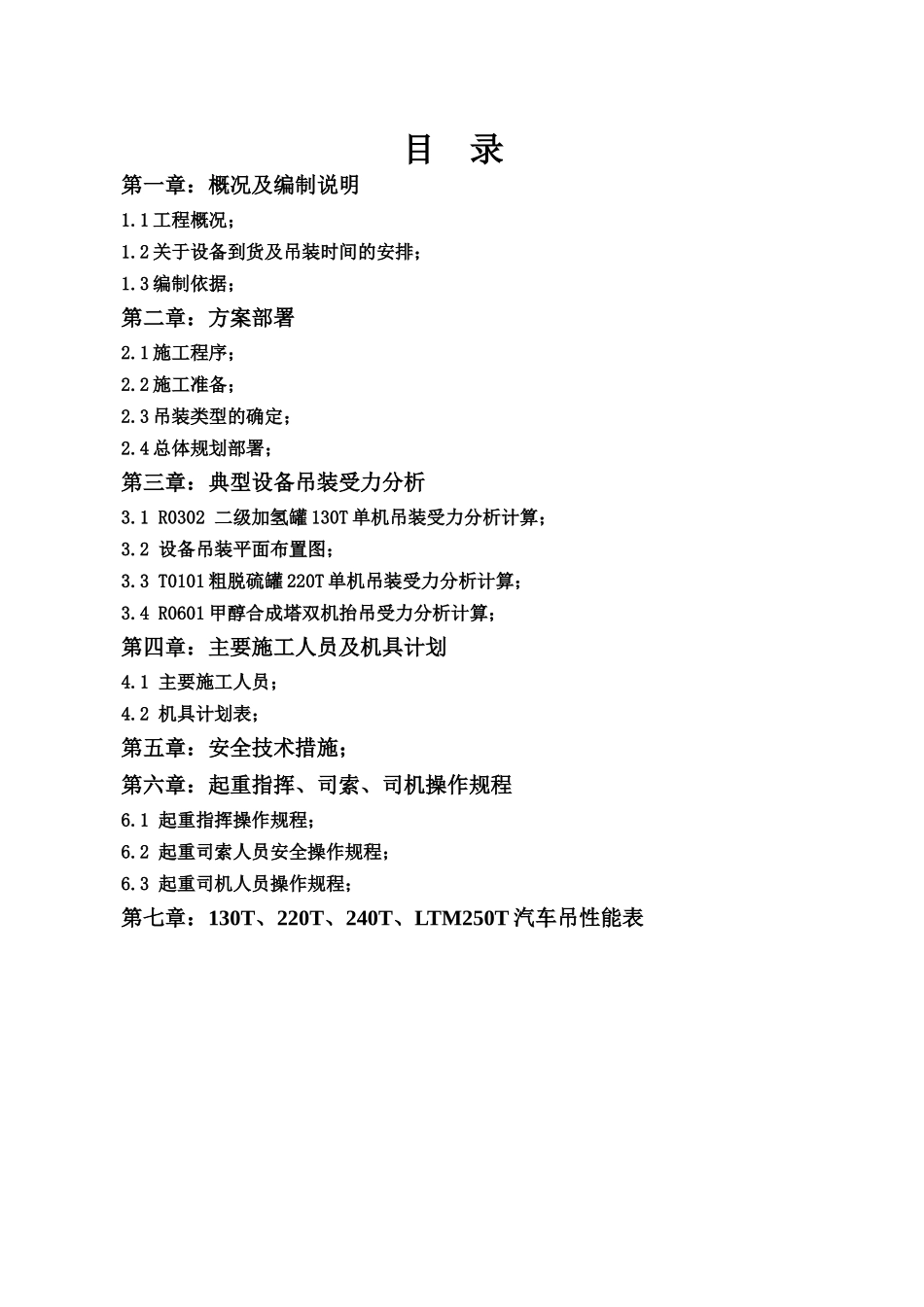

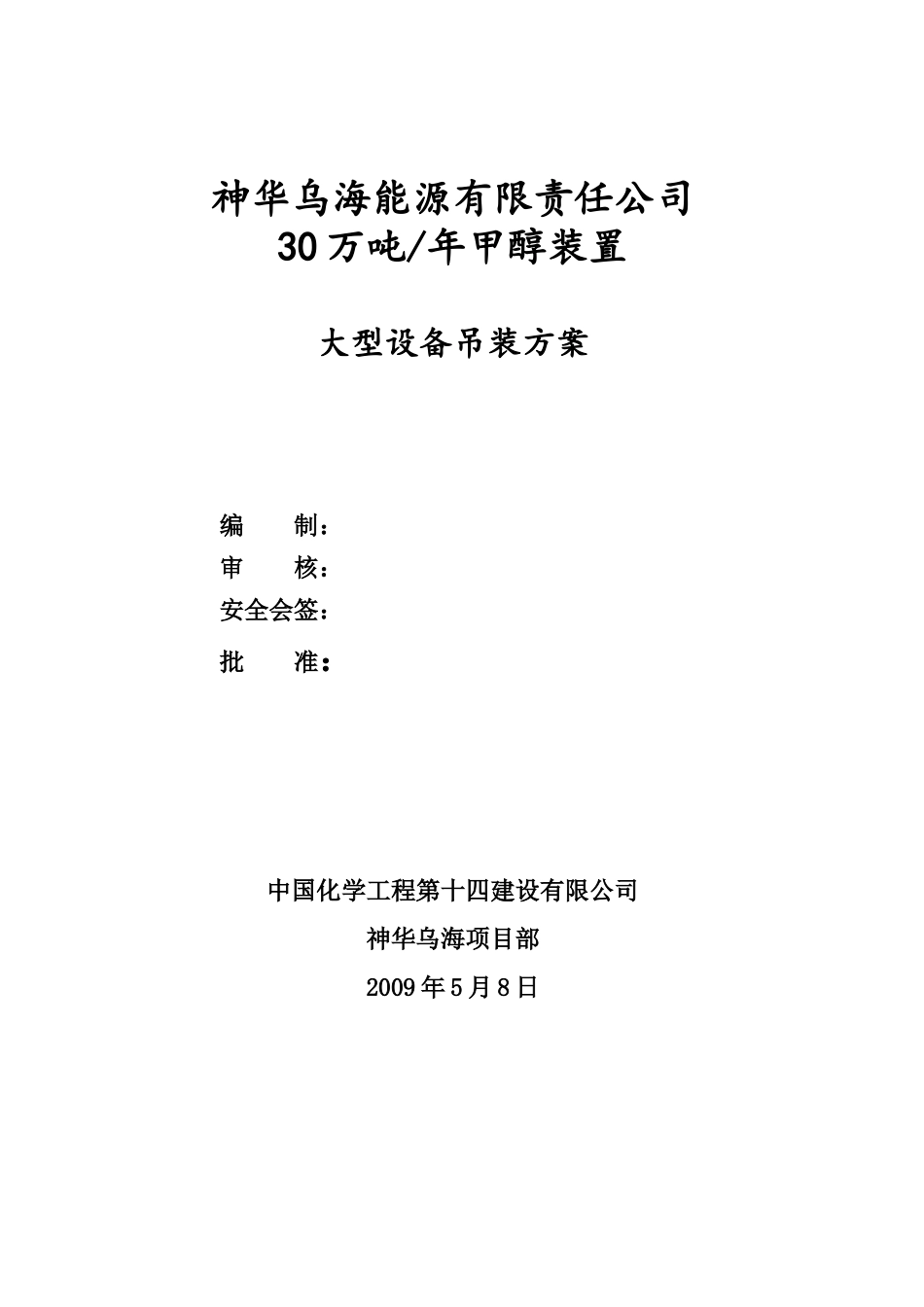

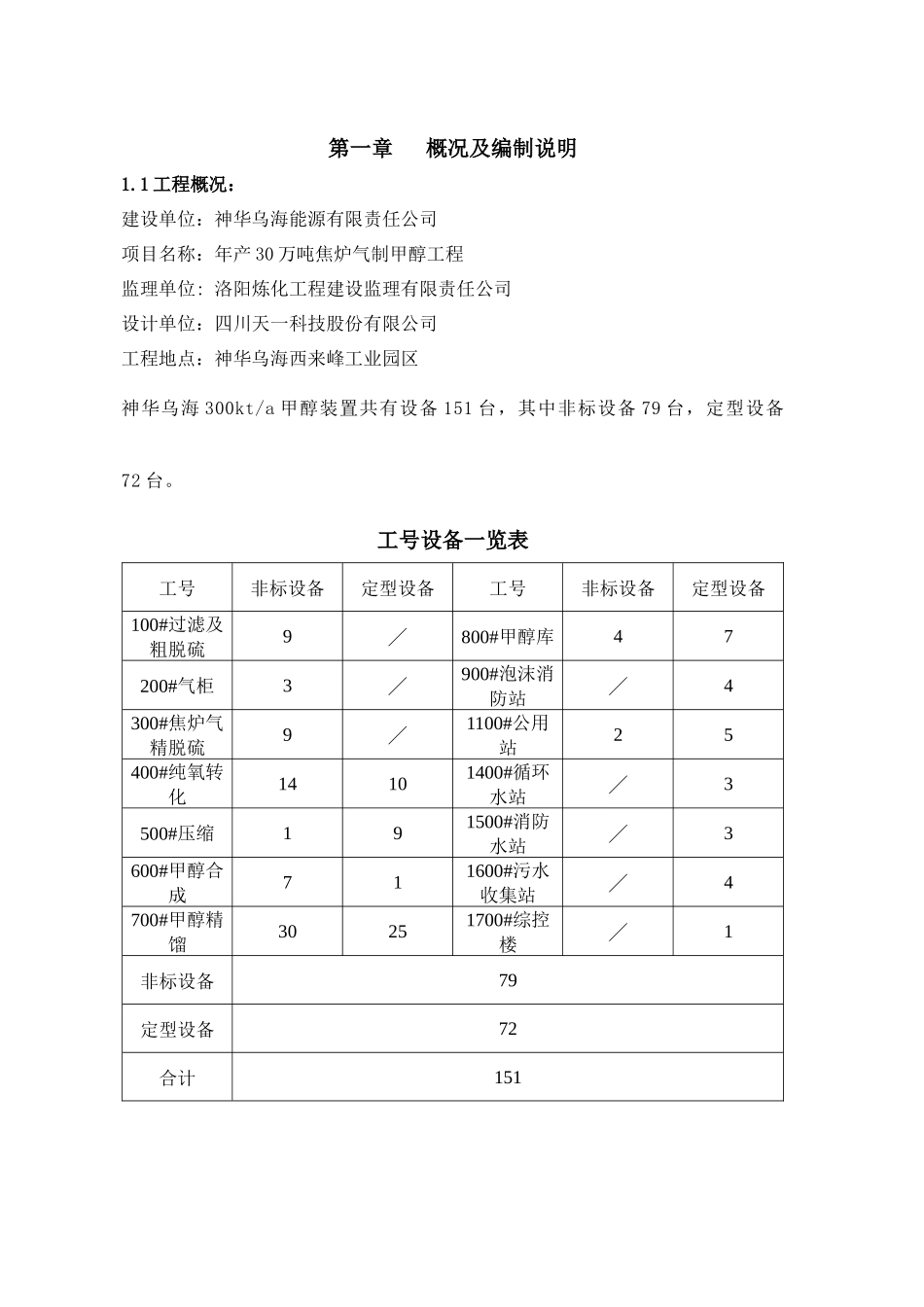

神华乌海能源有限责任公司30 万吨/年甲醇装置大型设备吊装方案编 制：审 核：安全会签：批 准：中国化学工程第十四建设有限公司神华乌海项目部 2009 年 5 月 8 日目 录第一章：概况及编制说明1.1 工程概况；1.2 关于设备到货及吊装时间的安排；1.3 编制依据；第二章：方案部署2.1 施工程序；2.2 施工准备；2.3 吊装类型的确定；2.4 总体规划部署；第三章：典型设备吊装受力分析3.1 R0302 二级加氢罐 130T 单机吊装受力分析计算；3.2 设备吊装平面布置图；3.3 T0101 粗脱硫罐 220T 单机吊装受力分析计算；3.4 R0601 甲醇合成塔双机抬吊受力分析计算；第四章：主要施工人员及机具计划4.1 主要施工人员；4.2 机具计划表；第五章：安全技术措施；第六章：起重指挥、司索、司机操作规程6.1 起重指挥操作规程；6.2 起重司索人员安全操作规程；6.3 起重司机人员操作规程； 第七章：130T、220T、240T、LTM250T 汽车吊性能表第一章 概况及编制说明1.1 工程概况：建设单位：神华乌海能源有限责任公司项目名称：年产 30 万吨焦炉气制甲醇工程监理单位: 洛阳炼化工程建设监理有限责任公司设计单位：四川天一科技股份有限公司工程地点：神华乌海西来峰工业园区神华乌海 300kt/a 甲醇装置共有设备 151 台，其中非标设备 79 台，定型设备72 台。工号设备一览表工号非标设备定型设备工号非标设备定型设备100#过滤及粗脱硫9╱800#甲醇库47200#气柜3╱900#泡沫消防站╱4300#焦炉气精脱硫9╱1100#公用站25400#纯氧转化14101400#循环水站╱3500#压缩191500#消防水站╱3600#甲醇合成711600#污水收集站╱4700#甲醇精馏30251700#综控楼╱1非标设备79定型设备72合计1511.2 关于设备到货及吊装时间的安排：近日本公司项目部对本工程所有设备到货情况全面摸底，关于大件设备的到货情况及吊装时间大致如下：设 备 名 称重量（吨）主要规格尽寸(mm)及吊装标高(m)数 量到货时间吊装时间T0701 预蒸馏塔（分段吊装）36φ1600×31015▽±0.001 台已到上段：1916.6 米 ▽14.40已到5.20下段：16.714.4 米▽±0.00已到5.15T0702 加压塔(分段吊装)94.7φ2800×50905▽+0.101 台已到上段：34.319 米▽+31.60已到5.19-5.20 中段：32.8417.2 米▽+14.40已到5.17-5.18下段：28.614.3 米▽+0.10已到5.15-5.16T0703 常压塔(分段吊装)137.30φ3800×51225▽+0.101 台6 月 30 日现场制作完毕上段：36.8213.56 米▽+37.76...
