芯片级维修培训教材bVIP免费

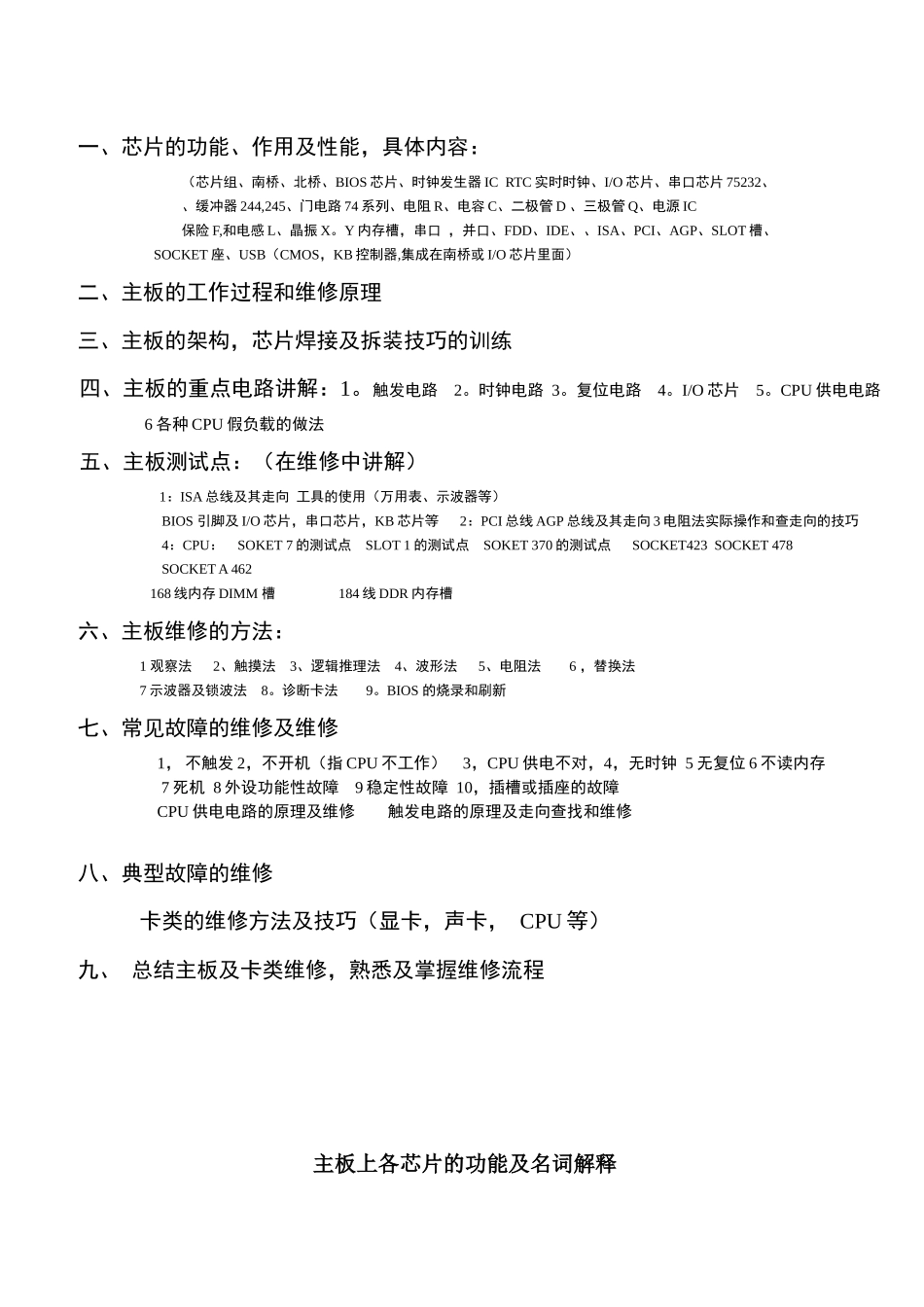

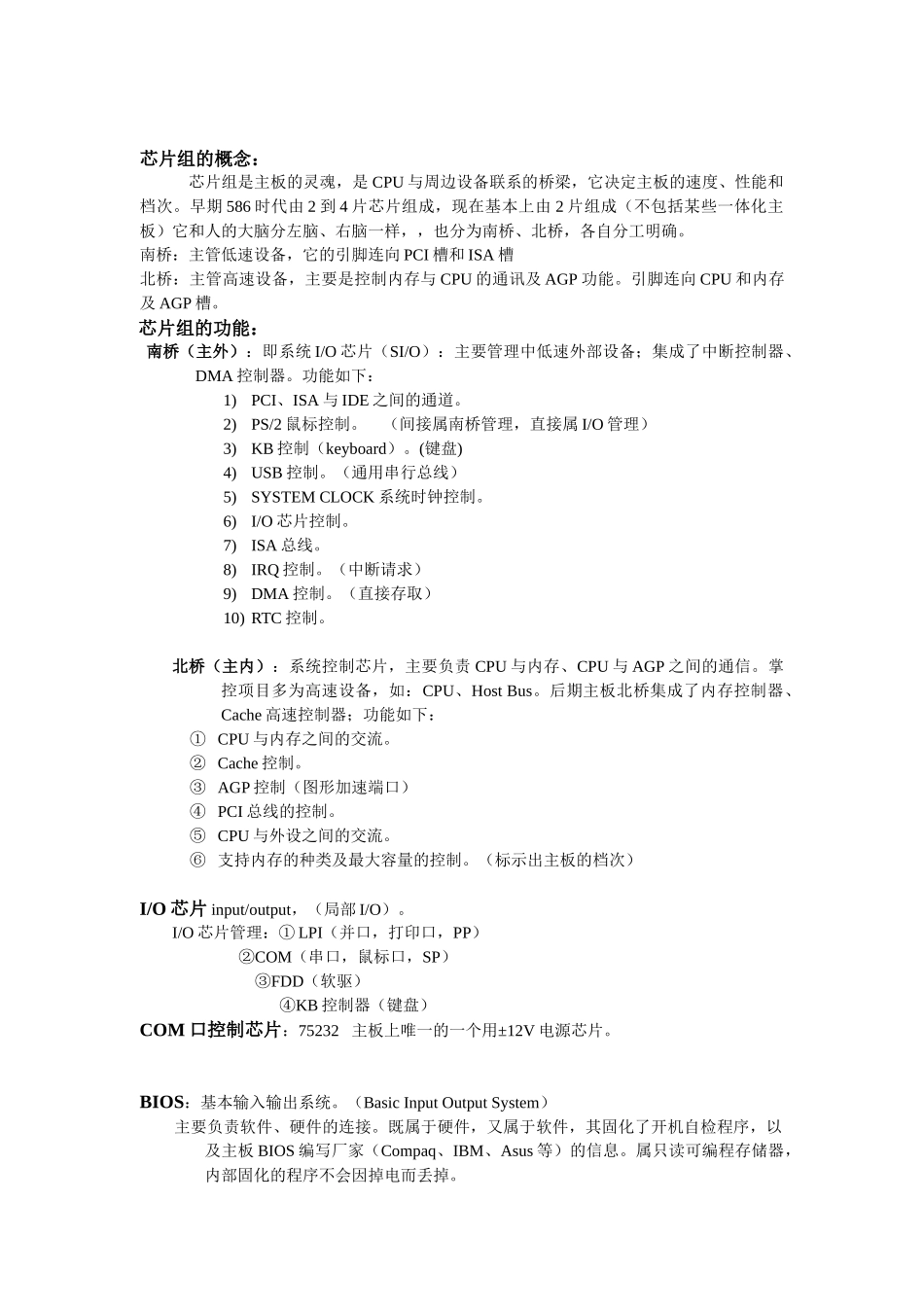

一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS 芯片、时钟发生器 IC RTC 实时时钟、I/O 芯片、串口芯片 75232、、缓冲器 244,245、门电路 74 系列、电阻 R、电容 C、二极管 D 、三极管 Q、电源 IC 保险 F,和电感 L、晶振 X。Y 内存槽，串口 ，并口、FDD、IDE、、ISA、PCI、AGP、SLOT 槽、SOCKET 座、USB（CMOS，KB 控制器,集成在南桥或 I/O 芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1。触发电路 2。时钟电路 3。复位电路 4。I/O 芯片 5。CPU 供电电路6 各种 CPU 假负载的做法五、主板测试点：（在维修中讲解）1：ISA 总线及其走向 工具的使用（万用表、示波器等）BIOS 引脚及 I/O 芯片，串口芯片，KB 芯片等 2：PCI 总线 AGP 总线及其走向 3 电阻法实际操作和查走向的技巧4：CPU： SOKET 7 的测试点 SLOT 1 的测试点 SOKET 370 的测试点 SOCKET423 SOCKET 478 SOCKET A 462 168 线内存 DIMM 槽 184 线 DDR 内存槽六、主板维修的方法：1 观察法 2、触摸法 3、逻辑推理法 4、波形法 5、电阻法 6 ，替换法7 示波器及锁波法 8。诊断卡法 9。BIOS 的烧录和刷新七、常见故障的维修及维修1， 不触发 2，不开机（指 CPU 不工作） 3，CPU 供电不对，4，无时钟 5 无复位 6 不读内存 7 死机 8 外设功能性故障 9 稳定性故障 10，插槽或插座的故障CPU 供电电路的原理及维修 触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡， CPU 等）九、 总结主板及卡类维修，熟悉及掌握维修流程 主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是 CPU 与周边设备联系的桥梁，它决定主板的速度、性能和档次。早期 586 时代由 2 到 4 片芯片组成，现在基本上由 2 片组成（不包括某些一体化主板）它和人的大脑分左脑、右脑一样，，也分为南桥、北桥，各自分工明确。南桥：主管低速设备，它的引脚连向 PCI 槽和 ISA 槽北桥：主管高速设备，主要是控制内存与 CPU 的通讯及 AGP 功能。引脚连向 CPU 和内存及 AGP 槽。芯片组的功能： 南桥（主外）：即系统 I/O 芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA 控制器。功能如下：1)PCI、ISA 与 IDE 之间的通道。2)PS/2 鼠标控制...
