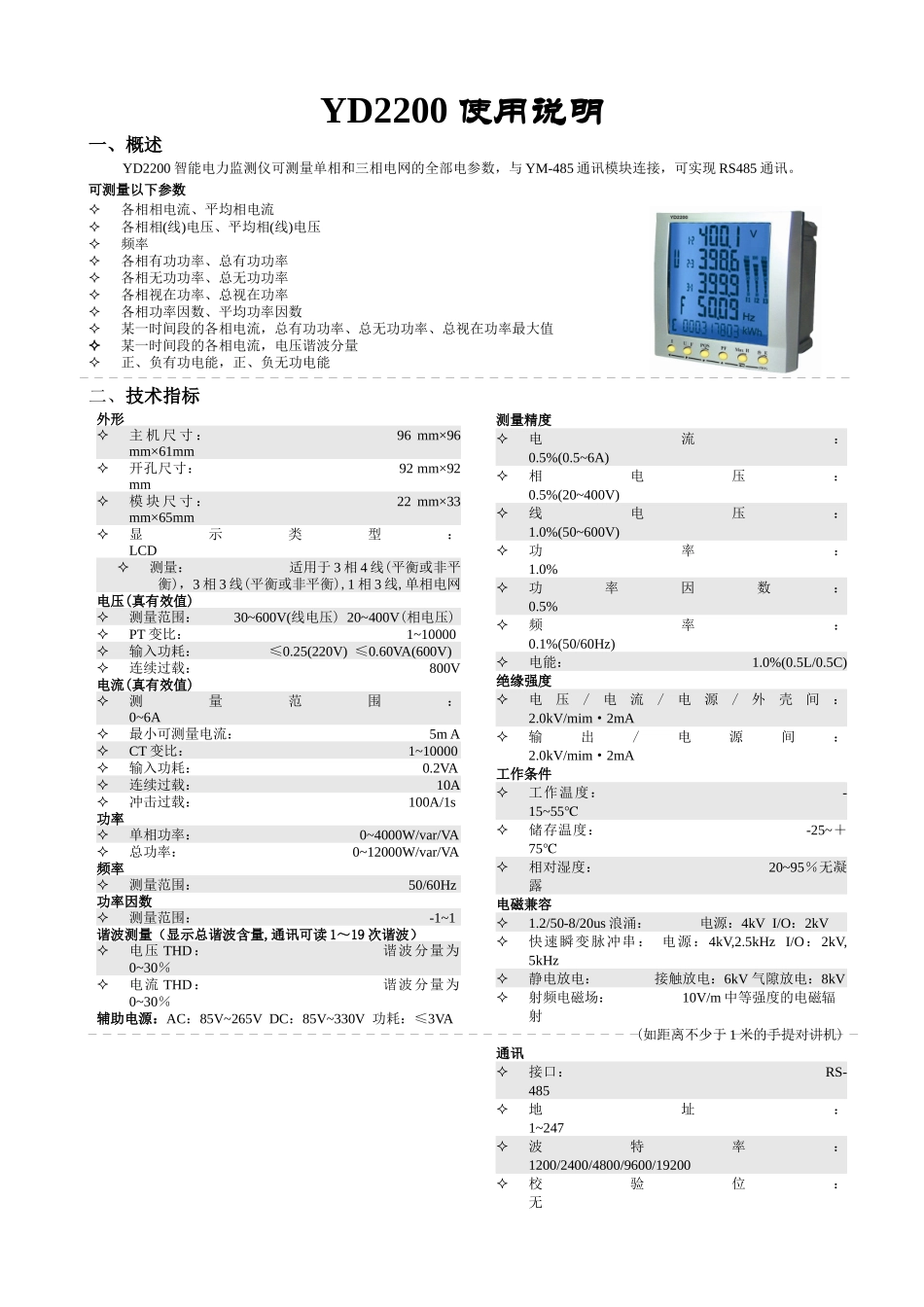

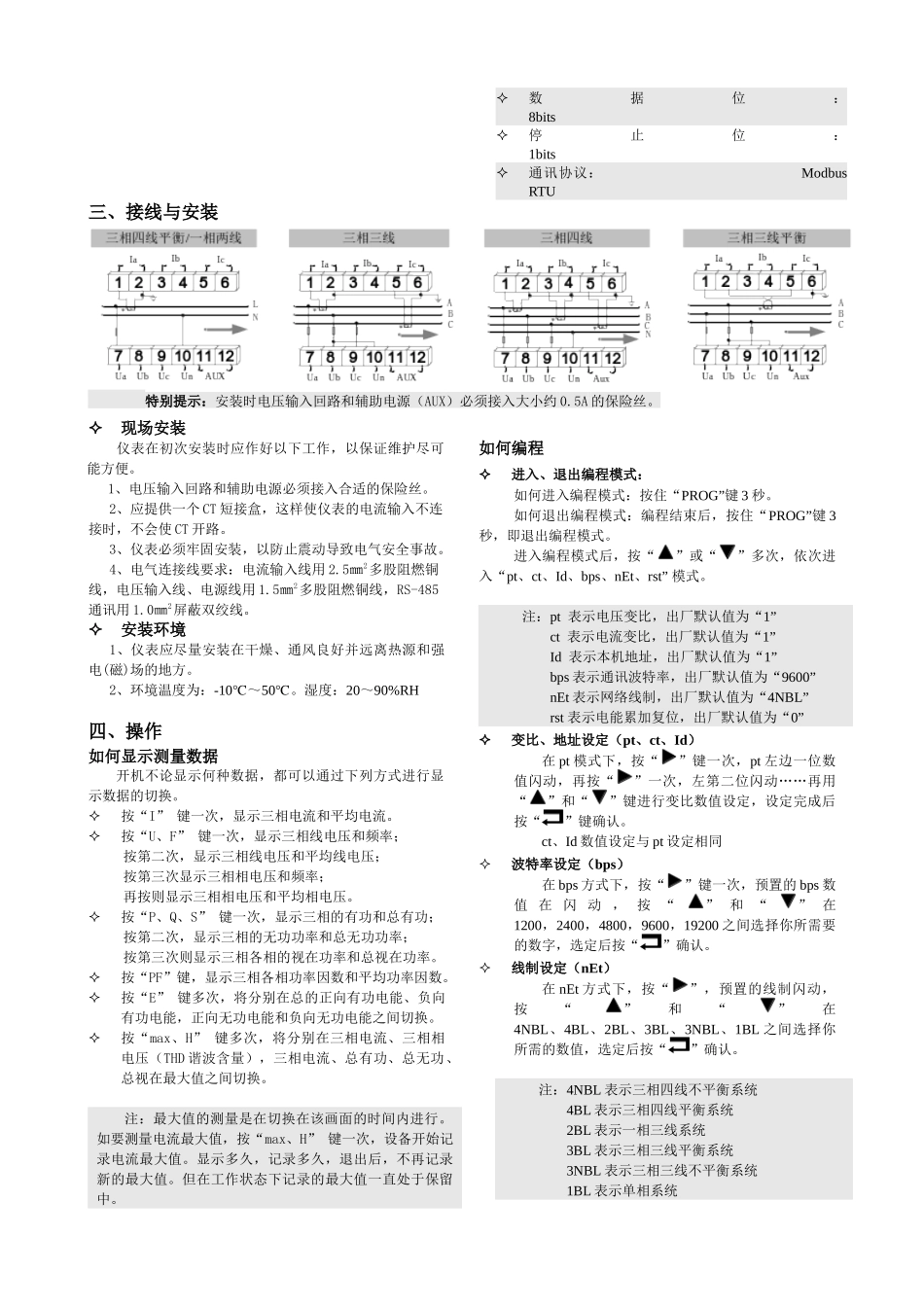

YD2200 使用说明一、概述YD2200 智能电力监测仪可测量单相和三相电网的全部电参数，与 YM-485 通讯模块连接，可实现 RS485 通讯。可测量以下参数各相相电流、平均相电流各相相(线)电压、平均相(线)电压频率各相有功功率、总有功功率各相无功功率、总无功功率各相视在功率、总视在功率各相功率因数、平均功率因数某一时间段的各相电流，总有功功率、总无功功率、总视在功率最大值某一时间段的各相电流，电压谐波分量正、负有功电能，正、负无功电能二、技术指标外形主 机 尺 寸 ： 96 mm×96 mm×61mm开孔尺寸： 92 mm×92 mm模 块 尺 寸 ： 22 mm×33 mm×65mm显示类型： LCD测量： 适用于 3 相 4 线(平衡或非平衡)，3 相 3 线(平衡或非平衡),1 相 3 线,单相电网电压(真有效值)测量范围： 30~600V(线电压) 20~400V(相电压)PT 变比： 1~10000输入功耗： ≤0.25(220V) ≤0.60VA(600V)连续过载： 800V电流(真有效值)测量范围： 0~6A最小可测量电流： 5m ACT 变比： 1~10000输入功耗： 0.2VA连续过载： 10A冲击过载： 100A/1s功率单相功率： 0~4000W/var/VA总功率： 0~12000W/var/VA频率测量范围： 50/60Hz功率因数测量范围： -1~1谐波测量（显示总谐波含量,通讯可读 1～19 次谐波）电压 THD： 谐波分量为 0~30％电流 THD： 谐波分量为 0~30％辅助电源：AC：85V~265V DC：85V~330V 功耗：≤3VA测量精度电流： 0.5%(0.5~6A)相电压： 0.5%(20~400V)线电压： 1.0%(50~600V)功率： 1.0%功率因数： 0.5%频率： 0.1%(50/60Hz)电能： 1.0%(0.5L/0.5C)绝缘强度电压/电流/电源/外壳间： 2.0kV/mim·2mA输出/电源间： 2.0kV/mim·2mA工作条件工作温度： -15~55℃储存温度： -25~＋75℃相对湿度： 20~95％无凝露电磁兼容1.2/50-8/20us 浪涌： 电源：4kV I/O：2kV快速瞬变脉冲串： 电源：4kV,2.5kHz I/O：2kV, 5kHz静电放电： 接触放电：6kV 气隙放电：8kV射频电磁场： 10V/m 中等强度的电磁辐射 (如距离不少于 1 米的手提对讲机)通讯接口： RS-485地址： 1~247波特率： 1200/2400/4800/9600/19200校验位： 无数据位： 8bits停止位： 1bits通讯协议： Modbus RTU三、接线与安装 特别提示：安装时电压输入回路和辅助电源（AUX）必须接入大小约 ...
