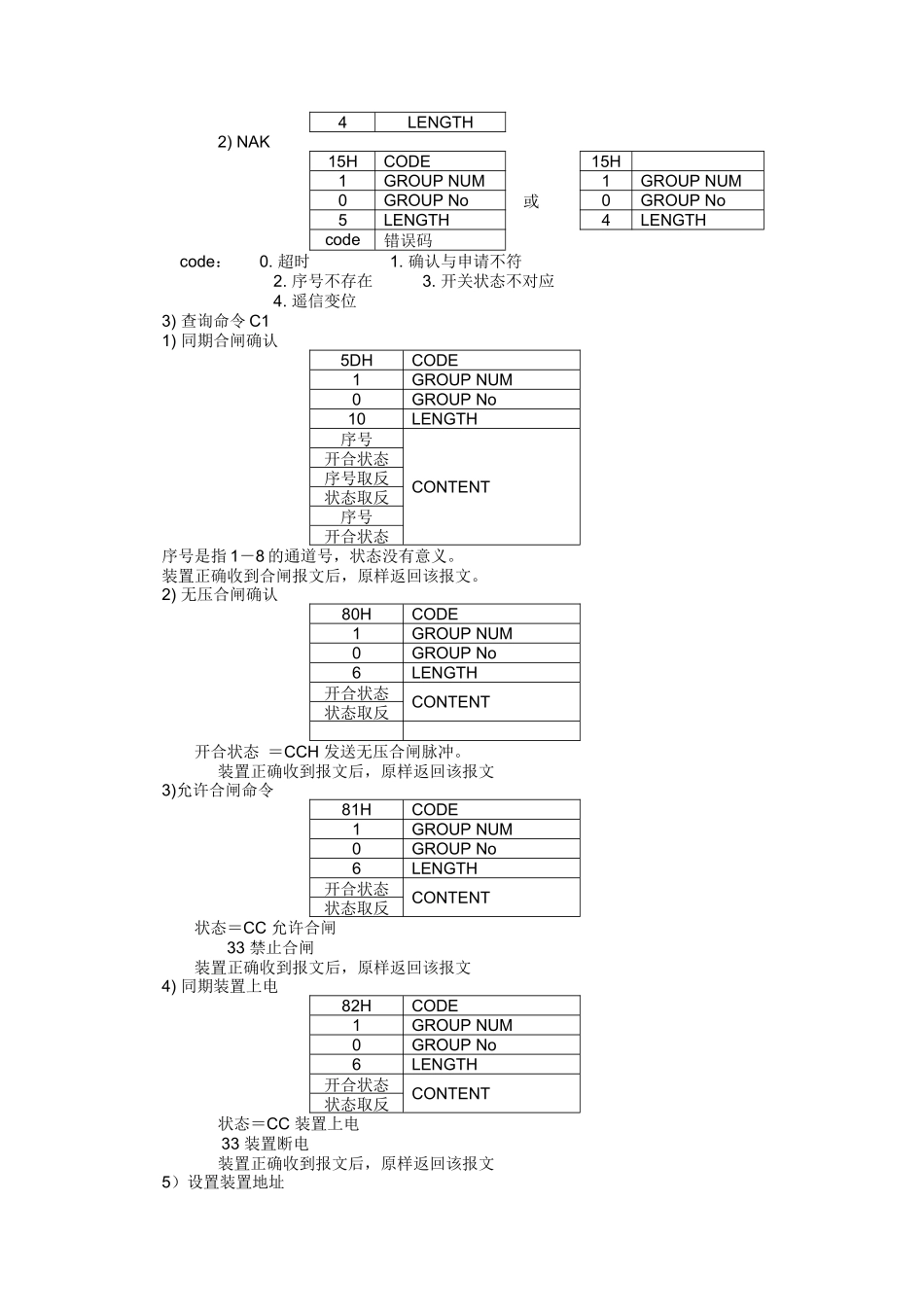

BNTQ2004MX 准同期装置通讯规约1. 通讯接口： 1.1 接口标准： RS-232C/RS-422/RS-485 1.2 通讯格式： 异步，一位起始位，八位数据位，一位停止位，无校验位。 1.3 通讯速率： 4800~38.4Kbps。 1.4 通讯方式： 主从方式。2. 报文格式：0EBH同步字符090H0EBH090HSTX（02）起始符ADDR地址码CODE特征码Group Num分组数Group No分组序号Length报文长度…报文内容Sum L代码和Sum HEXT（03）结束注：① 报文长度指特征码，分组数，分组序号，报文长度，报文内容长度之和。 ② 报文内容最大长度为 250 字节。 ③ 代码和为地址码，特征码，分组数，分组序号，报文长度，报文内容总和的低 16 位值(单字节相加) ④ 地址码范围为 0-0FEH，其中 0FFH 为广播地址，0-0FEH 为各保护地址 ⑤ 分组序号从 1，分组数至少为 1 ⑥ 报文内容可以为空3. 报文类型： 3.1 特殊报文：ACK(06H) 接收正确NAK(015H) 接收不正确这两字节作为特征码出现在上行报文及下行报文中， 无报文内容。NAK 是接收侧通知发送侧本次接收有误。ACK 有二种可能，其一通知发送侧本次接收正确，其二通知发送侧所要求的信息没有准备好或不存在。(对于某一种保护装置，并非所有下行报文都有效) 3.2 下行报文C28 同期合闸通道选择5DHC29 无压合闸申请80HC50 同期装置上电82HC51 同期装置允许合闸83H 5. 报文特征码及内容说明1) ACK06HCODE1GROUP NUM0GROUP No4LENGTH2) NAK15HCODE15H1GROUP NUM1GROUP NUM0GROUP No 或0GROUP No5LENGTH4LENGTHcode错误码 code：0. 超时1. 确认与申请不符2. 序号不存在3. 开关状态不对应4. 遥信变位3) 查询命令 C11) 同期合闸确认 5DHCODE1GROUP NUM0GROUP No10LENGTH序号CONTENT开合状态序号取反状态取反序号开合状态序号是指 1－8 的通道号，状态没有意义。装置正确收到合闸报文后，原样返回该报文。2) 无压合闸确认 80HCODE1GROUP NUM0GROUP No6LENGTH开合状态CONTENT状态取反开合状态 ＝CCH 发送无压合闸脉冲。装置正确收到报文后，原样返回该报文3)允许合闸命令 81HCODE1GROUP NUM0GROUP No6LENGTH开合状态CONTENT状态取反状态＝CC 允许合闸33 禁止合闸装置正确收到报文后，原样返回该报文4) 同期装置上电 82HCODE1GROUP NUM0GROUP No6LENGTH开合状态CONTENT状态取反状态＝CC 装置上电 33 装置断电装置正确收到报文后，原样返回该报文5）设置装置地址88HCODE1GROUP NUM0GROUP No6LENGTH装置新地址CONTENT保留字节装置正确收到报文后，将装置的地址设为新的地址，并且装置会发出笛的一声。新的装置地址要在装置重新上电才生效。
