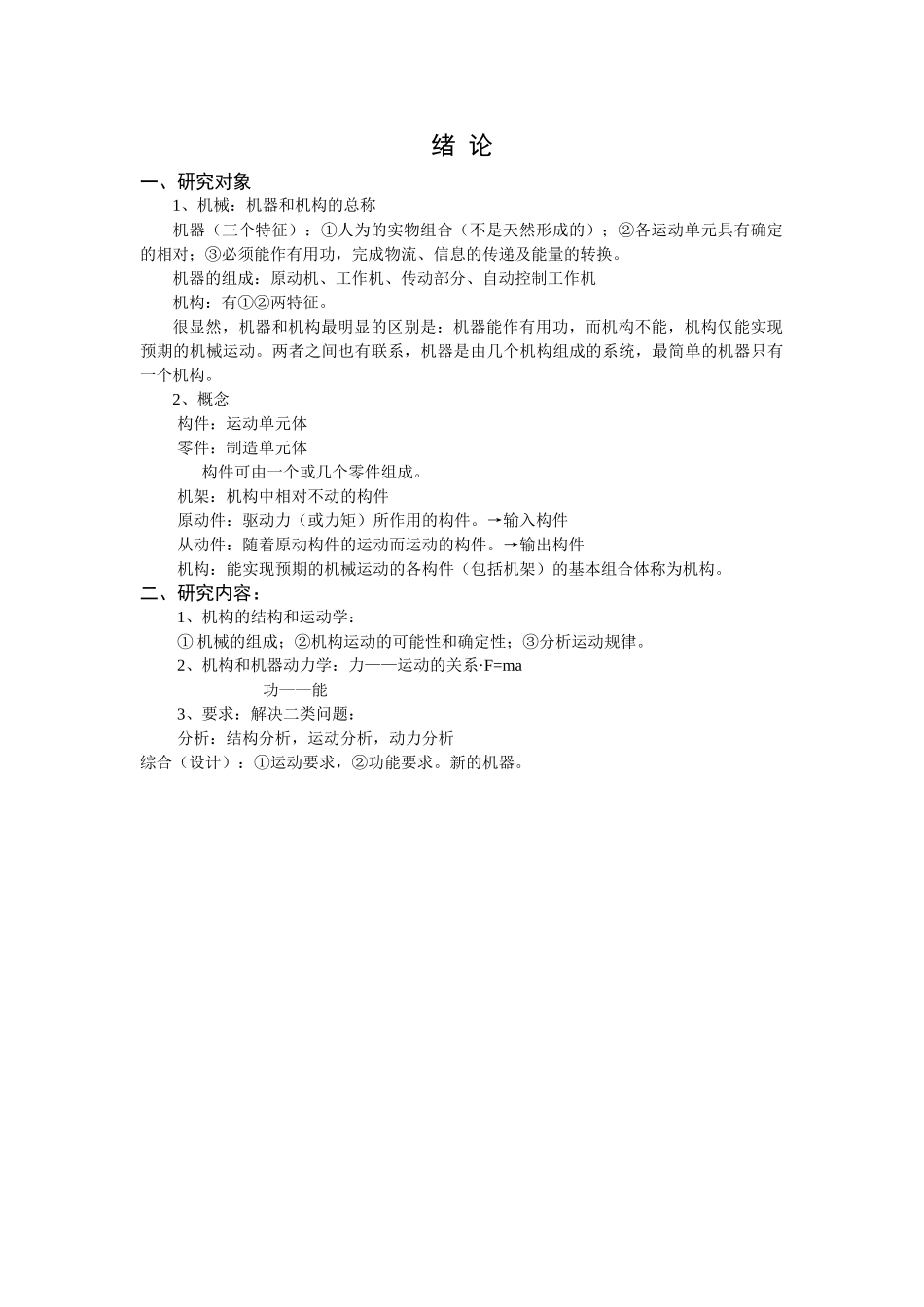

绪 论一、研究对象1、机械：机器和机构的总称机器（三个特征）：①人为的实物组合（不是天然形成的）；②各运动单元具有确定的相对；③必须能作有用功，完成物流、信息的传递及能量的转换。机器的组成：原动机、工作机、传动部分、自动控制工作机机构：有①②两特征。很显然，机器和机构最明显的区别是：机器能作有用功，而机构不能，机构仅能实现预期的机械运动。两者之间也有联系，机器是由几个机构组成的系统，最简单的机器只有一个机构。2、概念构件：运动单元体零件：制造单元体 构件可由一个或几个零件组成。机架：机构中相对不动的构件原动件：驱动力（或力矩）所作用的构件。→输入构件从动件：随着原动构件的运动而运动的构件。→输出构件机构：能实现预期的机械运动的各构件（包括机架）的基本组合体称为机构。二、研究内容：1、机构的结构和运动学：① 机械的组成；②机构运动的可能性和确定性；③分析运动规律。2、机构和机器动力学：力——运动的关系·F=ma 功——能3、要求：解决二类问题：分析：结构分析，运动分析，动力分析综合（设计）：①运动要求，②功能要求。新的机器。第一章 平面机构的结构分析（一）教学要求1、了解课程的性质与内容，能根据实物绘制机构运动简图2、熟练掌握机构自由度计算方法。了解机构组成原理（二）教学的重点与难点1、机构及运动副的概念、绘机构运动简图2、自由度计算，虚约束，高副低代（三）教学内容§1-1 机构结构分析的目的和方法研究机构的组成原理和机构运动的可能性以及运动确定的条件§1-2 机构的组成机构是由构件组成的。一、运动副： 构件间的可动联接。（既保持直接接触，又能产生一定的相对运动）高副：点线接触 低副：面接触运动副元素自由度：构件含有独立运动的数目约束：对独立运动的限制低副：2 个约束，1 个自由度高副：1 个约束，2 个自由度低副：① 转动副：两个构件间不能作旋转运动的运动副；② 移动副：两个构件间不能作移动运动的运动副。高副：①齿轮副；②凸轮副。二、运动链、机构1、运动链：两个以上构件通过运动副联接而成的系统① 平面运动链；②空间运动链（根据各构件间的相对运动为平面运动还是空间运动分类）2、机构（从运动链角度）：1、对一个运动链2、选一构件为机架3、确定原动件（一个或数个）4、原动件运动时，从动件有确定的运动。§1-3 平面机构运动简图一、用规定的符号和线条按一定的比例表示构件和运动副的相对位置，并能完全反映...
